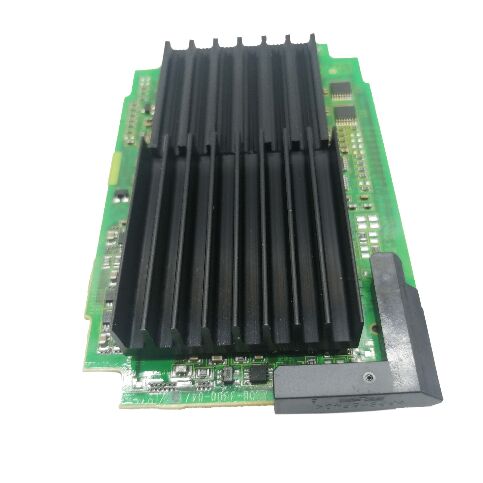

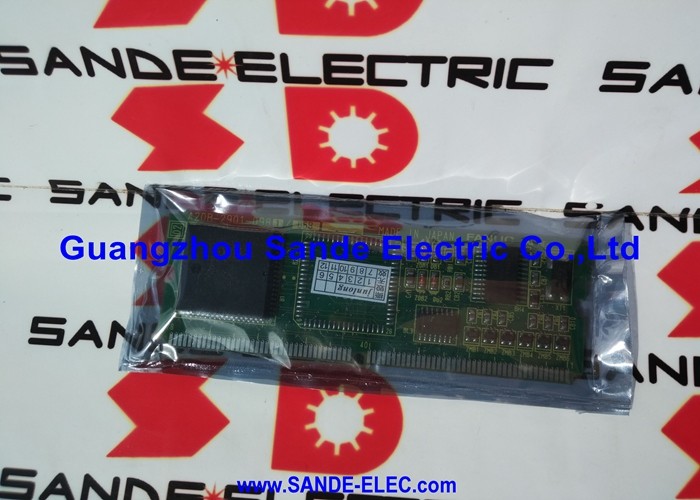

1 pc Nieuw Fanuc A20B-3300-0091 PCB-bord A20B33000091 A2OB-33OO-OO91

FANUC A20B-3300-0091 ∙ 7,2 inch monochroom karakter display pcb ∙ Voor serie 16i / 18i / 21i CNC, LCD / MDI-eenheid, alleen karakter uitgang, achterkant van de operator paneel

Overzicht

DeFANUC A20B-3300-0091is de schermdriver-PCB voor de 7,2-inch monochrome karakter-LCD in de CNC-systemen van de FANUC-serie i.

Het zit achter het LCD-paneel in het bedieningsstation.aangesloten op het hoofdcpu-bord .

Elke keer dat een operator een programma nummer leest, een parameter controleert, een alarmmelding bekijkt, of door een offset tafel loopt op een 7,2-inch mono-i-serie besturing,De gegevens gaan door de videogeneratie circuits van dit PCB voordat ze op het scherm verschijnen.

De aanduiding "alleen tekens" is het belangrijkste onderscheid tussen de A20B-3300-0091 en de grafische weergavevarianten in de A20B-3300-serie.Character display-PCB's genereren video-output met behulp van een karakter ROM een lookup-tabel die ASCII of vergelijkbare tekencodes naar pixelpatronen koppelt.

De CNC stuurt tekencodes en het displaybord zet ze om in stippeltekens in de scanscyclus van het LCD.

Deze aanpak is rekenkundig efficiënt en leest scherpe tekst voor de gegevensrijke schermen die de exploitanten het meest gebruiken.spindle speed readouts .

Grafische displayvarianten (in kleur of op dezelfde machines met een mono-display met grafische mogelijkheden) bevatten extra circuits van de GPU-klasse voor het weergeven van simulaties van gereedschapspaden, golfvormgrafieken,en grafische hulpschermen.

De A20B-3300-0091 is niet uitgerust met deze schakelingen en een machine met dit PCB zal een besturingssysteem bevatten dat geen grafisch simulatie-scherm heeft.zelfs als de optie-instellingen van de CNC-software zijn geconfigureerd om graphics mogelijk te maken.

Voor locaties waar gebruikers afhankelijk zijn van alleen-tekstuele workflows is deze beperking onzichtbaar; voor machines waar het weergeven van een grafisch werktuigpad een operationele verwachting isin plaats daarvan een geschikt grafisch display-PCB is vereist.

Belangrijkste specificaties

Waar de A20B-3300-0091 past in het 16i / 18i / 21i display ecosysteem

De FANUC i-serie (16i, 18i, 21i) bood de gebruikers een reeks weergaveopties op het moment van aankoop van de machine en het in de fabriek gemonteerde weergave-PCB weerspiegelde het gekochte optieniveau.

Aan de onderkant: 7,2-inch monochroom karakter display the A20B-3300-0091.

Bovenaan: 9 inch of 10,4 inch kleurendisplay (volledige kleurengrafiek, hoogste resolutie).

Elk niveau vereist een ander scherm PCB op de hoofd CPU board en deze PCB's zijn niet uitwisselbaaren de CNC-software's display optie instellingen moeten allemaal overeenkomen.

Een gereedschapsmachine die is aangeschaft met de optie voor het weergeven van alleen tekens, kan aanvullende softwareopties hebben (grafische optie, DNC2, enz.) die niet in de geïnstalleerde configuratie zijn geactiveerd.Het wijzigen van de display-hardware van karakter naar grafisch ∙ het vervangen van de A20B-3300-0091 door een geschikt grafisch PCB ∙ activeert niet automatisch grafische softwarefunctiesDe optie-byte-instellingen van de CNC en eventueel de optie-registratie van de FROM-module moeten ook worden bijgewerkt, wat meestal de betrokkenheid van FANUC of een passende optie-sleutel vereist.

Wat er op een scherm met slechts een tekenscherm staat

Het tekenscherm ondersteunt alles wat een bediener nodig heeft voor de dagelijkse werking van de CNC-machine:

Selectie en inhoud van het programma:Deelprogramma-nummers (Oxxxx-formaat), programma-blokken (G-, M-, T-codes in tekst) en programma-vermeldingen.

Positie weergave:De coördinaten van de machine, de coördinaten van het werkstuk en de resterende reiskosten ¥ worden bij elke CNC-scancyclus bijgewerkt en verschijnen als numerieke tekst.

Alarm- en meldingsweergave:Systemalarmen (PS-alarmen, SV-alarmen, OT-alarmen) met alarmnummer en tekstbeschrijving, operatorberichten die in de PMC-ladder worden geschreven.

Parameterschermen:Alle CNC-parameters (genummerd 0 tot en met 9999+) worden weergegeven als numerieke waarden met parameternummers en kunnen via het MDI-toetsenbord worden gebruikt.

Offset-weergave:Werktuiggeometrieverschuivingen, slijtageverschuivingen, werkcoördinatenverschuivingen, alle numerieke tabellen worden rechtstreeks uit het offsetgeheugen gelezen.

Diagnostiek- en servo-schermen:Servometerwaarden, spindel snelheid en diagnostische gegevens in numerieke vorm.

Hiervoor is geen bitmap nodig.

Voor gebruikers die met FANUC-besturingselementen voor alleen-tekens hebben gewerkt, is voor standaarddraai-, frees- en slijpwerkzaamheden geen praktische beperking van de werkstroom gemeld.

Veelgestelde vragen

V1: Welke zichtbare symptomen op het bedieningspaneel geven aan dat het PCB A20B-3300-0091 is uitgevallen, in plaats van het LCD-paneel zelf?

Als de achtergrondverlichting licht geeft (paneel gloeit) maar er geen tekens verschijnen, wordt de achtergrondverlichting gebruikt.De waarschijnlijke oorzaak is dat het LCD-paneel en de omvormer niet werken., maar het videosignaal van het scherm is afwezig of beschadigd.

Als het achterlicht volledig is uitgeschakeld, is een mislukte achterlichtomvormer of LCD-paneelcircuit waarschijnlijk de oorzaak.

Andere aanwijzingen voor een storing van het scherm op het PCB: verwarde of gedeeltelijk weergegeven tekens (sommige rijen correct, andere verwarrend), leeg scherm met achtergrondverlichting,of een statisch patroon dat niet wordt bijgewerkt wanneer de MDI-toetsen worden ingedruktVerwissel het bord met een bekende eenheid om te bevestigen.

V2: De machine heeft momenteel de A20B-3300-0091 (tekenscherm). Kan deze worden bijgewerkt tot een grafisch scherm door dit PCB te vervangen?

Fysiek ja

Functioneel vereist de upgrade ook dat de display-optie van de CNC wordt geactiveerd in de systeemsoftware (FROM-module),Dit is een optie-registratieproces dat FANUC beheert via zijn optiesleutel systeem..

Het grafische display-PCB alleen, dat is gemonteerd op een machine die niet de grafische optie in haar systeem heeft geregistreerd, zal geen grafische output produceren.

Als de machine oorspronkelijk werd besteld zonder de grafische optie, is het eenvoudig om het tekenscherm te herstellen met een vergelijkbare A20B-3300-0091-vervanging.

Indien een echte upgrade van het grafische scherm nodig is, moet de registratie van de optie via FANUC of een door FANUC erkende bron worden geregistreerd.

V3: Is de A20B-3300-0091 uitwisselbaar met andere A20B-3300-display-PCB's voor het 7,2-inch mono-display?

Niet rechtstreeks binnen de A20B-3300-serie verschillen varianten in hun scherminterfaceprotocol, resolutiehandeling en optiecompatibiliteit.

Een grafische 7.2-inch mono-PCB (zoals A20B-3300-0154 of andere) draagt verschillende schakelingen en kan niet vervangen voor de enkel-tekens A20B-3300-0091 zonder de overeenkomstige software optie instellingen.

Binnen de varianten met alleen tekens,nauw verwante onderdelennummers (met dezelfde achtervoegselstructuur -3300-00xx) moeten vóór vervanging worden gecontroleerd aan de hand van het hoofdcpu-bord en de softwareversie van de specifieke machine.

Bij raadpleging van de FANUC-handleiding voor het aansluiten van de bedieningspaneel (B-63003EN of gelijkwaardig voor de specifieke serie) of de bedradingsdocumentatie van de fabrikant van de werktuigmachine wordt bevestigd welke weergave-PCB-variant correct is..

V4: Behoudt de A20B-3300-0091 machine-specifieke gegevens (parameters, programma's) die moeten worden opgeslagen voordat ze worden verwijderd?

Nee, het display-PCB is een stateless video-uitvoerapparaat ∙ het draagt geen gebruikersgegevens, geen machineparameters en geen programmaopslag.Het zet de gegevens die het ontvangt van de centrale CPU-kaart om in video-signalen.Het verwijderen en vervangen ervan vereist geen gegevensback-up die specifiek voor dit bord is.

Als het bord echter wordt vervangen als onderdeel van een bredere vervanging van het hoofdcpu-bord, moeten alle machineparameters, programma's,en PMC ladder gegevens moeten worden back-up van de CNC voordat het hoofdbord wordt verstoordDe vervanging van het display-PCB zelf is niet-destructief voor opgeslagen gegevens.

V5: Welke voorzorgsmaatregelen zijn nodig bij het vervangen van de A20B-3300-0091?

Zet de machine volledig uit en wacht tot de gelijkstroombus (als er spindels of servoversterkers aangesloten zijn) ontladen is voordat u het bedieningspaneel opent.De toegang tot het scherm is vanaf de achterzijde van de LCD/MDI-eenheid, meestal door de achterkant van de bedieningspaneel te verwijderen..

De PCB wordt via een backplane-randconnector aangesloten en kan worden bevestigd door één of twee schroeven.

Zorg ervoor dat alle aansluitpunten overeenkomen voordat u de vervangingsplaat zetelt. Een onjuiste plaats op het achtervlak kan de aansluitpunten beschadigen.Start en bevestig de functionaliteit van het tekenscherm voordat u het paneel sluit.
