A16B-2200-0370 Fanuc-printplaat A16B22000370 AI6B-22OO-O37O

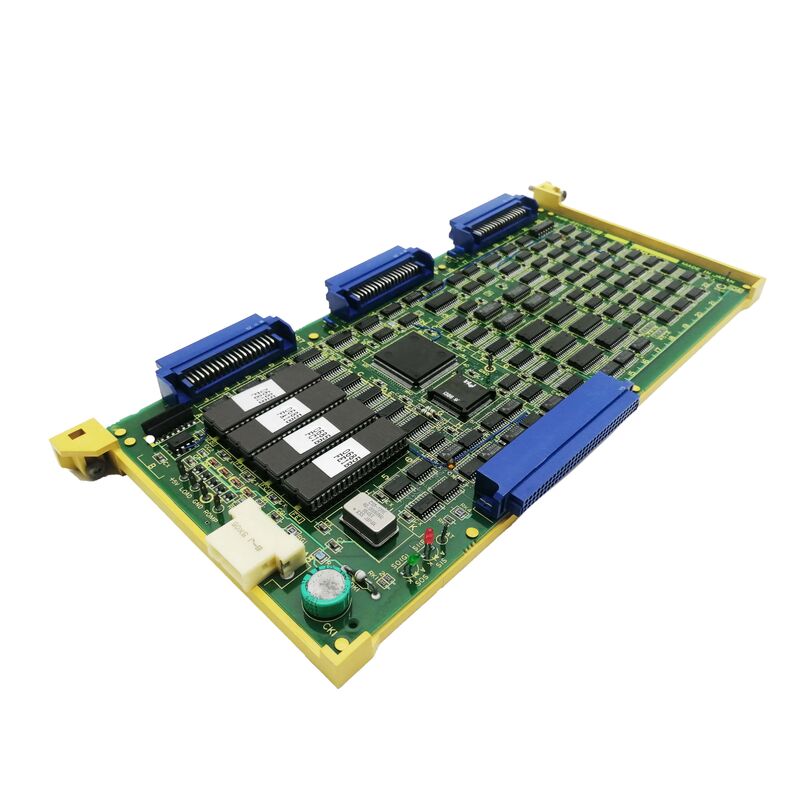

A16B-2200-0370 | FANUC 32-bits printplaat voor 5e/6e as - Serie 0-C (Zero-C) besturing / uitbreiding met twee assen / A16B-2200-serie

Zero-C: de compacte CNC van FANUC en zijn aslimieten

"Zero C Control" in de productbeschrijving verwijst naar de FANUC Series 0-C — de compacte CNC van FANUC die op de markt wordt gebracht onder de naam "Zero"-serie. De "Zero"-naam duidde op een compacte, zuinige CNC - krachtig voor die tijd, maar met gedefinieerde limieten voor het aantal assen. De standaard Serie 0-C-configuratie ondersteunt maximaal 4 bestuurde servo-assen. Voor de meeste CNC-bewerkingsmachines uit het Serie 0-C-tijdperk waren 4 assen voldoende:

• CNC-draaibank: Z en X = 2 assen (standaard), maximaal 4 met C-as en Y-as
• CNC-bewerkingscentrum: X, Y, Z = 3 assen (standaard), maximaal 4 met draaitafel. Maar sommige machines hadden meer nodig. Toen een Serie 0-C CNC een 5e en 6e as nodig had – voor een draaibank met dubbele revolver, een bewerkingscentrum met twee roterende assen of een machine voor speciale doeleinden – leverde de A16B-2200-0370 het hardwarepad naar dit uitgebreide aantal assen.

Belangrijke productinformatie

Toepassingen waarvoor een 5e en 6e as vereist zijn op serie 0-C

De soorten machines waarvoor de A16B-2200-0370 nodig was:

CNC-draaibanken met dubbele toren:Een draaicentrum met twee torens heeft twee onafhankelijke torenconstructies, elk met zijn eigen Z- en X-beweging. Het moederbord verwerkt de primaire toren (Z1, X1 als assen 1 en 2). A16B-2200-0370 voegt de assen van de tweede toren toe (Z2, X2 als assen 5 en 6).

CNC-bewerkingscentra met 4+2 asconfiguraties:Een bewerkingscentrum met 3 primaire lineaire assen (X, Y, Z) en 1 primaire rotatie-as kan nog 2 servo-assen toevoegen – een tweede roterende as en een hulpservofunctie – waarvoor de uitbreiding van de 5e en 6e as nodig is.

Meerassige machines voor speciale doeleinden:Overdrachtlijnen, bewerkingssystemen met meerdere stations of speciaal gebouwde automatiseringsmachines die worden bestuurd door een Serie 0-C CNC hebben mogelijk meer dan 4 servo-assen nodig om hun volledige mechanische complement te kunnen sequencen.

Toepassingsscenario's

Twin-turret 0-C draaibankas uitbreidingskaartfout:Een FANUC Serie 0-C CNC-draaibank met dubbele revolver ontwikkelt servo-alarmen specifiek op de assen van de tweede revolver (5 en 6). Primaire assen functioneren normaal. De A16B-2200-0370 wordt geïdentificeerd als de fout. Vervanging herstelt de functie van de 5e en 6e as.Onderhoud van 4+2 bewerkingscentrum-asplaten:Een serie 0-C bewerkingscentrum met 6 gestuurde assen ondergaat onderhoud aan de besturingskaart. De A16B-2200-0370 wordt vervangen als onderdeel van een uitgebreide vernieuwing van het asbesturingssysteem.

Veelgestelde vragen

Vraag 1: Vervangt A16B-2200-0370 het hoofd-CPU-bord, of wordt het ernaast geïnstalleerd?

De A16B-2200-0370 is een uitbreidingskaart die naast de Series 0-C hoofd-CPU-kaart is geïnstalleerd - geen vervanging. Het moederbord gaat door met het verwerken van de assen 1–4 plus de spil. A16B-2200-0370 voegt verwerking toe voor assen 5 en 6 in een speciaal slot of connectorpositie op de optiearchitectuur van het moederbord. Beide kaarten moeten functioneel zijn om het volledige 6-assige systeem te laten werken.

Vraag 2: Kan een Serie 0-C CNC met A16B-2200-0370 in de 4-assige modus werken als de uitbreidingskaart defect raakt?

Wanneer de A16B-2200-0370 uitvalt, genereren de 5e en 6e as een alarm. Of de CNC op de eerste vier assen kan blijven werken, hangt af van de veiligheidsconfiguratie van de machine; sommige machines vereisen dat alle geconfigureerde assen in orde zijn voordat ze kunnen worden gebruikt. Bevestig aan de hand van het PMC-programmagedrag van de machine of een verslechterde 4-assige modus mogelijk is.

V3: Is A16B-2200-0370 specifiek voor serie 0-C of wordt deze ook gebruikt in serie 0-D?

De beschrijving specificeert expliciet "FOR ZERO C CONTROL" - de serie 0-C. De Series 0-D is een andere hardwaregeneratie met een eigen asuitbreidingsarchitectuur. Bevestig dit uit de toepasselijke hardwaredocumentatie voordat u de A16B-2200-0370 in een Serie 0-D-systeem monteert.
