| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-3300-0102 |
Onderdeelnummer: A20B-3300-0102
Fabrikant: FANUC Corporation (Japan)
Productcategorie: PCB — RISC CPU Module (Hoge-prestatie Verwerkingskaart)
Serie: A20B-3300 — FANUC i-series CNC verwerkingsmodule familie
Vervangt: A20B-3300-0101
Processor Architectuur: PowerPC RISC

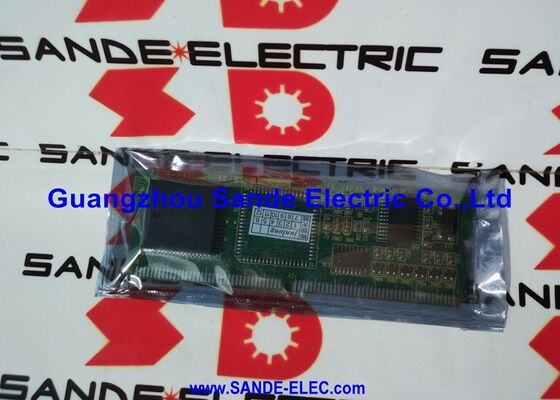

De FANUC A20B-3300-0102 is een RISC CPU-kaart — een secundaire module met hoge prestaties voor FANUC Series 16i, 18i en 21i CNC-controllers.
Het bevat een PowerPC RISC-processor en wordt geïnstalleerd als een add-on kaart in de CNC-besturingseenheid, ter aanvulling van de hoofd-CPU-module met speciale rekenkracht voor hoge snelheden voor geavanceerde bewerkingsfuncties.
De A20B-3300-0102 is de directe vervanging voor de eerdere A20B-3300-0101 RISC-kaart. De -0102 vertegenwoordigt een bijgewerkte revisie van dezelfde functionele module — dezelfde interface, hetzelfde operationele doel, dezelfde systeemcompatibiliteit — met component- of ontwerpverbeteringen door FANUC tijdens de levensduur van het product.
Voor elke 16i/18i/21i CNC die de -0101 kaart had en vervanging vereist, is de -0102 de juiste huidige vervanging.
Om te begrijpen waarom een CNC een RISC CPU-kaart nodig heeft, moet men het onderscheid begrijpen tussen de hoofd-CNC-processor en de rol van de RISC-kaart.
De hoofd-CNC-CPU (uit de A20B-3300-03xx familie voor de 16i-B/18i-B, of de A20B-3300-0260 voor het model A generatie) beheert de kern-CNC-functies: het uitvoeren van de CNC-systeemsoftware, het draaien van de PMC-ladder, het beheren van I/O, het aansturen van het display.
De RISC-kaart beheert de numeriek intensieve real-time rekentaken die bewerkingsfuncties met hoge snelheid vereisen — taken waarbij de uitvoeringstijd wordt gemeten in microseconden en waarbij de rekenlast de hoofd-CPU zou verzadigen als deze daar zou worden afgehandeld.
| Parameter | Waarde |
|---|---|
| Processor | PowerPC RISC architectuur |
| Compatibele CNC | FANUC Series 16i, 18i, 21i (model A en B generatie) |
| Functie | Secundaire RISC co-processor met hoge snelheid voor geavanceerde bewerking |
| Vervangt | A20B-3300-0101 (directe vervanging) |
| Installatie | Optieslot / riser op hoofdregelbord |
| Kaart Aanduiding | RISC BOARD CPU (PCB-CPU CARD STANDARD FOR RISC BOARD) |
| Serie | A20B-3300 |
| Status | Beschikbaar — gereviseerd, getest |
| Oorsprong | Japan |
De PowerPC-processor die de A20B-3300-0102 bevat, is een RISC (Reduced Instruction Set Computer) architectuurprocessor. RISC-processors voeren een eenvoudigere set instructies uit in vergelijking met CISC (Complex Instruction Set Computer) processors zoals de x86-familie, maar voeren elke instructie uit in minder klokcycli.
Voor het type berekening dat vereist is door geavanceerde CNC-functies — trigonometrische interpolatie, spline-berekening, look-ahead verwerking, servo feed-forward algoritmen — biedt de efficiënte numerieke verwerking van de RISC-architectuur aanzienlijke doorvoordeelvoordelen.
FANUC koos de PowerPC-architectuur voor deze rol omdat het, ten tijde van de ontwikkeling van de 16i/18i/21i controllergeneratie, de toonaangevende high-performance embedded processorarchitectuur was.
PowerPC werd gebruikt in lucht- en ruimtevaart, auto-besturing en industriële toepassingen waar deterministische real-time prestaties en rekenkracht vereisten waren.
De combinatie van floating-point prestaties en deterministische uitvoeringstijd voldeed precies aan de real-time vereisten van de uitvoering van CNC-bewerkingsfuncties.
De A20B-3300-0102 is de bijgewerkte revisie van deze verwerkingsmodule.
De -0102 bevat componentupdates ten opzichte van de -0101, terwijl de volledige compatibiliteit met de 16i/18i/21i systeemsoftware en de functies die de RISC-kaart mogelijk maakt, behouden blijft.
De geavanceerde CNC-functies die de A20B-3300-0102 RISC-kaart vereisen, zijn gegroepeerd rond hoge snelheid en hoge precisie bewerking:
AI Contour Control (AICC) / AI Advanced Preview Control. Deze functies gebruiken look-ahead verwerking om aanstaande programma-blokken vooruit te lezen en vloeiend geoptimaliseerde gereedschapspaden in real-time te berekenen.
De look-ahead berekening — het analyseren van vele blokken vooruit terwijl tegelijkertijd het huidige blok wordt uitgevoerd — vereist speciale verwerking met hoge doorvoer.
De RISC-kaart beheert deze berekening zonder de real-time planning van het hoofd-CNC-systeem te beïnvloeden.
Hoge-snelheid verwerking van kleine blokken. Complexe matrijs- en malprogramma's, met name die gegenereerd door CAM-systemen met fijne tolerantie-interpolatie, produceren duizenden zeer korte programma-blokken per seconde. Het verwerken van deze blokken op volle snelheid zonder het programmaverloop te verliezen, vereist de extra rekenkracht die de RISC-kaart biedt.
NURBS interpolatie. Waar de CNC NURBS (Non-Uniform Rational B-Spline) curvegegevens rechtstreeks uit het NC-programma interpreteert in plaats van vooraf gelinieerde puntgegevens van het CAM-systeem te ontvangen, wordt de wiskundige evaluatie van de spline-curve bij elke interpolatiestap afgehandeld door de RISC-processor.
Geavanceerde servo feed-forward algoritmen. Bepaalde servo-besturingsalgoritmen met hoge precisie die positievertraging tijdens richtingsveranderingen en contour-overgangen verminderen, worden berekend door de RISC-kaart, wat de oppervlakteafwerking en dimensionale nauwkeurigheid op complexe gevormde onderdelen verbetert.
De A20B-3300-0101 is de voorloper van de A20B-3300-0102. FANUC's nummeringsconventie voor module-revisies volgt een consistent patroon: wanneer een module wordt herzien — meestal vanwege componentveroudering, productieverbetering of kleine ontwerpverfijning — wordt het laatste cijfer van het onderdeelnummer verhoogd.
De -0102 vervangt de -0101 als standaardproduct met volledige achterwaartse compatibiliteit.
Voor een onderhoudstechnicus die een vervangende RISC-kaart bestelt voor een machine met de -0101 geïnstalleerd, is de -0102 het juiste onderdeel om te bestellen. De installatie is identiek.
De compatibiliteit van de systeemsoftware is identiek. Er zijn geen parameterwijzigingen of software-updates vereist bij het vervangen van de -0101 door de -0102.
De praktische implicatie voor de secundaire markt is dat -0101 eenheden steeds minder beschikbaar zijn naarmate de geïnstalleerde basis ouder wordt en kaarten worden verbruikt door servicebehoeften.
De -0102, als de huidige revisie, heeft een hogere beschikbaarheid op de gereviseerde markt.
V1: Een 16i-B machine heeft de A20B-3300-0101 geïnstalleerd. Vereist het vervangen ervan door de -0102 enige CNC-parameterwijzigingen of software-updates?
Er zijn geen wijzigingen vereist. De A20B-3300-0102 is een directe hardwarevervanging voor de -0101.
De CNC-systeemsoftware maakt geen onderscheid tussen de twee revisies. Installeer de -0102 op dezelfde positie als de -0101, en de RISC-afhankelijke functies zullen identiek werken.
Geen parameterwijzigingen, software-uploads of herconfiguratie zijn nodig.
V2: De 16i-B draait prima voor normale bewerking, maar toont een alarm specifiek tijdens AI contour control werking. Is de RISC-kaart waarschijnlijk de oorzaak?
Een alarm dat specifiek optreedt tijdens AI contour control of andere RISC-afhankelijke functies, maar niet tijdens normale blok-voor-blok bewerking, is een sterke indicator dat de RISC-kaart de bron van het probleem is.
De hoofd-CPU beheert normale bewerking; de RISC-kaart is de extra verwerkingsbron waarvan AI contour control afhankelijk is.
Als de normale werking niet wordt beïnvloed en de fout optreedt alleen wanneer functies die de RISC-kaart vereisen worden geactiveerd, moet de kaart zelf worden verdacht.
Als een vervangende eenheid beschikbaar is voor tijdelijke installatie, is dit de snelste diagnostische bevestiging.
V3: Is de RISC-kaart van een Series 18i-A machine compatibel met een Series 16i-B machine?
De RISC-kaartfamilie (A20B-3300-0101/0102) wordt gebruikt in zowel de model A (16i-A, 18i-A, 21i-A) als model B (16i-B, 18i-B, 21i-B) controllergeneraties, maar het fysieke installatiepad verschilt tussen generaties.
De model A generatie installeert de RISC-kaart via een specifieke riser-regeling op het model A hoofd-bord. De model B generatie installeert optiekaarten anders.
Voordat u een RISC-kaart van de ene machine in de andere vervangt, controleer of de specifieke kaartrevisie en connector-regeling overeenkomen met de hardwareconfiguratie van de doelmachine. Bij twijfel, neem contact op met een FANUC-gespecialiseerde leverancier met de hardware-onderdeelnummers van de bron- en doelmachine voor compatibiliteitsbevestiging.
V4: De machine heeft de RISC-kaart geïnstalleerd, maar AI contour control werkt niet. Is de kaart zeker defect?
Niet noodzakelijk. De AI contour control en gerelateerde RISC-afhankelijke functies vereisen zowel de hardware (de RISC-kaart) als de software-optie die is ingeschakeld in de FROM van de CNC.
Als de optiesoftware niet is gelicentieerd en ingeschakeld op deze specifieke machine, zullen de RISC-afhankelijke functies niet verschijnen in het functiemenu van de CNC, ongeacht of de RISC-kaart is geïnstalleerd en functioneert.
Controleer eerst de optiestatus — als de AICC-optie niet als beschikbaar wordt weergegeven, is het probleem softwarelicenties, niet hardware.
V5: Kan de A20B-3300-0102 RISC-kaart op componentniveau worden gerepareerd na defect?
De PowerPC-processor op de RISC-kaart is een zeer geïntegreerd apparaat — componentniveau reparatie van de processor zelf is niet praktisch haalbaar.
Defecten aan randcomponenten (spanningsregelaars, klokoscillatoren, geheugen-IC's, koppelcondensatoren) zijn soms repareerbaar door een gekwalificeerde specialist met toegang tot de juiste testapparatuur en de mogelijkheid om de functionaliteit van de kaart na reparatie te verifiëren. In de meeste gevallen is vervanging op kaartniveau de juiste onderhoudsweg.
De status van de -0102 als de huidige revisie betekent dat gereviseerde eenheden toegankelijk zijn via de gespecialiseerde FANUC reserveonderdelenmarkt.
