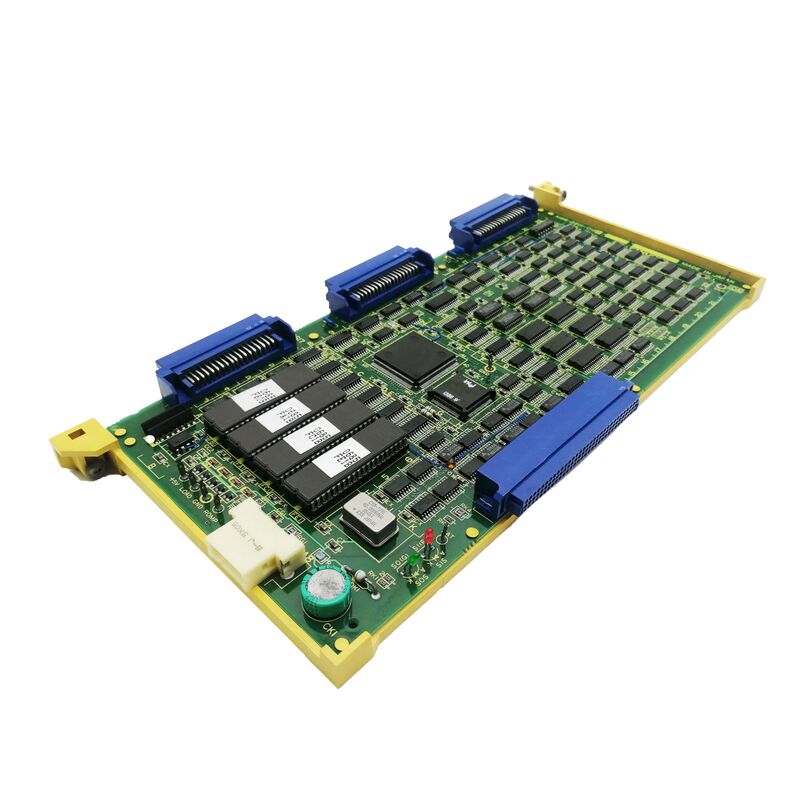

A16B-2200-0391 Fanuc-printplaat A16B22000391 AI6B-22OO-O39I

A16B-2200-0391 | FANUC Serie 0-C 2-assige seriële pulscodeer-askaart — PULCO / Type A / Alpha servo-interface / OT-C/D/F

PULCO — Seriële pulscoder op het Series 0-C-platform

De A16B-2200-0391 draagt ​​de aanduiding "PULCO" - een verkorte notatie voor Pulse Coder, die het type encoderinterface identificeert. Dit plaatst het in de meest geavanceerde askaartlaag voor het Series 0-C-platform.

De Series 0-C hardwaretabel van KFAS LLC bevestigt de evolutie van de askaart:

De A16B-2200-0391 is de seriële Pulse Coder-generatie voor 2-assige configuraties - de meest capabele askaart in de 0-C-familie voor 2-assige machines.

Belangrijkste specificaties

Seriële pulscoder: de geavanceerde encoderinterface

CNC Electronics bevestigt: "deze servo-interfaces van het astype A voor servoversterkers uit de ALPHA-serie." De Alpha-serie introduceerde seriële pulscodeermotoren in productie-CNC-machines.

Serial Pulse Coder verzendt positiegegevens als een serieel digitaal bericht en vervangt parallelle signaaldraden van oudere encodertypen. Dit levert een hogere resolutie en schonere signaaloverdracht op in vergelijking met de analoge of 16-bit parallelle interfaces van eerdere askaarten.

"Type A" identificeert het servocommunicatieprotocol dat verbinding maakt met servoaandrijvingen uit de Alpha-serie - een pre-FSSB (pre-glasvezel) interfacestandaard.

Toepassingsscenario's

Serie 0-C CNC-draaibank 2-assige fout:De Z- en X-assen van een FANUC Serie 0-C CNC-draaibank ontwikkelen seriële pulscodeeralarmen. A16B-2200-0391 is geïdentificeerd. Vervanging herstelt de seriële positiefeedback over 2 assen.

0-C schijfmoderniseringsupgrade:Een serie 0-C CNC die een oudere askaart (A16B-2200-0221) gebruikt, wordt geüpgraded naar A16B-2200-0391 wanneer Alpha-servoaandrijvingen zijn geïnstalleerd.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A16B-2200-0391 (PULCO) en A16B-2200-0361 (32-bits askaart)?

Beide zijn geschikt voor 2-assige configuraties op Serie 0-C CNC. A16B-2200-0361 gebruikt een 32-bits interface met encoders van eerdere generaties. A16B-2200-0391 maakt gebruik van de Serial Pulse Coder-interface die specifiek is voor servomotoren uit de Alpha-serie. De twee zijn afgestemd op verschillende generaties servoaandrijvingen en zijn niet uitwisselbaar.

Vraag 2: Werkt de A16B-2200-0391 alleen op machines met 2 assen?

A16B-2200-0391 is geconfigureerd voor 1 of 2 assen. CNC Electronics beschrijft het als een "1 tot 2 seriële asbord". Voor 3/4-assige machines die gebruik maken van Serial Pulse Coder is het bijbehorende bord A16B-2200-0390.

Vraag 3: Wat betekent OT-C-, OT-D- en OT-F-spindelcompatibiliteit?

Dit zijn de typen spilbesturingsmodules die beschikbaar zijn voor serie 0-C. CNC Electronics bevestigt dat de A16B-2200-0391 "ontworpen is om te werken met alle OT-C / OT-D / OT-F spindel- en servo-interfaces, inclusief digitale, seriële en zelden analoge configuraties."

V4: Moet voor het vervangen van A16B-2200-0391 de servoparameter opnieuw worden ingevoerd?

Nee. Servoparameters bevinden zich in het hoofd-SRAM van de CNC. Na het aanbrengen van de vervanging past de CNC de parameters automatisch opnieuw toe. Controleer de juiste servorespons op beide assen voordat u terugkeert naar productie.
