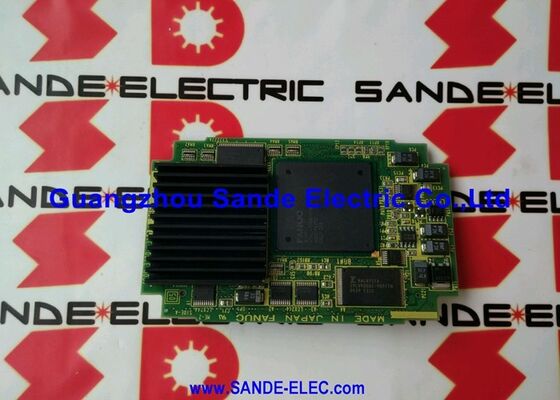

1 pc Gebruikte A20B-3300-0150 besturingskaart In goede staat A20B33000150 A2OB-33OO-O15O

FANUC A20B-3300-0150 | 10,4-inch kleurengraficsmodule — Serie 16i / 18i, 640×480, oorsprong Japan

Onderdeelnummer: A20B-3300-0150

Fabrikant: FANUC Corporation (Japan)

Producttype: Kleurengraficsmodule — 10,4-inch LCD

Board Serie: A20B-3300

Compatibele systemen:FANUC Serie 16i, 18i en compatibel

Status: Niet meer geproduceerd door fabrikant

Overzicht

De A20B-3300-0150 is een 10,4-inch kleurengraficsmodule voor FANUC Serie 16i en 18i CNC-systemen. Het is de plug-in printplaat die verantwoordelijk is voor het aansturen van het 10,4-inch kleurendisplaypaneel dat in het bedieningspaneel is gemonteerd.

Het bord wordt rechtstreeks in het hoofd-CPU-bord van de 16i of 18i controller geplaatst en genereert het videosignaal dat het LCD-paneel weergeeft.

Het 10,4-inch display was de standaard schermgrootte voor FANUC's i-serie CNC's op het moment dat deze controllers werden geproduceerd.

Het bood operators een duidelijk, kleurecht beeld van het CNC-scherm — asposities, actieve programma's, parameter-schermen, alarmberichten, gereedschapspad-grafieken en alle andere interfacefuncties. Alles wat de operator op het display ziet, gaat via de A20B-3300-0150 voordat het op het scherm verschijnt.

Dit bord wordt niet meer geproduceerd door FANUC.

Het blijft een actief onderhoudsonderdeel omdat de machines die het diende — Series 16i en 18i bewerkingscentra, draaicentra en compoundmachines — wereldwijd in productie blijven.

Wanneer dit bord defect raakt, wordt het display zwart. De CNC blijft intern normaal functioneren, maar de operator verliest alle visuele feedback.

Belangrijkste specificaties

640×480 Kleurendisplay — Wat het bord weergeeft

640×480 is VGA-resolutie — 307.200 pixels gerangschikt in een 4:3 beeldverhouding. Op een 10,4-inch scherm geeft dit ongeveer 77 pixels per inch. Dat is voldoende voor scherpe tekstweergave, leesbare parameter-schermen, duidelijke alarmberichten en nuttige gereedschapspad-grafische weergaven.

Kleur wordt volledig afgehandeld.

De A20B-3300-0150 stuurt een kleurendisplay aan, geen monochroom display. FANUC's i-serie displays gebruiken kleur om schermeleten te onderscheiden — verschillende kleuren voor verschillende gegevensvelden, statusindicatoren, alarmmarkering.

Deze visuele codering maakt de interface leesbaarder en helpt operators om abnormale toestanden snel te identificeren.

Een monochroom alternatief zou de inhoud weergeven, maar zonder de kleurencodering die de interface het meest leesbaar maakt.

Het bord genereert het videosignaal in het juiste formaat voor het 10,4-inch kleurendisplay.

Het paneel en het bord zijn op elkaar afgestemd — een vervangend bord moet het juiste onderdeelnummer hebben voor het geïnstalleerde paneeltype. Borden voor verschillende schermformaten of verschillende paneelspecificaties zijn niet uitwisselbaar.

Plug-in installatie op 16i/18i hoofdkaart

De A20B-3300-0150 wordt gemonteerd op de hoofd-CPU-kaart van de Serie 16i of 18i controller. Het neemt de grafische kaartslot in beslag — een speciaal stopcontact op de hoofdkaart ontworpen voor deze module. De verbinding voorziet het bord van systeemsspanning (5V DC) en de videogegevens van de displayprocessor van de CNC.

Deze montageaanpak integreert de grafische functie in de hoofdcontrollerassemblage zonder dat er aparte bekabeling nodig is tussen een grafische processor-kaart en het display. De video-uitgang gaat rechtstreeks van de A20B-3300-0150 naar het LCD-paneel via de video-ingangsconnector van het paneel.

Bevestig bij het vervangen van het bord dat de vervangende module volledig in zijn stopcontact zit.

Een gedeeltelijk geplaatst grafisch module produceert doorgaans een leeg display in plaats van een vervormd display — gedeeltelijke plaatsing onderbreekt het videosignaalpad volledig.

Na vervanging, schakel het systeem in en bevestig dat het display het FANUC-opstartscherm toont voordat de reparatie als voltooid wordt beschouwd.

Context van het Serie 16i/18i display-systeem

De 16i en 18i waren de werkpaarden van FANUC voor de CNC-generatie van de vroege jaren 2000.

Ze stuurden bewerkingscentra en draaicentra van alle soorten aan — kleine VMC's, grote horizontale bewerkingscentra, meerassige draaicentra, compoundmachines.

Het 10,4-inch kleurendisplay was de standaardconfiguratie over dit bereik.

Machines gebouwd op deze controllers zijn nu goed op weg naar hun tweede of derde decennium van dienst.

De mechanische componenten — spindels, geleidingen, kogelomloopspindels — hebben vaak nog resterende levensduur. De elektronica wordt onderhouden in plaats van vervangen. De A20B-3300-0150 is een van de borden die deze machines operationeel houden.

Omdat het bord niet meer wordt geproduceerd, komt het beschikbare aanbod uit originele restvoorraad of gereviseerde eenheden.

Testen voor verkoop is belangrijk voor displaymodules — een module met marginale circuits kan correct opstartgedrag vertonen, maar falen onder specifieke weergavecondities.

Inkopen bij leveranciers die onder belasting testen, biedt betere zekerheid dan ongeteste restvoorraad.

Veelgestelde vragen

V1: Het 10,4-inch LCD-display is leeg bij het opstarten. De CNC lijkt verder normaal te functioneren. Is de A20B-3300-0150 de oorzaak?

Een leeg display met normale CNC-werking is consistent met een defecte grafische module. Voordat u concludeert dat het bord defect is, controleer de stroomaansluiting van het LCD-paneel en de videosignalkabel tussen het paneel en het bord.

Een losgekoppelde videokabel produceert een leeg display, onafhankelijk van de staat van de grafische kaart.

Als stroom en bekabeling goed zijn bevonden en het display leeg blijft, is de grafische module de belangrijkste verdachte.

V2: Het display toont het scherm, maar de kleuren zijn onjuist — sommige gebieden tonen verkeerde kleuren of flikkerende kleuren. Is dit het bord?

Kleurendisplayfouten — verkeerde kleuren, flikkerende kleuren, gedeeltelijk kleurverlies — worden vaker veroorzaakt door een falend LCD-paneel of een beschadigde videokabel dan door een falend grafisch bord. De grafische module genereert een correct signaal; het paneel rendert het.

Schade aan de kleurencfilterlaag van het paneel of de LCD-drivercircuits produceert kleurafwijkingen.

Test met een bekend goed vervangend paneel voordat u het grafische bord vervangt.

V3: Kan de A20B-3300-0150 een LCD-paneel van een ander formaat aansturen — bijvoorbeeld een 7,2-inch of 8,4-inch eenheid?

Nee. De A20B-3300-0150 is specifiek voor 10,4-inch kleurendisplayconfiguraties.

De timing van het videosignaal, de resolutie en de aansturingseigenschappen zijn afgestemd op het 10,4-inch paneel. Verschillende schermformaten gebruiken verschillende grafische modules.

Het installeren van de -0150 in een systeem dat is geconfigureerd voor een ander schermformaat zal geen correcte uitvoer produceren.

V4: Na het vervangen van de grafische kaart toont het display vervormde tekst tijdens het opstarten en wordt het vervolgens leeg. Wat is er gebeurd?

Vervormde tekst tijdens het opstarten die resulteert in een leeg scherm suggereert dat het bord gedeeltelijk functioneel is, maar faalt voordat het display stabiliseert.

Dit kan duiden op een gedeeltelijk defect vervangend bord of een intermitterende voedingsspanning op de 5V-ingang van het bord.

Meet de 5V-voeding op het stopcontact van de hoofdkaart met een voltmeter. Een spanning lager dan 4,75V of een spanning met aanzienlijke rimpel kan ervoor zorgen dat de grafische module niet betrouwbaar werkt.

V5: Is een parameterwijziging of software-update vereist na het installeren van de A20B-3300-0150?

Er is doorgaans geen software-herconfiguratie vereist. De grafische module biedt een hardwarefunctie — video-uitvoer voor het display — die de CNC-software gebruikt zonder te hoeven weten welke specifieke bordrevisie is geïnstalleerd.

Schakel het systeem in na installatie en bevestig de normale displaywerking.

Als de CNC-parameters display-type-instellingen bevatten, controleer dan of deze correct zijn ingesteld voor een 10,4-inch kleurendisplay, maar dit zou een bestaande parameterinstelling zijn in plaats van een nieuwe die vereist is door de bordvervanging.
