FANUC A20B-3300-0154 | 7,2-inch monochrome grafische module — Serie 16i / 18i / 21i / 20i, oorsprong Japan

Onderdeelnummer: A20B-3300-0154

Fabrikant: FANUC Corporation (Japan)

Producttype: Monochrome grafische display control PCB (GPU-kaart)

Kaartserie: A20B-3300

Displaytype: 7,2-inch STN monochrome LCD

Compatibele systemen:FANUC Serie 16i, 18i, 20i, 21i

Overzicht

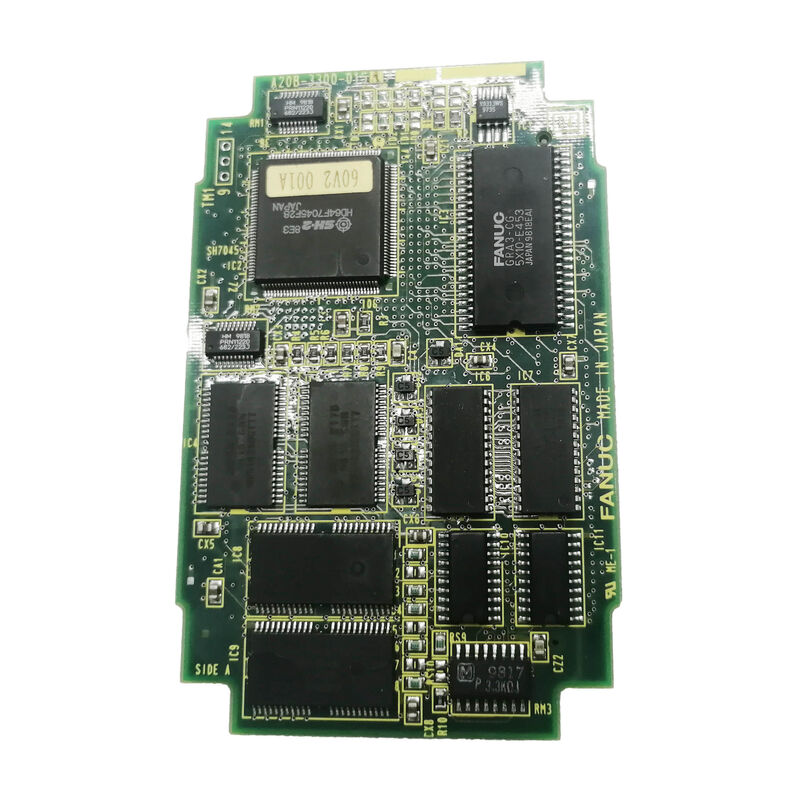

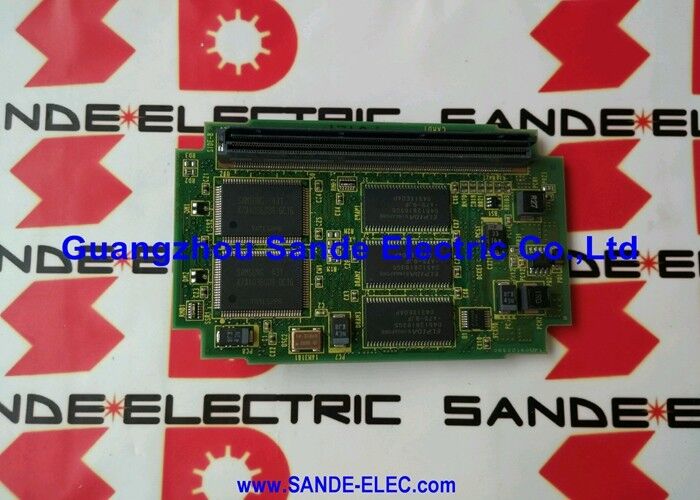

De A20B-3300-0154 is de grafische verwerkingsmodule voor FANUC's 7,2-inch monochrome LCD-operatorpaneel dat is gemonteerd op CNC-controllers van de Series 16i, 18i, 20i en 21i. Het is de speciale GPU-kaart — een plug-in kaart die aan de achterkant van het i-serie hoofdboard wordt gemonteerd — verantwoordelijk voor alle grafische verwerking en display-uitvoer naar het 7,2-inch STN mono paneel dat zichtbaar is voor de operator aan de machine.

Elk visueel element op de CNC-operatorinterface passeert deze kaart.

De lijst met bewerkingsprogramma's, de weergave van de aspositie, alarmteksten, parameter-schermen en de grafische weergave van het gereedschapspad worden allemaal door deze module gerenderd.

Het hoofd-CPU-board verwerkt de programma-uitvoering, bewegingsinterpolatie en PMC-verwerking.

Deze grafische kaart verwerkt de aparte taak van het omzetten van die gegevens naar de dot-matrix-uitvoer die naar het LCD-paneel wordt gestuurd.

De scheiding van grafische verwerking naar een speciale kaart is een opzettelijk onderdeel van de i-serie architectuur van FANUC. De CPU van het hoofdboard wordt niet belast met berekeningen voor het renderen van het display — die draaien op de eigen speciale verwerkingshardware van de A20B-3300-0154.

Hierdoor kan de hoofdprocessor van de CNC consistente interpolatieprestaties handhaven, ongeacht wat er op het scherm gebeurt.

De kaart wordt gemonteerd aan de achterzijde van het hoofd-CPU-board, binnen het geel omlijste backplane van de i-serie basisunit.

Het wordt in een speciale socket gestoken en vastgezet met vier afstandhouders.

De fysieke positie beschermt het tegen de machineomgeving, terwijl het toegankelijk blijft voor vervanging wanneer nodig.

Belangrijkste specificaties

Wat het 7,2-inch mono display betekent voor machinebediening

FANUC rustte veel van zijn compacte i-serie CNC-units uit met 7,2-inch STN monochrome LCD-panelen.

Het monochrome display gebruikt een matrix met één kleur — meestal witte tekens en grafische elementen op een donkere achtergrond — in plaats van het achtergrondverlichte kleurenpaneel dat in grotere i-serie configuraties wordt gebruikt.

Dit houdt het paneel compact en is geschikt voor omgevingen waar een kleine voetafdruk belangrijker is dan kleurendisplay.

De operator kan programmacontent lezen, deelprogramma's bewerken, asposities monitoren, parameters bekijken en instellen, en alarmberichten controleren. Voor de weergave van het gereedschapspad toont het 7,2-inch mono scherm wire-frame grafische weergaven van het geprogrammeerde pad — voldoende om programmatrajecten te verifiëren vóór het snijden.

De grafische module verwerkt deze weergave: het ontvangt de gereedschapspadgegevens van de hoofd-CPU en converteert deze naar het monochrome dot-matrix signaal dat het paneel weergeeft.

Wanneer de A20B-3300-0154 defect raakt, vertoont het display specifieke symptomen.

Een leeg scherm met een verder normaal functionerende CNC is het meest voorkomende symptoom. De achtergrondverlichting van het paneel kan aan blijven — een zwakke gloed vertonend — maar er verschijnen geen tekens of grafische elementen, omdat de grafische module geen uitvoer produceert.

Af en toe treedt een gedeeltelijk displaydefect op: sommige content wordt weergegeven terwijl andere schermgebieden leeg blijven. Deze faalpatronen helpen een grafische modulefout te onderscheiden van een paneelfout.

Installeren en verwijderen van de grafische module

De i-serie hoofdboards van FANUC gebruiken een gestandaardiseerde montage methode voor plug-in modules. De A20B-3300-0154 wordt aan het hoofdboard bevestigd met vier afstandhouders die in de hoeken van de kaart zijn geplaatst. Om de kaart te verwijderen, wordt de klauw van elke afstandhouder naar buiten getrokken om de vergrendeling los te maken, en de kaart wordt uit de socket getild.

Herinstallatie vereist het uitlijnen van de connector van de kaart met de socket van het hoofdboard en naar beneden drukken totdat alle vier de clips vergrendelen.

De uitlijning van de connector is cruciaal. De socket is voorzien van een sleuf om omgekeerde installatie te voorkomen, maar de kaart moet volledig in de socket worden gedrukt — gedeeltelijke verbinding produceert onbetrouwbaar contact dat intermitterende displayfouten kan veroorzaken, zelfs als de kaart zelf functioneel is.

Na installatie, controleer of alle vier de afstandhouders vergrendeld zijn voordat u de basisunit sluit en de stroom herstelt.

De A20B-3300-0154 is specifiek voor de 7,2-inch mono paneel configuratie. FANUC produceerde verschillende grafische modulevarianten voor verschillende displaytypes — 9,5-inch mono, 9,5-inch kleur, 10,4-inch kleur. Deze modules zijn niet uitwisselbaar.

De juiste module moet worden afgestemd op het paneel dat op de machine wordt gebruikt.

Veelgestelde vragen

V1: Het scherm is volledig donker behalve de gloed van de achtergrondverlichting. De CNC-alarmen zijn normaal en de machine draait. Is dit de A20B-3300-0154?

Een donker scherm met actieve achtergrondverlichting en normale CNC-werking is het kenmerkende faalpatroon van de grafische module.

Het paneel zelf ontvangt stroom (vandaar de achtergrondverlichting), maar de grafische gegevens van de display-PCB ontbreken.

Controleer eerst de connector tussen de grafische module en het hoofdboard — een gedeeltelijk geplaatste connector produceert precies dit symptoom.

Als de connector correct is aangesloten, vervang de grafische module.

V2: Kan de A20B-3300-0154 worden gebruikt met een 9,5-inch mono displaypaneel?

Nee. De A20B-3300-0154 is afgestemd op de 7,2-inch mono STN LCD-paneelconfiguratie. De 9,5-inch mono configuratie van FANUC gebruikt een andere grafische modulevariant.

Het signaalformaat, de timing en de connector pinout zijn afgestemd op het specifieke displaytype.

Het installeren van de verkeerde grafische module voor een bepaald pantype produceert geen display-uitvoer of incorrecte display-uitvoer.

V3: De gereedschapspadgrafieken op het programmacontrolescherm lijken vervormd — rechte lijnen zijn opgedeeld in stippen en de boogweergave is gefragmenteerd. Wat veroorzaakt dit?

Fouten in de weergave van de grafische content — gebroken lijnen, gefragmenteerde bogen, beschadigde tekens — duiden erop dat de verwerkingscircuits van de grafische module falen.

De module produceert uitvoer, maar de uitvoer is incorrect.

Dit is anders dan een totaal verlies van weergave. Deze weergavefouten worden doorgaans erger naarmate de ASIC of geheugencircuits van de grafische processor degraderen.

Vervanging van de kaart is de juiste reactie.

V4: Na het vervangen van de A20B-3300-0154 is het scherm wit zonder inhoud. De CNC draait normaal. Wat moet er gecontroleerd worden?

Een wit scherm na modulevervanging duidt meestal op een connector die niet volledig is ingeschakeld, of een module die niet correct is afgestemd op het paneel.

Bevestig dat het onderdeelnummer van de vervangende kaart exact overeenkomt met de verwijderde kaart.

Controleer of de connector volledig is ingedrukt. Als het onderdeelnummer overeenkomt en de connector correct is, schakel de CNC dan uit en weer in om het weergavesysteem opnieuw te initialiseren.

V5: De A20B-3300-0154 is vervangen, maar het display wordt af en toe een paar seconden leeg voordat het herstelt. Het paneel is ook onlangs vervangen. Wat kan dit intermitterende lege scherm veroorzaken?

Intermitterend leeglopen na vervanging van zowel de kaart als het paneel wijst op de display signaalkabel tussen de basisunit en het paneel.

Als deze kabel tijdens een van de vervangingen is verstoord en niet volledig opnieuw is geplaatst, produceert het intermitterende contact het beschreven symptoom.

Inspecteer de connectoren van de displaykabel aan beide zijden.

Bevestig ze volledig. Als het intermitterende lege scherm aanhoudt met bevestigde kabelverbindingen, kan de kabel zelf beschadigd zijn geraakt en moet deze worden vervangen.
