CNC-printplaat
>
|
| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-3300-0161 |

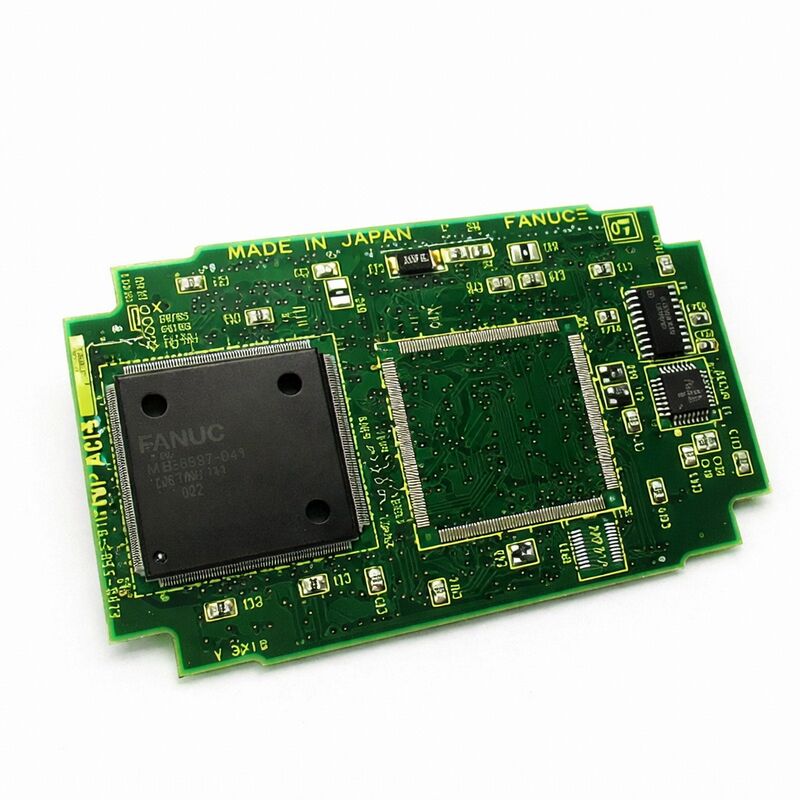

De FANUC A20B-3300-0161 is de CRT Link display control module — de printplaat die zich op het knooppunt bevindt tussen de verwerkingswereld van de CNC en de visuele wereld van de operator.
Elke parameterwaarde, programmaregel, gereedschapcorrectie, alarmbericht, coördinatendisplay en grafisch scherm dat op het operatorpaneel van een FANUC CNC verschijnt, passeert deze module voordat het het scherm bereikt. Zonder correcte werking is de operator effectief blind voor de status van de CNC — een situatie die, afhankelijk van het machinetype en de bewerking, kan variëren van een ongemak tot een productiestop.
De aanduiding "CRT Link" in de officiële beschrijving weerspiegelt de architectuur van de printplaat. In plaats van dat de hoofd-CPU van de CNC het videosignaal rechtstreeks genereert, ontvangt de A20B-3300-0161 displaygegevens van de hoofd-CPU via een interne busverbinding (de CRT-linkinterface) en verwerkt deze alle timing, videosignaalgeneratie en displayverversing op zijn eigen circuits.
Deze scheiding is functioneel waardevol: de displayverversing moet continu en met precieze intervallen plaatsvinden om een stabiel, flikkervrij beeld te behouden — maar deze timingvereisten conflicteren met de eigen controlecyclusvereisten van de CNC.
Een speciale displaymodule lost dit conflict op door de displayfunctie zijn eigen verwerkingsbronnen te geven.
De A20B-3300-familie omvat het assortiment displaymodules van FANUC voor meerdere CNC-generaties en displaytypen. Binnen deze familie verwerken verschillende varianten verschillende displayconfiguraties: monochroom versus kleur, verschillende schermformaten (7,2 inch, 9,5 inch, 10,4 inch), alleen tekens versus grafische mogelijkheden, en met Ethernet uitgerust versus zonder Ethernet.
De A20B-3300-0161 is een specifieke variant binnen dit assortiment, identificeerbaar door zijn kruisreferentie A350-3300-T166 die ook voorkomt in de onderdelendocumentatie van FANUC.
| Parameter | Waarde |
|---|---|
| Functie | CRT Link display control module |
| Kruisreferentie | A350-3300-T166 |
| Serie | A20B-3300 |
| Type | Plug-in display PCB |
| Toepassing | FANUC CNC operatorpaneel display |
| Herkomst | Japan |
Het pad van CNC-gegevens naar wat op het scherm verschijnt, omvat verschillende verwerkingsstappen die de A20B-3300-0161 afhandelt:
Tekengeneratie: Wanneer de CNC een parameternummer, een coördinaatwaarde, een alarmbericht of een programmaregel moet weergeven, stuurt het tekencodes (ASCII of vergelijkbaar) naar de displaymodule. De module bevat een tekengenerator ROM die deze codes koppelt aan pixelpatronen.
Elk alfanumeriek teken en symbool dat op een tekenscherm van een CNC-scherm verschijnt, wordt gerenderd door dit tekengeneratiecircuit in de displaymodule.
Grafische weergave (voor grafisch-geschikte displaymodules): Voor meer geavanceerde displayvarianten die grafische functies ondersteunen — toolpath simulatie, golfvormweergave, 3D grafische weergaven — bevat de displaymodule een speciale grafische processor die bitmapgraphics rendert uit coördinaten die door de hoofd-CPU van de CNC worden verzonden.
Deze grafische verwerking zou aanzienlijke bandbreedte van de hoofd-CPU verbruiken als deze niet naar de displaymodule zou worden uitbesteed.
Display timing en synchronisatie: CRT-displays (en hun LCD-opvolgers) vereisen precieze horizontale en verticale synchronisatiesignalen om een stabiel beeld te behouden.
De displaymodule genereert deze timing-signalen en zorgt ervoor dat de video-uitvoer hiermee gesynchroniseerd is, wat resulteert in een stabiel, correct gekadreerd beeld, ongeacht wat de hoofd-CPU van de CNC doet.
Videosignaaluitvoer: De module converteert de digitaal verwerkte displaygegevens naar het analoge of digitale videosignaal dat geschikt is voor de aangesloten display-eenheid — of het nu een CRT-monitor met analoge RGB-ingang is of een LCD-paneel met digitale signaalingang.
De storing van de A20B-3300-0161 presenteert zich op manieren die direct duidelijk zijn, maar soms misleidend in hun implicaties:
Leeg scherm: De displayachtergrondverlichting (indien LCD) of de hoogspanning van de buis (indien CRT) is actief — dit kunt u detecteren aan de vage gloed of warmte — maar er verschijnt niets op het scherm.
Dit geeft aan dat de displayhardware van stroom wordt voorzien, maar geen geldig videosignaal ontvangt. Meestal veroorzaakt door een defecte displaymodule.
Verstoord of bevroren display: Tekens verschijnen op willekeurige posities, blokken van het scherm tonen onzinpatronen, of het display is bevroren op één beeld terwijl de CNC normaal reageert op invoer (u kunt de spindel horen, assen bewegen, enz.).
Dit suggereert dat de displaymodule gedeeltelijk functioneel is, maar dat de interne circuits een storing hebben die tot onjuiste uitvoer leidt.
Gedeeltelijke displaycorruptie: Bepaalde gebieden van het scherm zijn correct (bijvoorbeeld de softkey-labels onderaan), terwijl andere gebieden versleutelde gegevens tonen, of een specifiek type display (grafisch) is beschadigd terwijl tekendisplays correct zijn.
Dit is een nuttige diagnostische indicator: grafische displaycorruptie met correcte tekendisplay suggereert een storing in de grafische verwerkingscircuits van de module, niet in de tekengeneratie of de basis video-uitvoer.
Display normaal op sommige schermen, leeg op andere: Als de basisstatus-schermen van de CNC correct worden weergegeven, maar het wisselen naar het grafische toolpath-scherm ervoor zorgt dat het display leeg wordt, is het grafische deel van de displaymodule verdacht.
Een cruciaal punt voor onderhoudsplanning: de display control module slaat geen enkele CNC-gegevens op. Geen machineparameters, geen onderdeelprogramma's, geen PMC-laddergegevens, geen gereedschapcorrecties — niets hiervan bevindt zich in de displaymodule. Het is een staatloze displayprocessor. Vervanging vereist geen back-up van gegevens en geen herstel van parameters.
De enige actie na vervanging is het verifiëren dat het scherm correct wordt weergegeven op de verschillende schermtypen van de CNC.
Dit verschilt van het vervangen van een hoofd-CPU-kaart of een SRAM-module, waarbij uitgebreide back-up- en herstelprocedures voor gegevens verplicht zijn.
Vervanging van een displaymodule behoort tot de schoonste reparatieoperaties in FANUC CNC-onderhoud — verwissel de printplaat, schakel in, bevestig dat het display werkt.
V1: De CNC-assen en spindel werken normaal, maar het scherm is leeg. Bevestigt dit dat de A20B-3300-0161 defect is?
Een leeg scherm met verder functionerende CNC-assen en spindel is sterk suggestief voor een defecte displaymodule — maar bevestig dit door eerst de voeding en kabel van de display-eenheid zelf te controleren.
De display-eenheid (LCD/CRT) heeft zijn eigen stroomaansluitingen; als de voeding van de display-eenheid is uitgevallen, zal het scherm donker zijn, ongeacht de status van de displaymodule.
Als de display-eenheid is bevestigd van stroom voorzien (achtergrondverlichting aan, inverter actief voor LCD), maar geen beeld toont, is de displaymodule de volgende verdachte.
Een snelle bevestiging is om te observeren of de LED-indicatoren van de CNC op het hoofdboard normale operationele status tonen.
V2: Kan de A20B-3300-0161 worden vervangen door de aangrenzende variant A20B-3300-0162?
De -0161 en -0162 zijn verschillende printplaten binnen de A20B-3300 displaymodulefamilie — ze verwerken verschillende displayconfiguraties of CNC-generaties.
Ze kunnen niet vrij worden uitgewisseld. De specifieke benodigde module wordt bepaald door de hoofd-CPU-kaart waarop deze is gemonteerd en de display-eenheid die op het systeem is aangesloten.
Raadpleeg de hardware-aansluitingshandleiding van de CNC of match het onderdeelnummer exact van het label van de geïnstalleerde printplaat. Het gebruik van een onjuiste variant zal resulteren in een niet-functioneel display, zelfs als de printplaat zelf gezond is.
V3: Is er enig risico voor de gegevens van de CNC bij het vervangen van de displaymodule?
Nee. De A20B-3300-0161 slaat geen machine-specifieke gegevens op. Parameters, programma's, PMC-ladder en correcties bevinden zich allemaal in de SRAM- en FROM-modules op de hoofd-CPU-kaart, die niet worden verstoord door de vervanging van de displaymodule.
Schakel de CNC volledig uit voordat u de displaymodule verwijdert of installeert — dit is een ESD- en veiligheidsmaatregel — maar er is geen gegevensback-up vereist specifiek voor deze procedure.
V4: Het display toont enkele correcte inhoud (softkeys, paginakopteksten), maar andere delen zijn versleuteld. Wat geeft dit aan?
Gedeeltelijke displaycorruptie met enige correcte inhoud duidt doorgaans op een storing in een specifiek subsectie van de circuit van de displaymodule in plaats van een volledige storing.
Als de softkey-labels onderaan het scherm correct zijn, maar het hoofdgegevensgebied is versleuteld, werkt de tekengenerator voor basiselementen van de gebruikersinterface, maar is de gegevensweergave-circuit defect.
Als de tekenschermen (parameter, correctie, programma) correct zijn, maar het grafische scherm (toolpath, golfvorm) is beschadigd, is het grafische weergavesubsectie defect.
Deze symptomen bevestigen de displaymodule als de oorzaak van de storing en helpen reparatiecentra te diagnosticeren welk specifiek circuit moet worden aangepakt.
V5: Hoe moet de A20B-3300-0161 worden behandeld tijdens opslag en transport om schade te voorkomen?
De printplaat moet te allen tijde in een antistatische zak worden bewaard wanneer deze niet is geïnstalleerd — zowel voor opslag als tijdens verzending.
Extreme temperaturen moeten worden vermeden: opslag onder -20°C of boven +60°C riskeert schade aan halfgeleiders en stress op soldeerverbindingen door thermische cycli.
De printplaat mag niet met de componentenzijde naar beneden op harde oppervlakken worden geplaatst (schade aan componenten), gestapeld met andere printplaten zonder antistatisch schuim ertussen (contactschade en ESD), of verzonden in gewone kartonnen dozen zonder antistatische verpakking (opbouw van statische lading tijdens transport).
Een speciaal ontworpen antistatische afschermingszak in een stevige kartonnen doos met schuimvulling aan alle zijden is het minimaal acceptabele verzendpakket.
