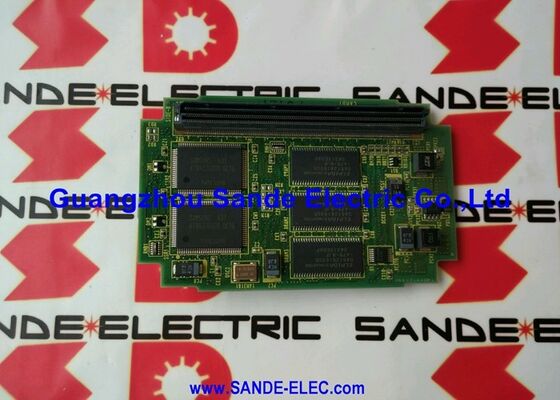

1PC GEBRUIKT GE FANUC A20B-3300-0170 CPU kaart getest A20B33000170 A2OB-33OO-O17O

A20B-3300-0170 | FANUC MMX CPU-module — Serie 16i / 18i / CNC / Intel MMX-architectuur / DRAM-uitbreidingsslot / Model A-moederbord

MMX-architectuur: een stapje hoger dan de 486-generatie

MMX markeerde een belangrijke overgang in de A20B-3300 CPU-moduleserie. Eerdere CPU-kaarten uit de FANUC i-serie gebruikten op Intel 486DX gebaseerde processors - capabel en betrouwbaar voor die tijd, maar beperkt tot de originele x86 integer-instructieset.

Intel's MMX-extensie introduceerde 57 nieuwe SIMD-instructies (Single Instruction, Multiple Data) in de architectuur van de processor. Met deze instructies kan de processor bepaalde berekeningen op meerdere datapunten tegelijkertijd uitvoeren in plaats van opeenvolgend. Voor CNC-toepassingen vertaalt dit zich in een efficiëntere uitvoering van drijvende-komma-intensieve bewerkingen: cirkelboogberekeningen, complexe gereedschapspadinterpolatie, realtime vooruitkijken van programma's en grafische weergave voor het display van de operator.

De A20B-3300-0170 brengt deze MMX-compatibele verwerkingskern naar het FANUC Series 16i en 18i CNC-platform en levert een grotere rekencapaciteit vergeleken met voorgangers van de 486-generatie binnen dezelfde fysieke vormfactor.

Belangrijkste specificaties

Directe plug-in voor het 16i/18i-moederbord

De A20B-3300-0170 wordt rechtstreeks in de CPU-kaartsleuf op het FANUC Series 16i/18i moederbord (moederbord) geïnstalleerd. Dit is dezelfde installatiemethode als de eerdere CPU-kaarten van de 486-generatie - de fysieke slotinterface is consistent bij de Model A-generatie, waardoor de A20B-3300-0170 een directe vervanging is voor de eerdere 486DX2 CPU-kaart in hetzelfde slot.

Voor onderhoudsdoeleinden betekent dit dat voor het vervangen van een defecte CPU-kaart alleen toegang nodig is tot het interieur van de CNC-besturingseenheid, geen extra montagemateriaal en geen wijzigingen aan de bedrading of andere kaarten in de eenheid.

Toepassingsscenario's

Serie 18i CNC CPU-fout:Een FANUC 18i-MA CNC voltooit de opstartprocedure niet. Testen isoleert de fout in de CPU-module. Door de A20B-3300-0170 te monteren, wordt het opstarten en functioneren van de CNC hersteld. De met MMX uitgeruste kaart vervangt de vorige module uit de 486-klasse zonder wijzigingen aan het moederbord.

Prestaties van CPU-module vernieuwen:Een Serie 16i CNC met een CPU-kaart van de 486-generatie ondervindt programma-vooruitkijkbeperkingen bij hoge voedingssnelheden. Het vervangen van de CPU-kaart door de A20B-3300-0170 MMX-module, samen met een DRAM-uitbreidingsmodule, vergroot de beschikbare verwerkingscapaciteit en werkgeheugen voor verbeterde vooruitkijkbuffering.

Veelgestelde vragen

Vraag 1: Is de A20B-3300-0170 compatibel met systemen uit de serie 16i-B of 18i-B (Model B)?

De A20B-3300-0170 is gespecificeerd voor de Model A hardwaregeneratie van de 16i- en 18i-serie. Model B-hardware gebruikt een andere moederbordrevisie met een andere CPU-kaartinterface. De A20B-3300-0170 is niet uitwisselbaar met Model B CPU-kaarten. Bevestig de hardwaregeneratie van de CNC via het systeemconfiguratiescherm voordat u bestelt.

Vraag 2: Welke DRAM-module past in het uitbreidingsslot van de A20B-3300-0170?

De DRAM-module voor het uitbreidingsslot van de A20B-3300-0170 is een afzonderlijke FANUC A20B-3300-serie geheugenkaart - het specifieke onderdeelnummer van de DRAM-module hangt af van de gewenste geheugencapaciteit (de A20B-3300-0291 is zo'n optie met 16 MB aan boord). Bevestig de compatibele DRAM-module uit de 16i/18i hardware-installatiedocumentatie voordat u bestelt.

Vraag 3: Zal ​​het vervangen van de A20B-3300-0170 de programmagegevens van de CNC verwijderen?

Nee. De programma's, gereedschaps-, werkstuk-offsets en machineparameters van de CNC worden opgeslagen in FROM (flash) en SRAM (battery-backed) geheugen op afzonderlijke geheugenmodules - niet op de CPU-kaart. Als u de CPU-kaart vervangt, worden de opgeslagen programmagegevens niet gewist, op voorwaarde dat de geheugenmodules en hun batterijback-up tijdens de vervanging intact blijven. Maak altijd uit voorzorg een back-up van alle CNC-gegevens voordat u een interne kaart vervangt.

V4: Wat is het verschil tussen de MMX CPU-module en de 486DX2 CPU-module voor de 16i/18i?

De op 486DX2 gebaseerde CPU-kaart (zoals A20B-3300-0070) en de op MMX gebaseerde A20B-3300-0170 verschillen in verwerkingsarchitectuur. De 486DX2 werkt op 66 MHz en gebruikt de standaard 486-instructieset. De MMX-kaart maakt gebruik van een processor van een hogere generatie met de uitgebreide MMX-instructieset, waardoor een grotere integer-doorvoer voor dezelfde taken wordt geboden. Het praktische voordeel bij CNC-bediening is de snellere uitvoering van interpolatie- en vooruitkijkberekeningen, waardoor vloeiender contouren met hoge voedingssnelheid mogelijk zijn.

Vraag 5: Kan de A20B-3300-0170 worden geïnstalleerd in een 21i-A CNC?

De A20B-3300-0170 is goedgekeurd voor systemen uit de 16i- en 18i-serie. De 21i-serie is een afzonderlijk CNC-model binnen de i-generatiefamilie. Controleer de compatibiliteit voor 21i-A-systemen uit de 21i-hardwarehandleiding voordat u de A20B-3300-0170 in een 21i-toepassing monteert.
