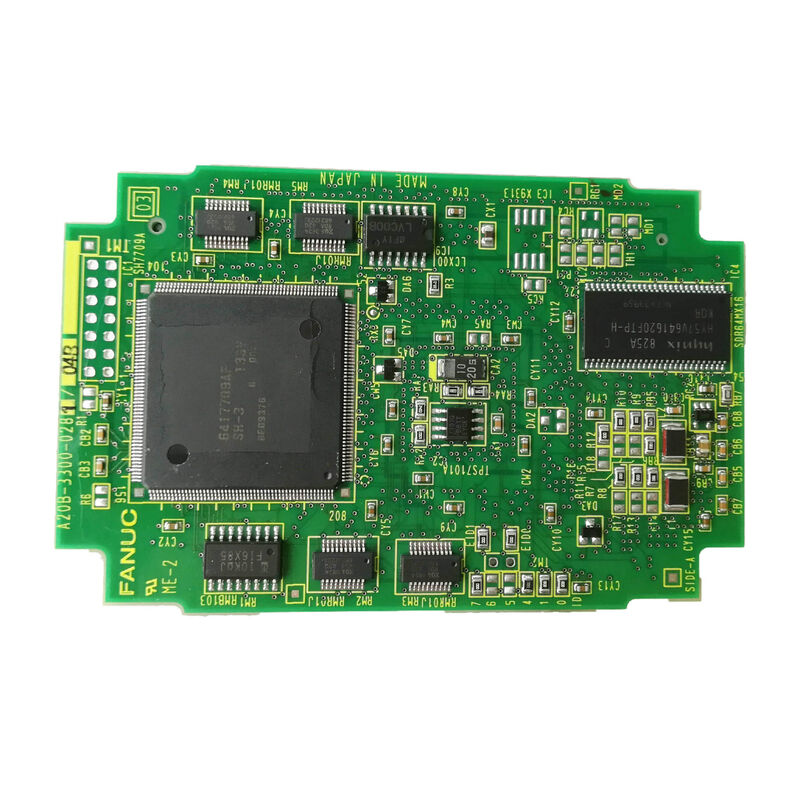

Gebruikte FANUC A20B-3300-0225 A20B33000225 A2OB-33OO-O225

FANUC A20B-3300-0225 I-serie hoofdcpu-bord voor serie 16i / 18i / 21i cnc

Deelnummer:A20B-3300-0225

Kruisverwijzingen:A20B33000225

Vervaardiger:FANUC Ltd. (Japan)

Productsoort:Hoofdcpu-bord van de i-serie

Productserie:A20B-3300

De master board van de i-serie besturing

De A20B-3300-0225 is het belangrijkste CPU-bord de master PCB voor FANUC Series 16i, 18i en 21i CNC-systemen.met alle plug-in modules die samen de complete CNC-controller vormen: de CPU-processormodule, FROM/SRAM DIMM-geheugenmodules, FSSB-servomodule, grafische module en eventuele optieboards die aan de bediening zijn gemonteerd.

Het hoofdbord zelf voert geen CNC-verwerking uit dat is de rol van de erop gemonteerde plug-in CPU-module.Het hoofdbord biedt de backplane interconnect die alle plug-in modules communiceren, verdeelt de voedingsspanningen naar elke module en zorgt voor de externe aansluitingsinterfaces (drivebus, I/O, display) die de bediening met de rest van de machine verbinden.

Wanneer het hoofdbord uitvalt – meestal door beschadiging van de backplane-connector, een gebarsten PCB-spoor of een mislukte interfacecircuit – gaat de hele CNC-besturing offline.Het vervangen van het hoofdbord vereist een zorgvuldige overdracht van alle originele plug-in modules naar het nieuwe bord, gevolgd door firmware en parameter herladen.

Wat moet na vervanging worden geladen

De A20B-3300-0225 is een hardware board ∙ het slaat geen CNC software of parameters op.De volgende gegevens moeten worden gecontroleerd of opnieuw geladen::

• VAN de inhoud: Als de originele FROM DIMM-module intact wordt overgedragen, blijft de firmware behouden.
• Inhoud van de SRAM: Indien de oorspronkelijke SRAM-module wordt overgedragen en tijdens de uitwisseling een back-up van de batterij werd gehandhaafd, worden de parameters en programma's behouden.alle parameters en programma's moeten opnieuw worden geladen vanaf de back-up.
• PMC-ladder: wordt opnieuw geladen vanaf de back-up als de SRAM-inhoud is verloren gegaan.

Een volledige back-up van de gegevens vóór verwijdering is essentieel voordat het hoofdbord wordt vervangen.

Belangrijkste specificaties

Veelgestelde vragen

V1: De A20B-3300-0225 staat vermeld als gebruikt en getest.

Een gebruikt bord dat uit een buiten gebruik gebrachte CNC is gehaald en op een compatibele testplatform is getest op functionaliteit, is een praktische vervangingsoptie.in het bijzonder voor een type bord dat de CNC-aftermarket in volume bezitDe test dient te bevestigen dat de connectoren van de achterzijde intact zijn, de externe interfacetoestellen functioneren en dat het bord correct met zijn plug-in-modules wordt aangesloten.Vraag de testdocumentatie van de leverancier aan voordat u het bord accepteert.

V2: Het vervangingsbord is geïnstalleerd, maar verschillende plug-in-modules worden niet herkend.

Het niet-herkennen van plug-in-modules na vervanging van het hoofdbord wordt bijna altijd veroorzaakt door onvolledige moduleverbindingen in de slots van het nieuwe bord.De A20B-3300 hoofdbord DIMM slot en rand connector posities zijn mechanisch strak. Verwijder en zet elke module stevig opnieuw in. Als een module bevestigd is correct geplaatst, maar nog steeds niet herkend is, kan het achtervlakinterfacecircuit van het hoofdbord voor die slot defect zijn.

V3: De SRAM-module is overgebracht met de CNC uitgeschakeld.

Het uitschakelen van de SRAM-module, ook al is het maar kort, kan leiden tot verlies van parameters als de SRAM-batterij laag is.de veiligste methode is om de batterijspanning die aan de SRAM wordt geleverd te allen tijde tijdens de uitwisseling te behouden. Dit vereist meestal een tijdelijke externe batterijverbinding.

V4: Is de A20B-3300-0225 uitwisselbaar met andere A20B-3300-varianten (bijv. 0226, 0227)?

Naastgelegen A20B-3300-varianten zijn meestal opeenvolgende hardware-herzieningen van hetzelfde masterboard.Kleine verschillen in de herziening van componenten of de PCB-opstelling hebben over het algemeen geen invloed op de functionele compatibiliteit- Bevestig bij een FANUC-specialist of de exacte variant cruciaal is voor de specifieke CNC-productie.

V5: Waar is een gebruikte A20B-3300-0225 betrouwbaar afkomstig?

FANUC i-serie CNC reparatie bedrijven en oude onderdelen dealers houden gebruikte A20B-3300 master boards in ruil voorraad.Het volume van de uit de productie genomen 16i/18i/21i-machines zorgt voor een gestaag aanbod. Controleer of de specifieke 0225 variant beschikbaar is ° aangrenzende nummers kunnen verschillende verbindingsposities of hardwareherzieningen hebben.Functioneel testen op een 16i/18i/21i-compatibele testmachine is de meest waardevolle stap in de kwaliteitsborging.
