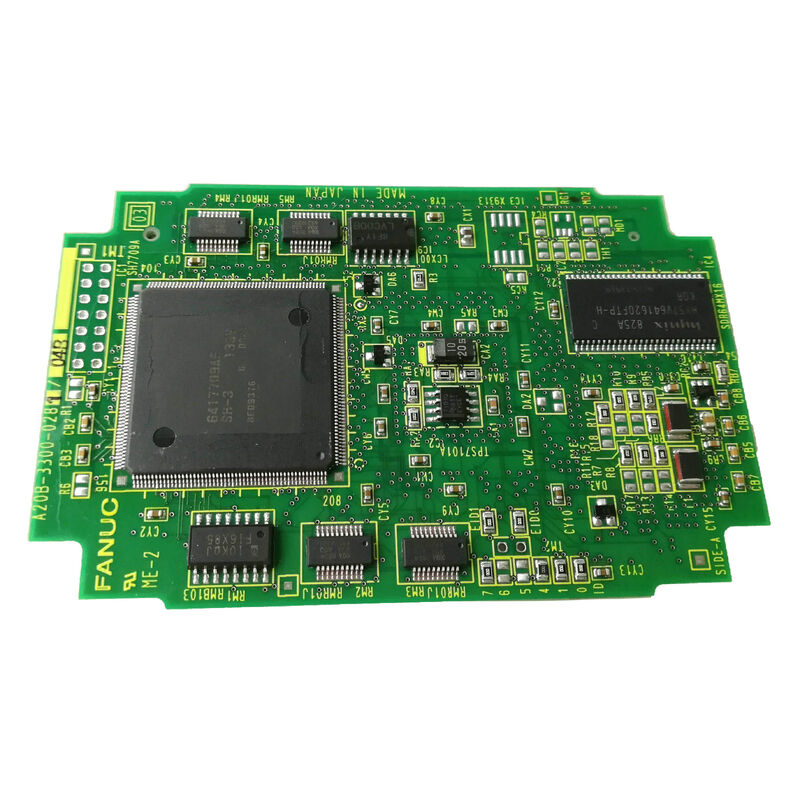

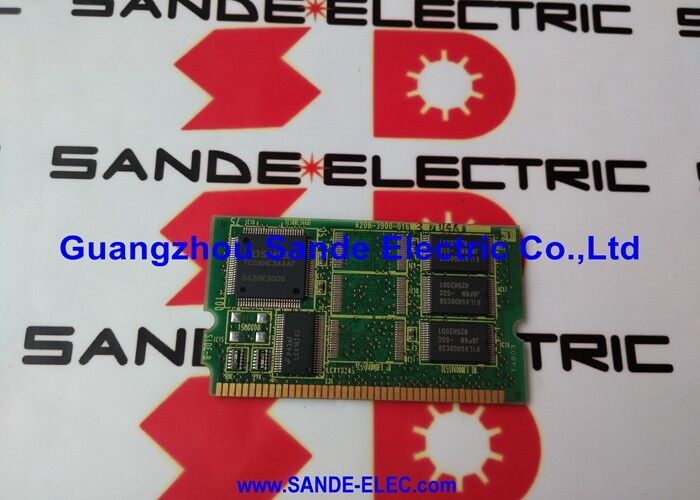

FANUC CPL SERVO CARD A20B-3300-0240 A20B33000240 A2OB-33OO-O24O

FANUC A20B-3300-0240 ∙ 8-assige FSSB Servo Control Module van de i-B-serie ∙ Serie 16i / 18i / 21i / 0i CNC

Deelnummer:A20B-3300-0240

Vervaardiger:FANUC Corporation (Japan)

Productsoort:FSSB-servo-besturingsmodule ∙ 8-assige i-B-serie plug-in-PCB

Ascapaciteit:tot 8 assen

Interface:FSSB (Fiber-optic Serial Servo Bus)

Acht assen, één aansluitbord

The A20B-3300-0240 is the 8-axis FSSB servo control module for FANUC's i-B Series CNC — the plug-in PCB that handles servo axis control for up to eight controlled axes from a single board mounted on the i-B Series main CPUHet maakt gebruik van FSSB (Fiber-optic Serial Servo Bus) om in realtime met servoversterkers te communiceren.het verzenden van snelheids- en positiecommando's naar de aandrijvingen en het ontvangen van encoderfeedback bij elke regelcyclus.

De A20B-3300-serie omvat de plug-in servomodules voor CNC-controllers van de i-B-serie (16i-B, 18i-B, 21i-B).met het aantal assen en FSSB-kanalen per modultypeDe A20B-3300-0240 ondersteunt maximaal 8 assen, het hoogste aantal assen in het standaard enkelbordbereik voor deze CNC-generatie.

Binnen de A20B-3300-familie hebben naburige onderdelennummers betrekking op verschillende asconfiguratieconfiguraties:

De juiste module voor een specifieke CNC is afhankelijk van het geconfigureerde aantal assen en van de vraag of een servo-besturing met HRV (High Response Vector) vereist is.Bevestig het onderdeelnummer van het geïnstalleerde bord op het eigen etiket voordat u een vervangende bestelt.

FSSB en de i-B architectuur

FSSB verving de parallelle PWM-bedrading van eerdere FANUC-aandrijvergeneraties door een enkele glasvezelkabelketen die de CNC met de servoversterkers verbindt.Elk FSSB-kanaal van de A20B-3300-0240 wordt aangesloten op een keten van servoversterkersDe glasvezelverbinding zorgt voor geluidsdichtheid in de omgeving met hoge elektromagnetische interferentie in een CNC-machine.

De module wordt aangesloten op de i-B-serie hoofdcpu-board naast de cpu-processormodule, de DIMM-geheugenmodules (FROM en SRAM) en de grafische displaymodule.Samen vormen deze plug-in boards de complete CNC-controller. De A20B-3300-0240 bevat geen CNC-parameters alle asconfiguratie en servo-parameters bevinden zich in de SRAM-module en het batterijgesteunde geheugen van de CNC.

Belangrijkste specificaties

Veelgestelde vragen

V1: FSSB-alarmen verschijnen op meerdere assen tegelijkertijd nadat deze module opnieuw is ingesteld.

Multi-axis FSSB alarms after module handling point first to the module's connector seating on the main CPU board — a marginal contact on any pin of the module's edge connector produces exactly this symptomVerwijder de module volledig, controleer de connector op gebogen of verontreinigde pinnen, zet het stevig opnieuw in en test opnieuw.de FSSB-vezel-optische kabelverbindingen bij de optische poorten van de module inspecteren op besmetting of schade.

V2: Kan de A20B-3300-0240 (8-as) werken in een CNC die slechts 6 assen gebruikt?

Ja, de module ondersteunt maximaal 8 assen, maar vereist niet dat alle 8 worden toegewezen.de twee ongebruikte asposities van de FSSB blijven eenvoudigweg niet toegewezen in de asparametertabel van de CNCDe module werkt normaal met minder dan haar maximale asconfiguratie.

V3: Is het vervangen van deze module vereist om de parameters opnieuw in te voeren?

De A20B-3300-0240 bevat geen CNC-parameters. Alle servo-asparameters bevinden zich in het SRAM- en FROM-geheugen van de CNC.De CNC leest zijn parameters normaal op opstartVoor een like-for-like module-uitwisseling is geen parameterherintroductie nodig, mits de oorspronkelijke SRAM-inhoud intact is.

V4: Wat is het verschil tussen de standaard A20B-3300-0240 en de HRV-variant A20B-3300-0248?

De A20B-3300-0248 is de HRV-variant (High Response Vector).die een hogere servo-loop-updaterate ondersteunt voor een snellere asbesturingDe 0240 is de standaard variant.De correcte variant wordt bepaald door de servo-softwareconfiguratie van de CNC HRV-besturing vereist de HRV-module en overeenkomstige servo-softwareparameters.

V5: Waar komt de A20B-3300-0240 vandaan?

De FANUC CNC-aftermarket heeft ruil- en overschotten voor servomodules van de serie A20B-3300.Zowel de 0240 als de nauw verwante varianten worden actief verhandeld vanwege de grote geïnstalleerde basis van 16i/18i/21i-machines die nog in productie zijn. Bevestig het exacte achtervoegsel (0240) op het etiket van de geïnstalleerde moduleVraag om een functionele test op een compatibele CNC-testmachine voordat een uitwisselingsunit wordt aanvaard.
