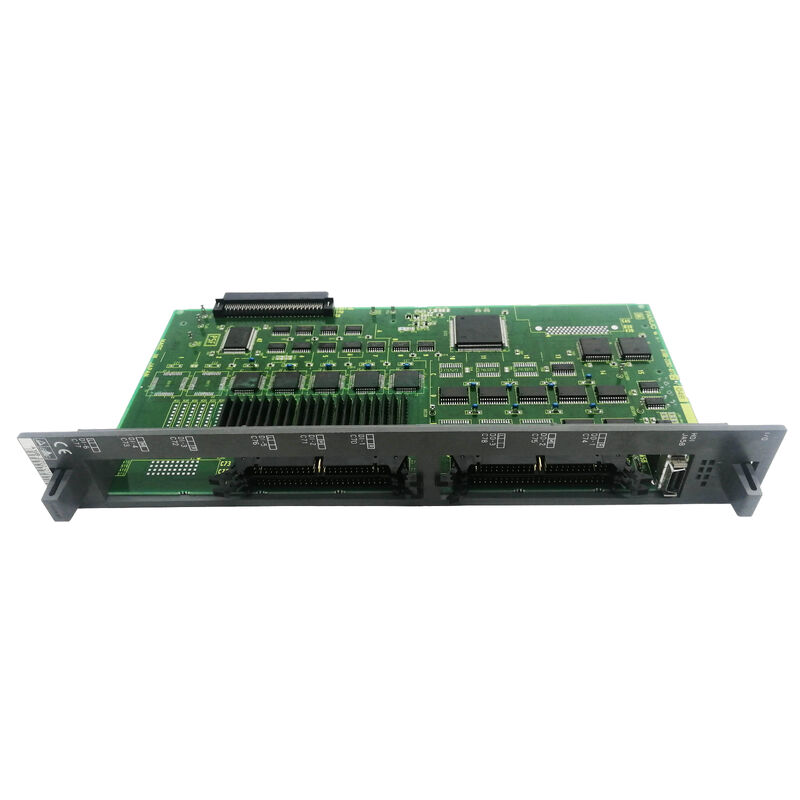

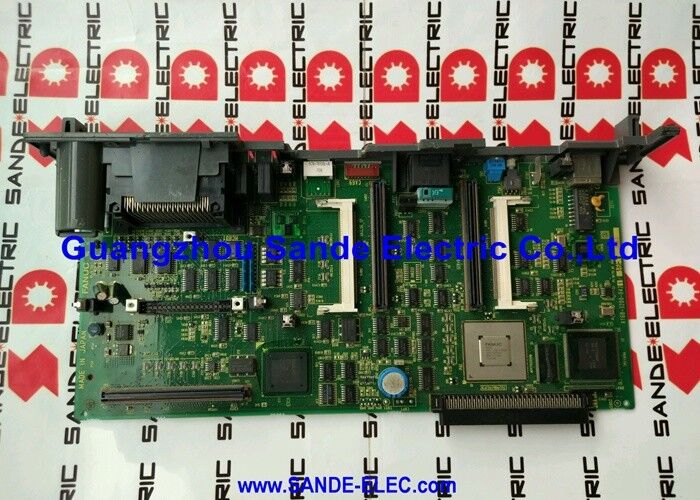

A16B-2200-0910 Fanuc-printplaat A16B22000910 AI6B-22OO-O9IO

A16B-2200-0910 | FANUC Series 16 Optie 1 grafische kaart — W/RS-232 / F-16 CNC / grafische uitbreiding / optieslot PCB

Optie 1 — Het grafische en communicatie-uitbreidingsslot

De Serie 16 CNC-architectuur omvat optieslots: gedefinieerde posities op het moederbord waar extra functiekaarten de CNC uitbreiden tot buiten zijn basismogelijkheden. De A16B-2200-0910 bezet het "Optie 1"-slot - een specifiek aangewezen positie binnen de Series 16-controller.

Dit bord combineert twee verschillende uitbreidingen in één kaart:

Grafische verbetering:De Series 16 basishoofd-CPU (A16B-2200-0900) biedt "basis CRT-uitvoer" - een standaard weergavemogelijkheid. De grafische kaart Option 1 verbetert deze weergavefunctie. Grafische opties in FANUC Serie 16 CNC's voegen doorgaans toe: display met hogere resolutie, kleurenweergave (waar ondersteund), grafische controleweergave van het gereedschapspad en verbeterde grafische gebruikersinterfaceschermen.

RS-232C-communicatie:"W/RS232" identificeert een geïntegreerde RS-232C seriële interface op de grafische kaart. Dit voegt een of meer RS-232C-communicatiekanalen toe aan het CNC-systeem – gebruikt voor programmaoverdracht, DNC-bediening of communicatie met externe apparaten.

Belangrijke productinformatie

RS-232C in de CNC-context

De RS-232C-interface op de A16B-2200-0910 voorziet in praktische behoeften van machinewerkplaatsen:

Programma uploaden/downloaden:De CNC slaat onderdeelprogramma's op in SRAM (beperkte capaciteit). RS-232C maakt bidirectionele programmaoverdracht mogelijk tussen de CNC en een pc, waarbij een back-up wordt gemaakt van bestaande programma's en nieuwe programma's worden geladen.

DNC (directe numerieke besturing):RS-232C maakt het streamen van grote programma's vanaf een pc rechtstreeks naar de programmabuffer van de CNC mogelijk tijdens de bewerking. Lange programma's die de SRAM-opslag van de CNC overschrijden, kunnen in realtime via DNC worden geleverd zonder opslagbeperkingen.

Externe apparaataansluiting:Randapparatuur – barcodelezers, netwerkadapters of aangepaste interface-apparaten – kunnen worden aangesloten op de RS-232C-poort voor integratie van werktuigmachines die verder gaat dan standaard CNC-functies.

Toepassingsscenario's

Serie 16 CNC grafische optiefout:Een FANUC Serie 16 CNC verliest zijn grafische controlefunctie: de operator kan de gereedschapsbanen niet langer visueel verifiëren vóór het snijden. De A16B-2200-0910 wordt geïdentificeerd als de fout. Vervanging herstelt zowel de grafische als de RS-232C-functie.

Herstel van het DNC-programmaaanbod:Een Serie 16 CNC verliest RS-232C-communicatie – DNC-programmatoevoer mislukt, waardoor operators gedwongen worden programma's handmatig vanaf de geheugenkaart te laden. De RS-232C-functie op A16B-2200-0910 is de bevestigde fout. Vervanging herstelt de DNC-werking.

Veelgestelde vragen

Vraag 1: Werkt A16B-2200-0910 alleen in de serie 16-A, of ook in de serie 16-B en serie 18?

De aanduiding "F16" in de beschrijving ("PCB - OPTIE 1 GRAPHIC F16") identificeert Serie 16 specifiek. Of dit bord compatibel is met Serie 16-B (latere hardwaregeneratie) of Serie 18 hangt af van de specificatie van de optieslotconnector en de hardwarerevisie van de CNC. Bevestig dit uit de toepasselijke FANUC Series 16-onderhoudsdocumentatie voordat u een Series 16-B- of Series 18-systeem installeert.

Vraag 2: Wat is het grafische displayvoordeel dat de A16B-2200-0910 toevoegt ten opzichte van het basisdisplay van de A16B-2200-0900?

De basishoofd-CPU biedt "basis CRT-uitvoer" - de fundamentele weergave die nodig is voor programmaweergave en parameterbewerking. De grafische optie (A16B-2200-0910) maakt verbeterde grafische weergaven mogelijk – doorgaans inclusief grafische controle van het gereedschapspad (het visualiseren van het snijpad vanuit een G-code-programma voor of tijdens de bewerking), wat afwezig is in de basisconfiguratie.

V3: Is de RS-232C op A16B-2200-0910 de enige seriële poort op de Serie 16-A CNC?

Het basishoofdbord (A16B-2200-0900) biedt al RS-232C-kanalen voor "upload/download van parameters of druppelvoeding". De A16B-2200-0910 voegt extra RS-232C-capaciteit toe, waardoor er meer poorten beschikbaar zijn voor gelijktijdige verbindingen (PC voor DNC, afzonderlijk apparaat voor gegevensverzameling, externe communicatie) zonder één poort te delen.

V4: Heeft het vervangen van A16B-2200-0910 invloed op CNC-parameters of programma's?

Nee. CNC-parameters en programma's bevinden zich in SRAM- en FROM-modules op het hoofd-CPU-bord. De optiekaart bevat geen opgeslagen CNC-gegevens. Het vervangen van A16B-2200-0910 heeft geen invloed op opgeslagen bewerkingsgegevens.
