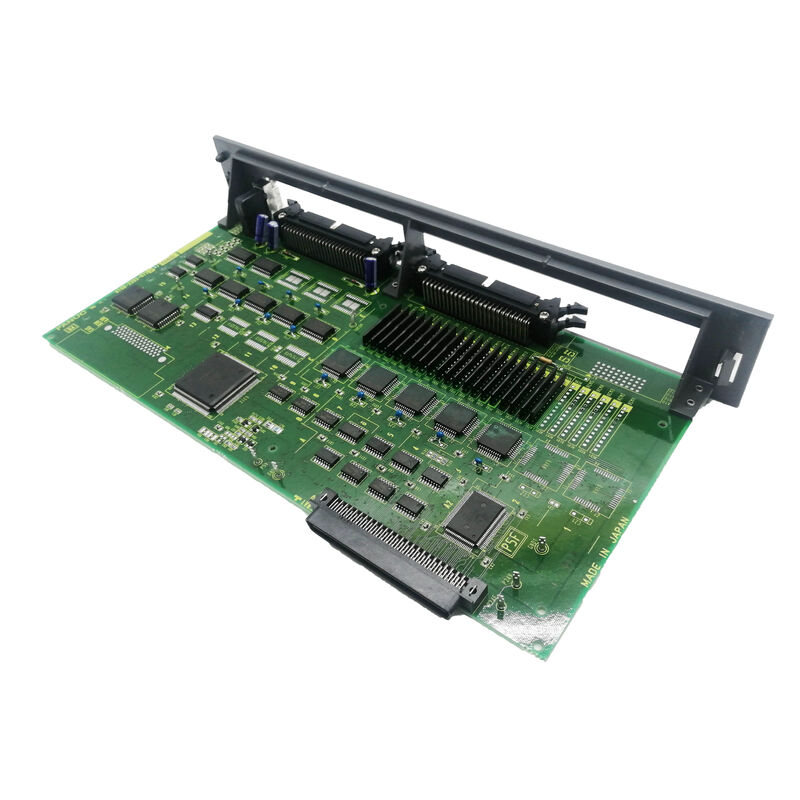

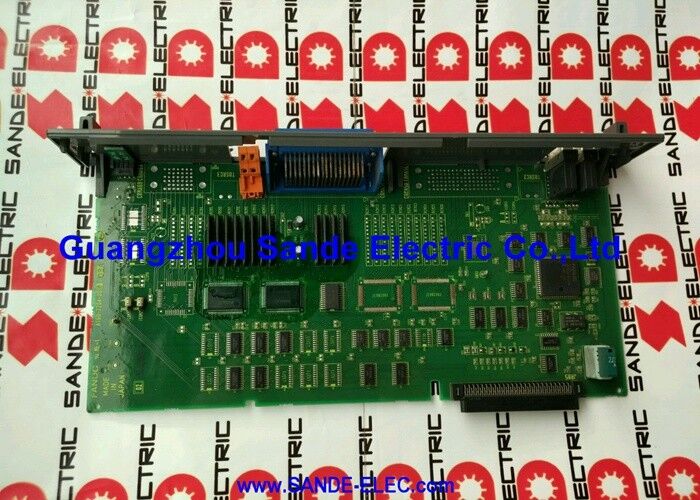

A16B-2200-0918 Fanuc-printplaat A16B22000918 AI6B-22OO-O9I8

A16B-2200-0918 | FANUC Serie 16/18 Optie 1 Grafische en externe buffer-PCB — CRT Video / DNC / Uitgebreid grafisch RAM / F16B

Twee geavanceerde functies in één optiekaart

De A16B-2200-0918 combineert twee belangrijke uitbreidingen van de CNC-mogelijkheden in zijn Optie 1-slot:

Grafische weergaveverwerking met uitgebreid RAM:"uitgebreid grafisch CPU RAM" op dit bord. Dankzij dit uitgebreide geheugen kan de grafische processor weergave-inhoud met een hogere resolutie en complexere grafische interfacestatussen behouden - inclusief grafische controleweergaven van het gereedschapspad - zonder de geheugenbeperkingen van de weergavefunctie van het basismoederbord.

Communicatie met externe buffer:Remote Buffer is de snelle DNC-interfacetechnologie van FANUC. In tegenstelling tot standaard RS-232C DNC (die programmagegevens in realtime streamt met bescheiden baudsnelheden), biedt Remote Buffer:

• Een grote ingebouwde geheugenbuffer die programmagegevens met hoge snelheid vooraf laadt vanaf een hostcomputer
• De CNC leest in zijn eigen tempo uit deze lokale buffer, onafhankelijk van de realtime beschikbaarheid van de hostcomputer
• De hogesnelheidsinterface elimineert problemen met de communicatietiming die de bewerking kunnen onderbreken. Deze twee functies samen – verbeterde graphics en snelle DNC – pakken de twee meest voorkomende capaciteitsbeperkingen aan op serie 16/18 CNC-bewerkingsmachines in veeleisende productieomgevingen.

Belangrijkste specificaties

Externe buffer versus standaard RS-232C DNC

Het onderscheid tussen Remote Buffer en standaard RS-232C DNC is praktisch:

Standaard RS-232C DNC (zoals op A16B-2200-0910):De host-pc verzendt programmablokken één voor één terwijl de CNC ze uitvoert. Als de pc enige verwerkingsvertraging heeft (als gevolg van andere taken, netwerkvertraging of software-overhead), raakt de blokbuffer van de CNC leeg. Dit veroorzaakt een tijdelijke daling van de voedingssnelheid (een hoorbare en zichtbare onderbreking in de snijbeweging), bekend als "DNC-stutter". Bij precisieoppervlakken zorgt dit stotteren voor zichtbare markeringen.

Externe buffer:De host downloadt het volledige programma (of een groot deel van het) programma met hoge snelheid naar het externe buffergeheugen op A16B-2200-0918 voor of tijdens de bewerking. De CNC leest uit zijn lokale buffer – die altijd klaar staat met gegevens – waardoor de pc-timingafhankelijkheid wordt geëlimineerd. DNC-stutter wordt geëlimineerd. Precisiebewerkingen met volledig geprogrammeerde voeding, zelfs bij zeer lange programma's, worden zonder onderbrekingen voortgezet.

Toepassingsscenario's

Precisie-matrijsbewerking:Een serie 16-B CNC-matrijsbewerkingscentrum vereist DNC-aanvoer van grote gereedschapspadbestanden (honderdduizenden blokken). Standaard DNC produceert onaanvaardbare oppervlaktemarkeringen. De externe buffer van de A16B-2200-0918 zorgt voor een vlekkeloze bloktoevoer zonder haperingen.

Fout grafische kaart met DNC-fout:Een serie 16/18 CNC verliest tegelijkertijd zowel zijn grafische controlemogelijkheden als zijn Remote Buffer DNC-communicatie. De A16B-2200-0918 wordt geïdentificeerd. Vervanging herstelt beide functies.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A16B-2200-0910 (Optie 1 Grafisch + RS-232) en A16B-2200-0918 (Optie 1 Grafisch + Externe buffer)?

De A16B-2200-0910 bedient de eerdere Series 16 (F16-model), met toevoeging van graphics en standaard RS-232C-communicatie. De A16B-2200-0918 bedient de Series 16-B (F16B-model) en upgradet de communicatie van RS-232C naar Remote Buffer - een snellere, gebufferde DNC-interface die problemen met de DNC-timing elimineert. Citeert A16B-2200-0918 op , wat de verbeterde mogelijkheden weergeeft ten opzichte van de standaard optiekaart.

Vraag 2: Betekent Core Exchange dat het defecte bord moet worden geretourneerd?

Ja. "kernuitwisseling is vereist" voor A16B-2200-0918. Er wordt een vervangend bord meegeleverd en het defecte bord moet als kern worden geretourneerd. Het wisselkrediet verlaagt de nettokosten. In tegenstelling tot de standaardaankoop is kernuitwisseling niet optioneel: het defecte apparaat moet worden ingediend.

V3: Als A16B-2200-0918 uitvalt, stopt de DNC-werking dan volledig?

Als de Remote Buffer-hardware uitvalt, is de Remote Buffer DNC-modus niet langer beschikbaar. De CNC ondersteunt mogelijk nog steeds de standaard RS-232C-communicatie via andere poorten. Of de CNC kan blijven werken in een gedegradeerde DNC-modus hangt af van de specifieke machineconfiguratie en of er alternatieve seriële poorten beschikbaar zijn voor druppelvoeding DNC.

V4: Moet voor het vervangen van A16B-2200-0918 een herinvoer van de DNC-communicatieparameters plaatsvinden?

Communicatieparameters (baudsnelheid, stopbits, pariteit, externe bufferinstellingen) worden opgeslagen in de hoofdparameter SRAM van de CNC – niet op de optiekaart. Na het plaatsen van de vervangende A16B-2200-0918 worden de bestaande communicatieparameters automatisch opnieuw toegepast. Controleer de DNC-communicatie met een testprogramma-overdracht voordat u terugkeert naar de productie.

V5: Is A16B-2200-0918 ook compatibel met FANUC Series 18-machines?

compatibiliteit met "FANUC Series 16/18 CNC-besturingssystemen." De Series 16 en 18 delen dezelfde architectuur voor optiekaarten, en het Optie 1-slot accepteert dezelfde kaarten op beide platforms. De aanduiding "F16B" in de lijst verwijst naar de platformfamilie van de 16/18 B-generatie.
