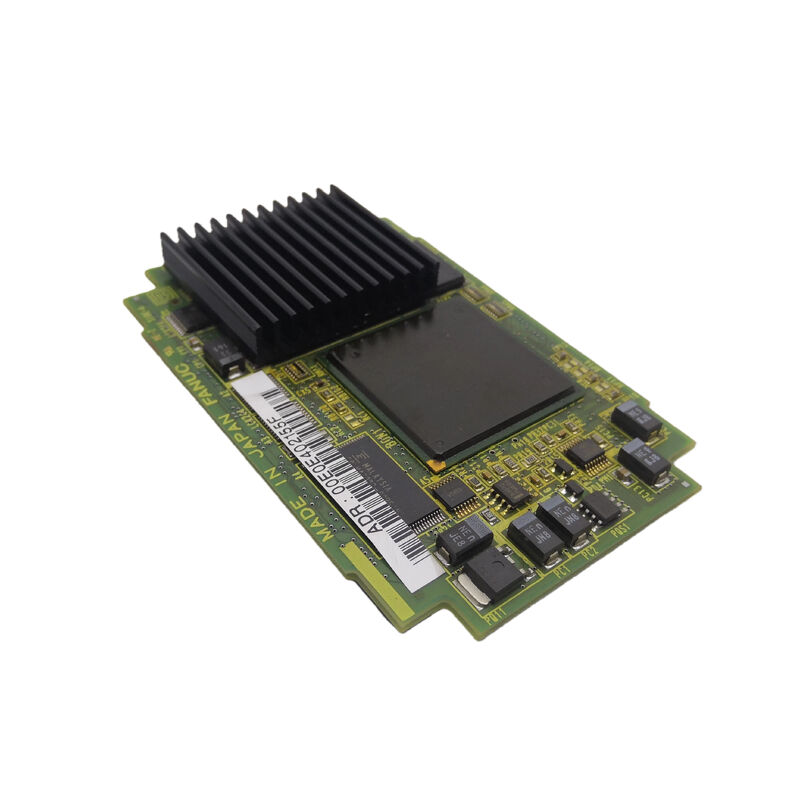

A20B-3300-0311 Fanuc-printplaat A20B33000311 A2OB-33OO-O3II

A20B-3300-0311 | FANUC-serie 16i-B en 18i-B CPU-module - insteekprocessorkaart / A20B-3300-031x-familie / CNC-besturing

Serie 16i-B en 18i-B – Een platform met diepte

KFAS LLC bevestigt: "A20B-3300-0311 wordt veel gebruikt in besturingen uit de Fanuc 16iB- en Fanuc 18iB-serie." De onderhoudshandleiding referentie B-63525EN heeft betrekking op het 16i-B, 18i-B en 21i-B platform, waarbij de A20B-3300-0311 wordt geplaatst in de tweede generatie (Model B) i-serie CNC-hardware van FANUC.

De A20B-3300-0311 is de Pentium CPU-basismodule voor het 16i-B/18i-B-platform: de processorkaart die de CNC-systeemsoftware uitvoert vanuit het ingebouwde werkgeheugen. Het vertegenwoordigt de standaardprocessorconfiguratie die de generatie van de 031x-familie CPU-modules voor dit platform tot stand heeft gebracht.

Belangrijke productinformatie

A20B-3300-031x — De standaard Pentium CPU-modulefamilie

De 031x-reeks vormde de generatie van de Pentium-klasse CPU-modules voor het FANUC i-series B-platform. Bevestigde varianten zijn geschikt voor verschillende CNC-modellen uit de iB-serie:

De 031x-familie bedient de volledige iB-generatie op meerdere CNC-platforms; elke variant kwam overeen met de specifieke moederbordsocket en softwarevereisten van de CNC.

Toepassingsscenario's

16i-B CPU-modulefout:Een FANUC Serie 16i-B bewerkingscentrum ontwikkelt CNC-opstartfouten. De A20B-3300-0311 wordt geïdentificeerd als de fout. Vervanging herstelt de CNC-verwerkingsfunctie.

Onderhoud 18i-B CNC-controller:Een draaicentrum uit de serie 18i-B ondergaat gepland elektronisch onderhoud. De A20B-3300-0311 wordt vervangen als onderdeel van een uitgebreide vernieuwing van de CPU-module.

Veelgestelde vragen

Vraag 1: Is A20B-3300-0311 specifiek voor 16i-B/18i-B of wordt deze ook gebruikt in 21i-B?

Of 0311 direct compatibel is in een 21i-B-slot hangt af van de specifieke moederbordconfiguratie – bevestig dit in de hardwaredocumentatie.

Vraag 2: Wat zijn de processor- en geheugenspecificaties van de A20B-3300-0311?

De 031x-familie maakt gebruik van processors uit de Pentium-klasse. De specifieke kloksnelheid en DRAM-capaciteit van A20B-3300-0311 worden bevestigd op het label van de geïnstalleerde module en de Fanuc 16i-B/18i-B Onderhoudshandleiding B-63525EN. Gerelateerde 031x-modules zijn onder meer: ​​0312 (16 MB), 0313 (32 MB SDRAM) en 0319 (32 MB) - wat het geheugenbereik van de 031x-familie bevestigt.

V3: Heeft het vervangen van A20B-3300-0311 invloed op CNC-parameters of programma's?

Nee. CNC-parameters en programma's bevinden zich in SRAM- en FROM-modules, gescheiden van de CPU-module. Het vervangen van A20B-3300-0311 heeft geen invloed op opgeslagen gegevens. Na het aanbrengen van de vervanging start de CNC op vanaf FROM en leest automatisch de parameters van SRAM.

Vraag 4: Op welke moederbordtypes kan de A20B-3300-0311 worden aangesloten?

De Series 16i-B en 18i-B maken gebruik van meerdere moederbordconfiguraties: stand-alone in een kast gemonteerde kaarten en LCD-geïntegreerde kaartassemblages. De A20B-3300-0311 wordt voor beide configuraties aangesloten op de CPU-moduleaansluiting op het betreffende moederbord. Bevestig het type host-moederbord in de hardwaredocumentatie van de machine.
