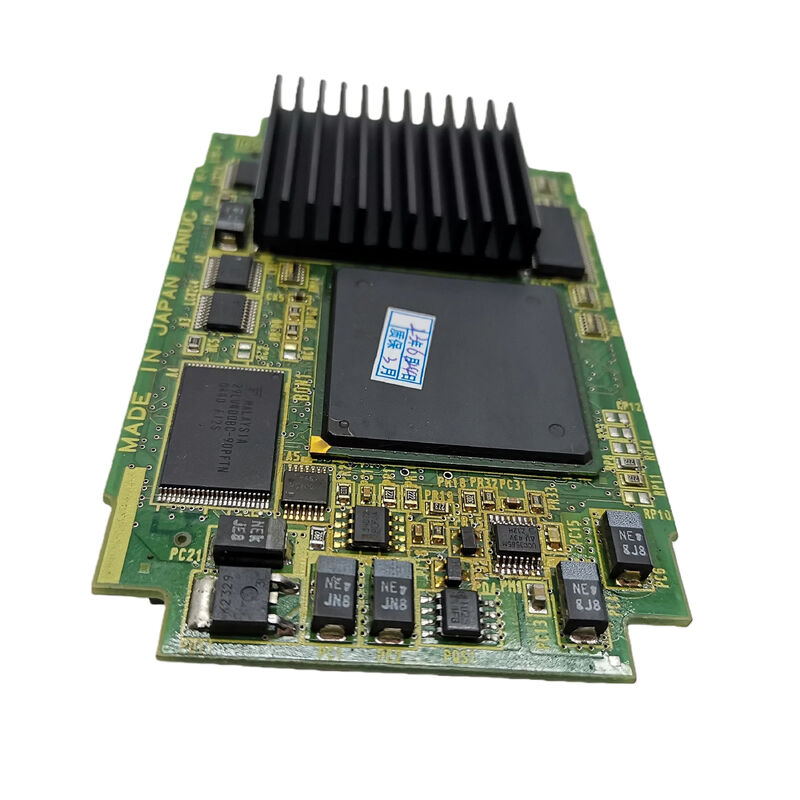

A20B-3300-0313 Fanuc CPU-kaart A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313∙ FANUC F0i-C Pentium CPU-module 32MB SDRAM / serie 0i-C CNC / plug-in processorkart / machinecontrole en logica

Serie 0i-C The Pentium Era CNC Platform

De FANUC-serie 0i-C (F0i-C) is de derde generatie van het 0i CNC-platform.De Intel Pentium-processor van de A20B-3300-0313 markeert een belangrijke stap van de 486DX2-klasse hardware van de eerdere 0i-A-generatie:

Verwerkingsarchitectuur:De Pentium introduceert een superskalaire pipeline die twee instructies per clockcyclus kan uitvoeren (in tegenstelling tot de 486's enkele instructie per cyclus).

CNC-taken die op computing gebonden zijn ∙ complexe interpolatie met meerdere gelijktijdige assen,hoge vooruitziende blokken tellen ️ het doorvoervoordeel van de Pentium vertaalt zich in meer programmablokken die per milliseconde worden verwerkt.

Wijdere gegevenspad:De 64-bits externe databus van de Pentium (in tegenstelling tot de 486's 32-bits) verdubbelt de geheugenbandbreedte per klokcyclus.Voor geheugenintensieve CNC-bewerkingen: het laden van grote programmablokken in de vooruitkijkbuffer, het verwerken van de real-time parameter tabellen

32 MB SDRAM:De A20B-3300-0313 integreert 32 MB SDRAM rechtstreeks op de CPU-module.Voor een CNC die de volledige 0i-C-software suite met geavanceerde opties uitvoert, 32MB zorgt voor de benodigde werkruimte.

Belangrijkste specificaties

Ethernet en geavanceerde verwerking

De beschrijving van fanuc-controller.com merkt op dat de A20B-3300-0313 is "ontworpen voor gebruik in FANUC CNC-controllers (bijv. Series 21i met ingebedde Ethernet en geavanceerde verwerkingseisen)." De Pentium processor en 32 MB SDRAM capaciteit ondersteunt de geavanceerde functies van de 0i-C/21i generatie:

• Ingebouwde Ethernet voor DNC en gegevensverzameling
• PC functie voor aangepaste HMI toepassingen
• Programma met een hogere dichtheid voor een soepeler contouren met hoge snelheid
• Geavanceerde PMC-functies

Toepassingsscenario's

0i-C CNC CPU-module storing:Een serie 0i-C CNC ontwikkelt een fout op processorniveau alarmen die wijzen op CPU-kaartfalen, CNC-stalletjes halverwege de opstart of intermitterende systeemreset.Het vervangen van de A20B-3300-0313 CPU-module herstelt de verwerkingskern zonder enige andere module te beïnvloeden.

Geplande vervanging van de CPU-module:Een machine van hoge productie met een langdurige 0i-C CNC vervangt de A20B-3300-0313 als onderdeel van een preventief onderhoudsschema, waardoor de levensduur van de CPU-module opnieuw wordt ingesteld.

Veelgestelde vragen

Vraag 1: Moet de A20B-3300-0313 het SDRAM na installatie configureren of testen?

De SDRAM is rechtstreeks geïntegreerd in de A20B-3300-0313-module ∙ het vereist geen afzonderlijke configuratie of testen.de POST (Power-On Self Test) van de CNC test automatisch de SDRAM als onderdeel van de startsequentieEen SDRAM-fout die in dit stadium wordt gedetecteerd, genereert een systeemalarm voordat de CNC normaal werkt.

V2: Hoe is A20B-3300-0313 vergeleken met de A20B-3300-0475 (A3-type, 128MB DRAM)?

Beide zijn plug-in CPU-modules in de A20B-3300-serie, maar voor verschillende CNC-generaties:

• A20B-3300-0313: Pentium klasse, 32 MB SDRAM, voor serie 0i-C
• A20B-3300-0475: A3-type, 128 MB DRAM, voor nieuwere platformen (0i-D A3-configuratie)

De 32 MB SDRAM op 0313 versus 128 MB op 0475 weerspiegelt de software footprint en verwerking vereisten van hun respectieve CNC generaties.

V3: Wat dient te worden gecontroleerd wanneer A20B-3300-0313 als defect wordt vermoed?

Voordat de CPU-module wordt vervangen: controleer of de voedingsrails van de hoofdslot van het bord voldoen aan de specificaties (5V en 3,3V, indien van toepassing); controleer of de FROM-modules correct zijn geplaatst en onbeschadigd zijn;controleer of de SRAM-batterij gezond is (een uitgeputte SRAM-batterij kan symptomen veroorzaken die CPU-fouten nabootsen)Als alle externe factoren correct zijn bevestigd en systeemalarmen nog steeds wijzen op storingen op CPU-niveau, is de vervanging van de A20B-3300-0313 geschikt.

V4: Is de Pentium-processor op A20B-3300-0313 een standaard Intel-gebruikers-CPU of een FANUC-specifieke ingebedde variant?

De processor van de Pentium-klasse die in FANUC CNC-modules wordt gebruikt, is een ingebedde industriële versie van de Intel Pentium-architectuur, geselecteerd voor het uitgebreide temperatuurbereik, de betrouwbaarheidsspecificaties,en levensduur beschikbaarheidseisen van industriële CNC toepassingenHet is niet hetzelfde apparaat als een standaard desktop PC Pentium, hoewel het dezelfde instructieset architectuur gebruikt.
