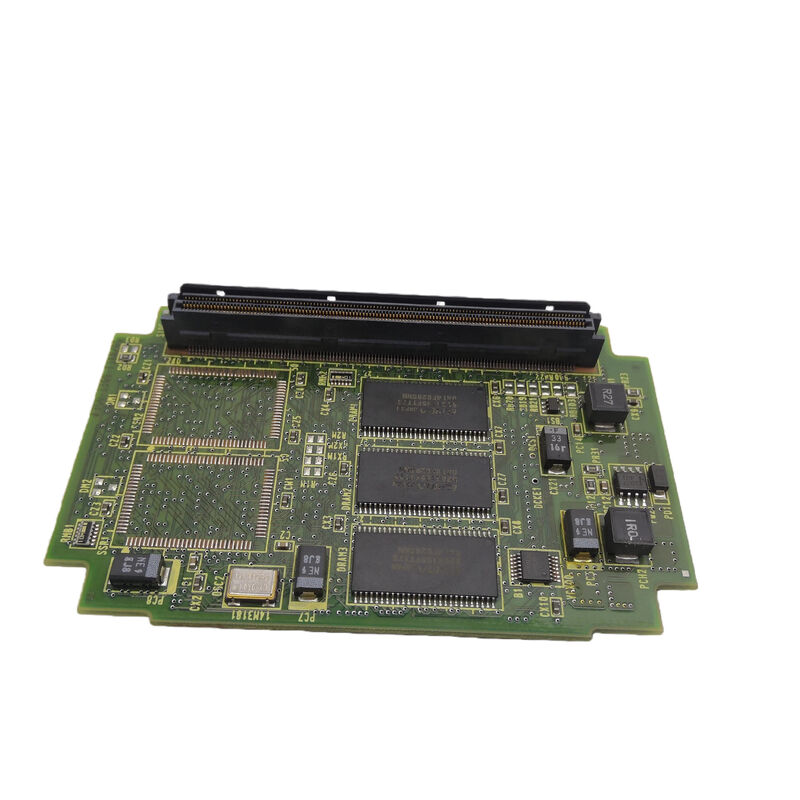

A20B-3300-0362 | FANUC displaybesturingsmodule — CNC-operatorinterface/displaydriver/A20B-3300-036x-serie

Displaybedieningsmodule — Toegewijde displayverwerking

De A20B-3300-0362 is een displaybesturingsmodule: een speciale plug-inkaart die de operatordisplay-interface van de CNC beheert. In plaats van de hoofd-CPU-module te belasten met displaybeheer, wijst de architectuur van FANUC de displaybediening toe aan een speciale module.

Deze scheiding levert belangrijke operationele voordelen op:

Onafhankelijke weergavebandbreedte:De hoofd-CPU kan zich volledig concentreren op bewegingsinterpolatie, servocoördinatie en PMC-uitvoering zonder verwerkingsbronnen te delen met beeldschermvernieuwing en schermbeheer.

Stabiele operatorinterface:Zelfs wanneer het bewegingssysteem van de CNC op maximale rekenkracht staat (complexe 5-assige contouren, meerassige vooruitkijk, snelle blokverwerking) zorgt de displaymodule voor vloeiende schermupdates en een responsieve verwerking van toetsinvoer.

Modulaire foutisolatie:Als de displaymodule een fout vertoont, wordt de bewerkingscapaciteit van de CNC niet beïnvloed. Omgekeerd kan een hoofd-CPU-fout worden gediagnosticeerd via een functionerende displaymodule die alarm- en statusinformatie kan blijven verstrekken.

Belangrijke productinformatie

A20B-3300-036x — Architectuur voor weergavebesturing

Binnen de A20B-3300-serie groepeert de 036x-reeks displaygerelateerde besturingsmodules. De A20B-3300-0362 is de displaybesturingsmodule binnen deze groep en beheert de gegevensstroom van de door de software gegenereerde scherminhoud van de CNC naar de fysieke displayhardware van de operator.

De weergavebesturing in een FANUC CNC omvat verschillende lagen:

Videogeneratie:Het omzetten van de interne weergavegegevens van de CNC (teksttekens, grafische primitieven, cursorpositie) naar het videosignaalformaat dat de controller van het LCD-scherm verwacht.

Karakter- en grafische weergave:De weergavemodule kan de op ROM gebaseerde tekenset bevatten die wordt gebruikt voor CNC-tekstweergave, en de grafische weergavelogica voor grafische elementen (grafieken voor de positie van de assen, alarmindicatoren, knoppen op het scherm).

Synchronisatie weergeven:Het genereren van de horizontale en verticale synchronisatiesignalen die zorgen voor een stabiele weergavetiming, waardoor elke regel pixels op de juiste positie binnen het weergaveframe wordt geschreven.

Verwerking van belangrijke invoer:De toetsmatrixscans van het operatortoetsenbord worden vaak beheerd door de controller van de display-eenheid - de displaymodule kan sleutelscangegevens verwerken en gedecodeerde sleutelcodes doorgeven aan de hoofd-CPU.

Toepassingsscenario's

CNC-weergavefout:Een FANUC CNC krijgt weergaveproblemen: een vervormd scherm, onjuiste weergave van tekens of weergaveverlies terwijl de CNC doorgaat met bewerken. De displayregelmodule A20B-3300-0362 wordt als de fout geïdentificeerd. Vervanging herstelt de correcte weergavefunctie.

Onderhoud displaysysteem:Een FANUC CNC-besturingssysteem ondergaat elektronisch onderhoud. De displayregelmodule A20B-3300-0362 wordt vervangen samen met andere verouderde regelmodules.

Veelgestelde vragen

Vraag 1: Heeft de storing A20B-3300-0362 invloed op de CNC-bewerkingsmogelijkheden?

De displaybedieningsmodule verzorgt de operatorinterface: het scherm en de toetsenbordfuncties. Als dit mislukt, verliest de operator de visuele interface, maar blijven de belangrijkste bewerkingsfuncties van de CNC (programma-uitvoering, servobesturing, PMC) doorgaan op de hoofd-CPU-module. In de praktijk is een veilige bediening onmogelijk zonder een werkend display, maar de machine stopt niet mechanisch als gevolg van een defect aan de displaymodule.

V2: Welke FANUC CNC-modellen gebruiken A20B-3300-0362?

De A20B-3300 displaybesturingsmodules bedienen verschillende FANUC CNC-generaties die gebruik maken van de modulaire displaycontrollerarchitectuur. Bevestig het specifieke CNC-model uit de tabel met reserveonderdelen in de toepasselijke FANUC CNC-hardwarehandleiding.

V3: Is er voor het vervangen van A20B-3300-0362 softwareconfiguratie nodig?

De displaybesturingsmodule is een hardware-interfacekaart en vereist doorgaans geen softwareconfiguratie na vervanging. De weergavefunctie wordt automatisch hersteld wanneer de vervangende module wordt geplaatst en het systeem wordt opgestart. Bevestig dit uit de toepasselijke FANUC-servicedocumentatie.

V4: Wat is de relatie tussen A20B-3300-0362 en de GUI-module (A20B-3300-0551)?
