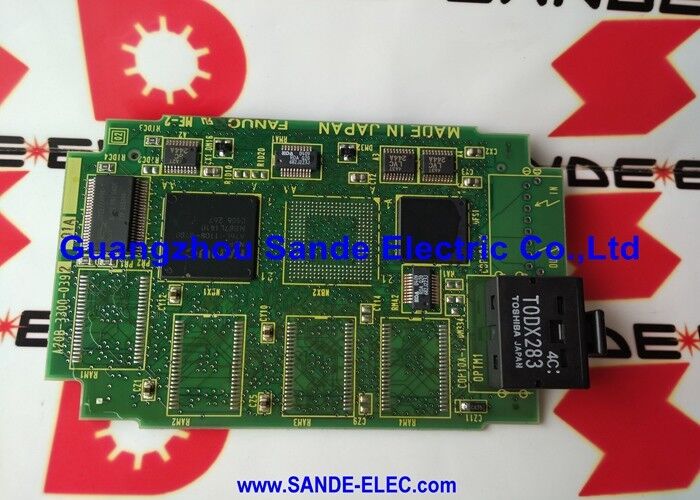

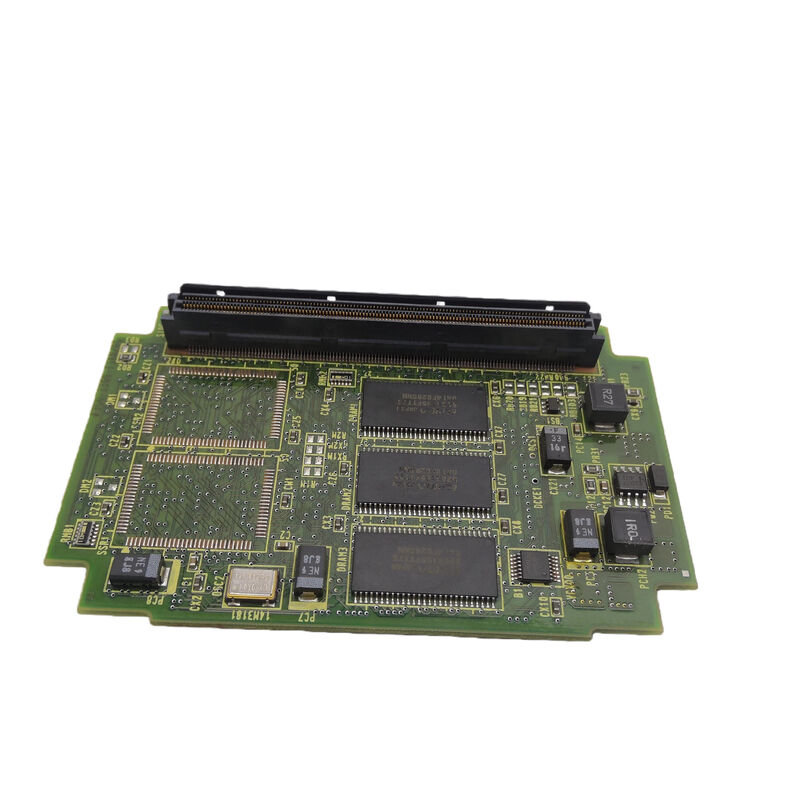

A20B-3300-0390 Fanuc-printplaat A20B33000390 A2OB-33OO-O39O

A20B-3300-0390 ∙ FANUC 8-assige FSSB Servo Control Card ∙ C5410A / Series 16i-B en R-J3iB / Single-Channel Fiber-Optic Servo Bus

8 Assen op één FSSB-kanaal

De A20B-3300-0390 plaatst 8 servo-askanalen op een enkele FSSB-vezeloptische verbinding.maar de dichtheid van de controle bereikt via één communicatiekanaal.

De FSSB (Fiber-optic Servo Serial Bus) maakt meerdere servo-aandrijvingen van een enkele vezelkabel afkomstig van de servo-besturingskaart. The A20B-3300-0390 manages all the timing and data exchange for 8 drives in this daisy chain — transmitting position commands to each drive and receiving encoder feedback from each drive within the FSSB cycle time.

Voor een bewerkingscentrum van de serie 16i-MB met 8 gecontroleerde assen of een robot R-J3iB met 6 gewrichtsassen plus externe assen biedt deze kaart de volledige FSSB-servo-interface vanuit één slot.

Belangrijkste specificaties

A20B-3300-039x De servocardfamilie

Het 039x-bereik is de C5410A servocardfamilie, met verschillende asgetallen:

Toepassingsscenario's

Servofout van het 8-assige bewerkingscentrum van de serie 16i-MB:Een FANUC 16i-MB-bewerkingscentrum met 8 gecontroleerde assen (X, Y, Z, A, B plus werktuigwissel- en palletassen) ontwikkelt FSSB-communicatiealarmen op meerdere assen.De A20B-3300-0390 wordt geïdentificeerd als de foutVervanging herstelt alle 8-assige FSSB communicatie.

R-J3iB robot servo kaart fout:Een FANUC R-J3iB robotcontroller ontwikkelt gezamenlijke servo alarmen. De A20B-3300-0390 8-asservo kaart is de geïdentificeerde fout.

Veelgestelde vragen

V1: Wat betekent "1 kanaal FSSB" voor de A20B-3300-0390?

1 kanaal betekent dat de 8 assen allemaal een enkele FSSB-vezeloptische daisy-chain delen die afkomstig is van deze kaart.De C5410A op de kaart beheert de volledige 8-drive communicatie in elke FSSB cyclusDit verschilt van multi-channel FSSB-kaarten waarbij asgroepen op afzonderlijke vezelketens zijn.

V2: Wat is het verschil tussen A20B-3300-0390 (8-as) en A20B-3300-0391 (6-as)?

Beide gebruikten de C5410A ASIC en de single-channel FSSB. Ze zijn dezelfde servocardfamilie, verschillend alleen in asgetal.De 6-assige variant is geschikt voor standaard 6-gewrichtsrobotkarrosseriën of 6-assige CNC-configuratiesDe twee zijn niet uitwisselbaar, ook al delen ze dezelfde ASIC.

Vraag 3: Is het vervangen van A20B-3300-0390 vereist servo parameter wijzigingen?

Alle servoasparameters (winst, motortype, encodertype, versnellingslimieten) bevinden zich in de hoofd-SRAM van de CNC- of robotcontroller.het systeem herlaadt automatisch alle asparameters. Bevestig de correcte servo-respons bij lage snelheid op alle acht assen voordat de volledige werking wordt hervat.

V4: Onder welke omgevingsomstandigheden werkt de A20B-3300-0390?

IP20-bescherming tegen vingers en voorwerpen van vergelijkbare grootte die de elektronica van de kaart binnendringen, geschikt voor installatie in een afgesloten regelaarkas.voor industriële omgevingen zonder extra koelingDe CE-certificering bevestigt de naleving van de Europese richtlijnen inzake veiligheid, EMC en milieu.
