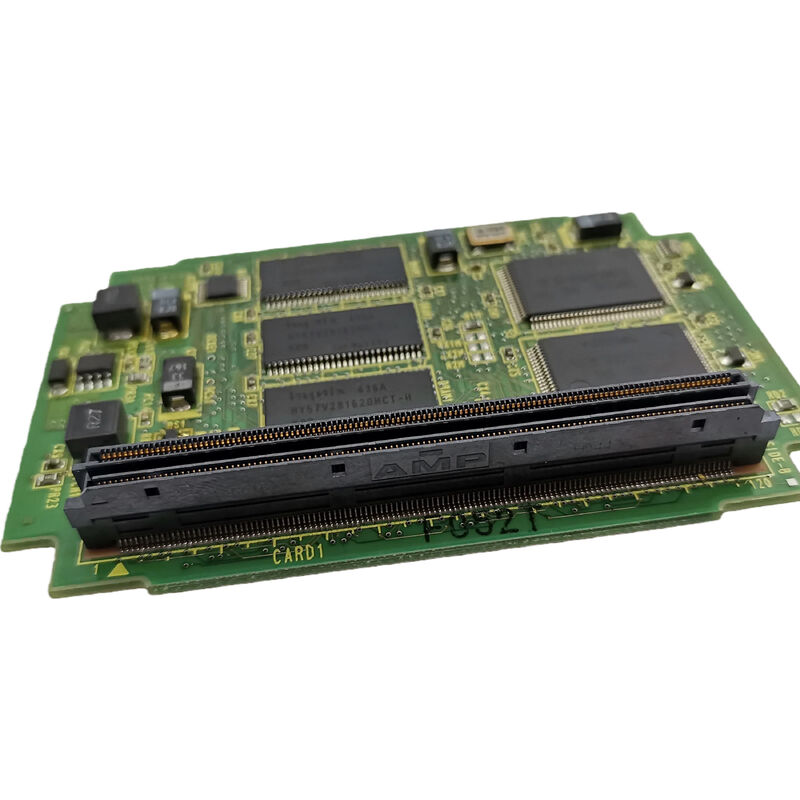

A20B-3300-0393 Fanuc PCB-bord A20B33000393 A2OB-33OO-O393

A20B-3300-0393 | FANUC 2-assige FSSB-servobesturingskaart — Eenkanaals/2-assige CNC-module/A20B-3300-039x-serie

2-assige FSSB — Compacte servobesturing

De A20B-3300-0393 levert 2-assige FSSB-servobesturing in één enkele insteekkaart. Terwijl de 8-assige (0390) en 6-assige (0391) varianten in dezelfde familie zich richten op meerassige machines en robotcontrollers, dient de 2-assige kaart voor toepassingen waarbij slechts twee servo-assen FSSB-aangesloten besturing nodig hebben.

Twee assen is het fundamentele minimum voor CNC-beweging – en bestrijkt een aanzienlijk deel van de populatie CNC-bewerkingsmachines:

Basis CNC-draaibanken:Het eenvoudigste CNC-draaicentrum bestuurt de Z-as (sledebeweging langs het bed) en X-as (dwarsschuifbeweging voor diametercontrole). Precies 2 assen. De A20B-3300-0393 dekt deze configuratie volledig af met één kaart.

2-assige slijpmachines:Een vlakslijpmachine of rondslijpmachine met servo X- en Z-assen – niet meer – maakt gebruik van een servobesturing met 2 assen.

Hulppositioneerders met 2 assen:In robotcellen of FMS (Flexible Manufacturing Systems) zorgen 2-assige servopositioneerders voor de oriëntatie of overdracht van het werkstuk. De A20B-3300-0393 biedt de FSSB-servo-interface voor deze perifere servo-eenheden.

Servo-upgrades van analoog naar FSSB:Machines die oorspronkelijk een analoge servo-interface gebruikten, kunnen, wanneer ze worden geüpgraded naar FSSB-compatibele schijven, A20B-3300-0393 gebruiken om de FSSB-hostinterface te bieden voor een configuratie met 2 assen.

Belangrijkste specificaties

A20B-3300-039x-familie — Opties voor aantal assen

De 039x C5410A-servokaartfamilie bestrijkt het volledige bereik van FSSB-astellingen:

De 2-assige kaart is het compacte uiteinde van deze familie en biedt de essentiële FSSB-servo-interface voor de meest elementaire CNC-asconfiguraties. Ondanks het kleinere aantal assen, gebruikt het dezelfde FSSB-technologie en servobesturingsarchitectuur als de broers en zussen met een hoger aantal assen.

Toepassingsscenario's

Fout in servokaart 2-assige CNC-draaibank:De Z- en X-assen van een CNC-draaibank ontwikkelen gelijktijdige FSSB-communicatiealarmen. De A20B-3300-0393 wordt geïdentificeerd als de fout. Vervanging herstelt de FSSB-communicatie op de Z- en X-as.

Servo-interface voor 2-assige positioneerder:De 2-assige servoversteller van een robotcel gebruikt A20B-3300-0393 als de FSSB-servokaart voor zijn positionele aandrijvingen.

Veelgestelde vragen

Vraag 1: Wat gebeurt er als de FSSB-serieschakeling tussen de twee schijven wordt onderbroken?

Als de glasvezelkabel tussen Drive 1 en Drive 2 kapot is, kan de FSSB-kaart niet langer communiceren met Drive 2. As 2 genereert FSSB-communicatiealarmen. De integriteit van beide glasvezelverbindingen – van de kaart naar Drive 1 en van Drive 1 naar Drive 2 – moet worden gehandhaafd om beide assen te laten functioneren.

Vraag 2: Kan de A20B-3300-0393 meer dan 2 assen aandrijven als er extra aandrijvingen aan de FSSB-keten worden toegevoegd?

Nee. De A20B-3300-0393 is slechts voor 2 assen geconfigureerd. De FSSB-protocolconfiguratie van de servokaart definieert hoeveel aandrijvingen in elk FSSB-frame worden geadresseerd. Het toevoegen van een derde schijf aan de serieschakeling wordt niet herkend; er worden slechts 2 assen bediend.

V3: Moet voor het vervangen van A20B-3300-0393 de servoparameter opnieuw worden ingevoerd?

Nee. Servoparameters voor beide assen bevinden zich in het hoofd-SRAM van de CNC. Na het aanbrengen van de vervanging laadt de CNC de parameters automatisch opnieuw. Controleer de servorespons bij lage snelheid op beide assen voordat de productie wordt hervat.

V4: Is de FSSB-verbinding van A20B-3300-0393 identiek aan die van A20B-3300-0391 (6-assig)?

Beide gebruiken dezelfde fysieke FSSB-interface: een glasvezelconnector die wordt aangesloten op de eerste schijf in de serieschakeling. De glasvezelkabels en schijfhardware zijn compatibel met de hele 039x-familie. Het verschil is het aantal schijven waarvoor het protocol van de kaart is geconfigureerd: 2 voor A20B-3300-0393, 6 voor A20B-3300-0391.

Vraag 5: Op welke servoversterkerversterkers kan de A20B-3300-0393 worden aangesloten?

De A20B-3300-0393 kan worden aangesloten op elke FANUC-servoversterker met een FSSB-ingangsconnector, inclusief Alpha-i SVM1-, SVM2- en SVM3-serie (A06B-6096, A06B-6114) en βi-serie drives met FSSB-interface. De aandrijving moet de FSSB-protocolversie ondersteunen die compatibel is met het CNC-systeem.
