A20B-3300-0420 Fanuc-printplaat A20B33000420 A2OB-33OO-O42O

A20B-3300-0420 | FANUC grafische gebruikersinterfacemodule — 64 MB DRAM / speciale displayprocessor / CNC-operatorinterface

GUI-module 64 MB — Speciale weergaveverwerking

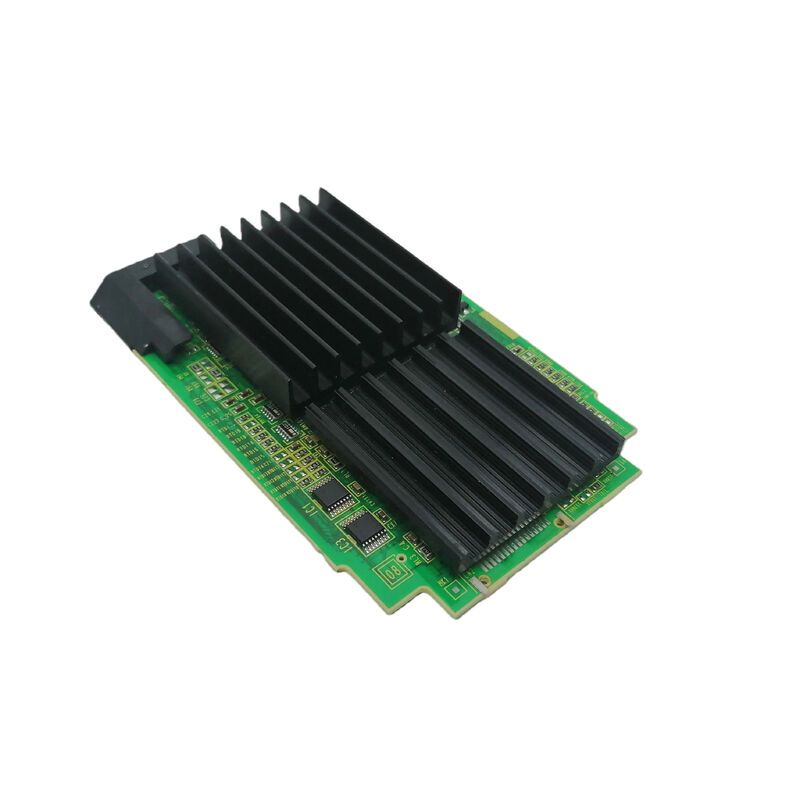

De A20B-3300-0420 is een speciale grafische gebruikersinterfacemodule: een plug-in processorkaart die exclusief is toegewezen aan het bedieningsdisplay en de grafische interfacefuncties van de CNC.

Het architecturale principe van FANUC voor geavanceerde CNC-systemen verdeelt de verwerkingsverantwoordelijkheid:

Hoofd CPU-module:Verwerkt G-code-uitvoering, servo-asinterpolatie, PMC-ladder en alle machinebesturingsfuncties. De werklast schaalt mee met de complexiteit van de machine.

GUI-module (A20B-3300-0420):Verwerkt alles wat de operator ziet: genereren van scherminhoud, grafische weergave van toolpaden, menubeheer, verwerking van toetsinvoer en pc-functie, indien ingeschakeld. De verwerking van de GUI-module is volledig onafhankelijk van de bewerkingslast.

Deze onafhankelijkheid zorgt ervoor dat het scherm responsief en stabiel blijft, zelfs wanneer de hoofd-CPU zwaar wordt belast met complexe bewegingsberekeningen over meerdere assen.

Belangrijkste specificaties

64 MB — Welke beeldschermverwerking heeft dit geheugen nodig?

64MB ondersteunt de volledige GUI-functieset voor het CNC-platform dat de 0420 bedient:

Buffers weergeven:Een full-color 800×600 LCD-scherm vereist ongeveer 1,4 MB per framebuffer. Met buffers aan de voor- en achterkant voor soepele schermupdates verbruikt dit ongeveer 3 MB – ruim binnen de toewijzing van 64 MB.

Grafische gereedschapsbaan:De grafische programmacontrolefunctie van de CNC geeft het gereedschapspad weer als een 3D- of 2D-afbeelding. Dit vereist het opslaan van de ontlede gereedschapspadcoördinaten, het uitvoeren van de 3D-naar-2D-projectie en het bewaren van het weergegeven beeld in het geheugen. 64 MB biedt hiervoor voldoende ruimte, zelfs bij complexe multitoolprogramma's.

Beheer van menu- en schermstatus:Alle CNC-schermweergaven — POSITION, PROG, OFFSET, DIAGNOSE, MESSAGE, GRAPH — behouden hun huidige inhoud tegelijkertijd in het geheugen van de GUI-module, zodat er onmiddellijk van scherm kan worden gewisseld. De gecombineerde statusgegevens passen comfortabel in 64 MB.

Runtime PC-functie (indien ingeschakeld):De PC-functielaag, indien aanwezig, loopt naast de CNC-weergavefunctie. 64 MB biedt werkruimte voor standaard pc-functietoepassingen zonder geheugendruk.

Toepassingsscenario's

GUI-modulefout - weergaveverlies terwijl CNC doorgaat:Er treedt een displayfout op bij een FANUC CNC: het bedieningspaneel toont geen beeld of een bevroren scherm terwijl de CNC doorgaat met bewerken. De A20B-3300-0420 wordt geïdentificeerd als de fout. Vervanging herstelt het display.

Onderhoud GUI-module:Een FANUC CNC met langere bedrijfsuren ondergaat besturingsonderhoud. De A20B-3300-0420 wordt vervangen om de weergavemodule in een bekende goede staat te herstellen en leeftijdsgerelateerde achteruitgang van het scherm te elimineren.

Veelgestelde vragen

Vraag 1: Als de A20B-3300-0420 uitvalt tijdens een bewerkingscyclus, stopt de machine dan?

De hoofd-CPU gaat door met het uitvoeren van het programma; asbewegingen en PMC-sequenties worden niet beïnvloed door fouten in de GUI-module. Het display geeft een fout weer of wordt donker, waardoor het voor de operator onmogelijk wordt om de cyclus te controleren. De juiste actie is om het huidige programmablok veilig te laten voltooien en vervolgens de fout in de GUI-module op te lossen.

Vraag 2: Kan A20B-3300-0420 (64 MB) A20B-3300-0551 (128 MB) vervangen in dezelfde CNC?

Dit zijn verschillende geheugenconfiguraties van de GUI-module. De 64MB-variant is geen vervanging voor de 128MB-variant als de software of pc-functie van de CNC 128MB vereist. Als de capaciteit van 64 MB echter voldoende is voor de specifieke CNC-configuratie, is de 0420 mogelijk compatibel. Controleer dit in de toepasselijke FANUC-hardwaredocumentatie voordat u vervangt.

Vraag 3: Slaat de GUI-module CNC-parameters of programma's op?

Nee. CNC-parameters, onderdeelprogramma's en PMC-ladder bevinden zich in speciale SRAM- en FROM-modules op het moederbord. De 64 MB DRAM van de GUI-module is een vluchtig werkgeheugen; het bevat alleen weergavestatus- en runtimegegevens. Het vervangen van A20B-3300-0420 heeft geen invloed op opgeslagen bewerkingsgegevens.

Vraag 4: Welke CNC-platforms gebruiken A20B-3300-0420?

De A20B-3300-0420 bedient FANUC CNC-platforms die gebruik maken van de modulaire GUI-architectuur van de A20B-3300 – voornamelijk CNC's uit de i-serie met speciale slots voor displaymodules. Bevestig het toepasselijke CNC-model uit de tabel met reserveonderdelen in de hardwaredocumentatie.

Q5: Is de A20B-3300-0420 (64MB) geschikt voor CNC-systemen met PC-functie?

64 MB is voldoende voor pc-functietoepassingen van gemiddelde omvang. Standaard HMI-aanpassing, DNC-communicatiesoftware en toepassingen voor het verzamelen van productiegegevens werken doorgaans binnen een GUI-moduleruntime van 64 MB. Als de pc-functietoepassing hogere geheugenvereisten heeft, is de 128 MB GUI-module (A20B-3300-0551) geschikter.
