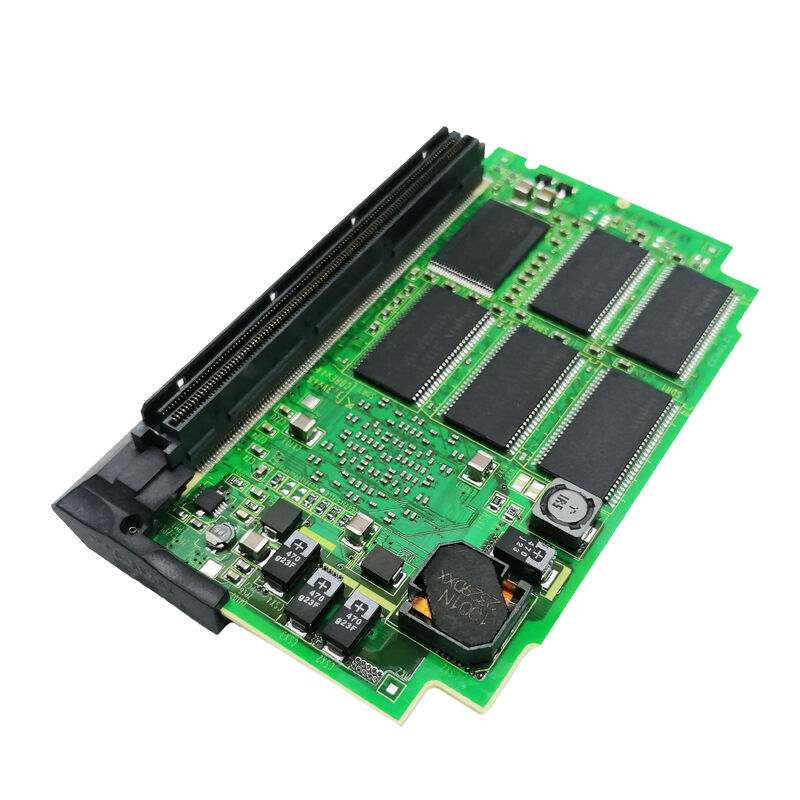

A20B-3300-0440 Fanuc-printplaat A20B33000440 A2OB-33OO-O44O

A20B-3300-0440 | FANUC FSSB 2-weg asservomodule B26 — 30i / 31i / 32i / R-30i / DSP4 / multi-pad servo-uitbreiding

2-pad servomodule - wat "2-pad" betekent

"2 PATH" in de FANUC CNC-terminologie verwijst naar 2-padbesturing: een CNC-configuratie waarbij twee onafhankelijke programmasequenties gelijktijdig worden uitgevoerd binnen dezelfde controller. Elk pad heeft zijn eigen programmablok, zijn eigen spil, zijn eigen set servo-assen en zijn eigen coördinatensysteem. Dit verschilt van meerassige enkelpadbesturing. Bij enkelpadsystemen dragen alle assen bij aan één gecoördineerd bewegingsverloop.

In 2-padsystemen werken de twee paden onafhankelijk: pad 1 draait mogelijk de hoofdspil, terwijl pad 2 tegelijkertijd de subspil bewerkt, waarbij elk verschillende programmablokken uitvoert. De A20B-3300-0440 biedt de FSSB-servo-interface die deze 2-padarchitectuur ondersteunt: de dubbele FSSB-paden zijn verbonden met de servoaandrijvingen die beide CNC-programmapaden tegelijkertijd bedienen.

Belangrijke productinformatie

DSP4 — Geavanceerde servoverwerkingstechnologie

De A20B-3300-0440 maakt gebruik van DSP4-technologie (Digital Signal Processor, 4e generatie). DSP4 vertegenwoordigt FANUC's geavanceerde servoverwerkings-ASIC voor het 30i/31i/32i-platform – als opvolger van de C5410A die wordt gebruikt in de 039x-servokaarten van de B-generatie. DSP4 biedt:

Hogere verwerkingscapaciteit:Ondersteuning van meer assen en complexere servocoördinatie per tijdseenheid: essentieel voor de configuraties met een groot aantal assen en meerdere paden van het 30i-platform.

Geavanceerde servobesturingsalgoritmen:Op DSP4 gebaseerde modules ondersteunen de meest recente FANUC HRV-servobesturingsmodi, waardoor een hogere servobandbreedte en betere trackingprestaties worden geboden.

Synchronisatie in meerdere paden:Coördinatie van servogegevens voor assen over twee onafhankelijke CNC-programmapaden binnen dezelfde FSSB-cyclus.

Toepassingsscenario's

30i CNC 2-pad bewerkingssysteem:Een FANUC 30i CNC bestuurt een draaibank met dubbele revolver en onafhankelijke hoofd- en subspindelpaden. De A20B-3300-0440 biedt FSSB-servocommunicatie voor assen over beide programmapaden tegelijkertijd.

R-30i-robot met meerassige cel:Een R-30i-robotcontroller in een complexe automatiseringscel gebruikt de A20B-3300-0440 om zijn FSSB-servocapaciteit voor robotgewrichten en externe assen uit te breiden.

Veelgestelde vragen

V1: Wat betekent de aanduiding "B26" voor A20B-3300-0440?

"B26" is de moduletype-identificatie binnen de A20B-3300-044x FSSB-servomodulefamilie. "B" identificeert de platformcompatibiliteit van de B-generatie. "26" is het specifieke typenummer binnen deze generatie, waarmee deze 2-padconfiguratie wordt onderscheiden van B24 (2-pad 16-assig) en B11 (1-pad 4-assig). Bevestig de aanduiding van de geïnstalleerde module op het label voordat u een vervanging aanschaft.

Vraag 2: Hoeveel servo-assen ondersteunt de A20B-3300-0440 over zijn twee paden?

Het aantal assen voor de B26-module wordt gedefinieerd door de toepasselijke hardwaredocumentatie van de FANUC 30i-serie. De beschrijving specificeert "2 PATH AXIS SERVOMODULE" zonder expliciet aantal assen - waardoor deze wordt onderscheiden van B24 (16 assen vermeld) en B11 (4 assen vermeld). Bevestig de exacte ascapaciteit uit de toepasselijke FANUC 30i/31i/32i hardwarehandleiding.

V3: Is A20B-3300-0440 uitwisselbaar met A20B-3300-0442 (B24, 16 assen)?

Beide zijn 2-pad FSSB-modules voor het 30i-platform, maar B26 en B24 zijn verschillende typeaanduidingen met verschillende specificaties. Ze zijn niet uitwisselbaar. De juiste module voor een specifieke machine wordt geïdentificeerd door de moduleaanduiding die overeenkomt met de specificatie van het moederbord.

V4: Vereist het vervangen van de A20B-3300-0440 servoparameterwijzigingen?

Nee. Servoparameters voor alle assen over beide paden bevinden zich in het hoofd-SRAM van de CNC. Na het plaatsen van de vervangende module laadt de CNC alle servoparameters opnieuw en herstelt de FSSB-communicatie voor beide programmapaden. Controleer de servorespons bij lage snelheid op alle assen in beide paden voordat de productie wordt hervat.
