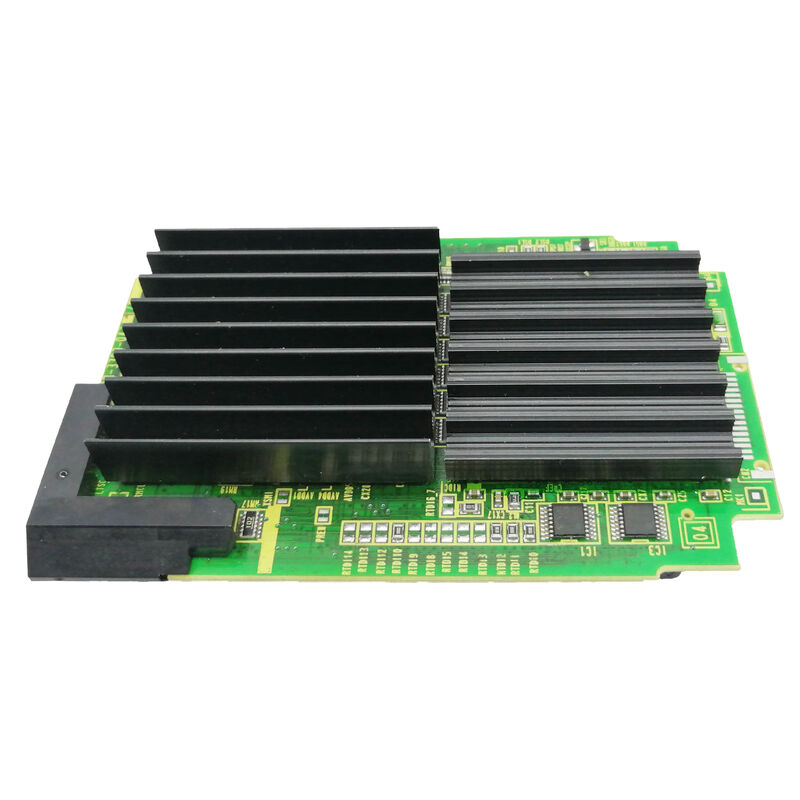

A20B-3300-0442 Fanuc PCB-bord A20B33000442 A2OB-33OO-O442

A20B-3300-0442 ∙ FANUC FSSB 2-pad 16-asservo module B24 ∙ High-Axis Multi-Path CNC / 30i/31i/32i / A20B-3300 serie

16 Assen over 2 paden

De A20B-3300-0442 combineert het hoogste aantal assen in de 044x-familie (16 assen) met de 2-pad-architectuur.Deze combinatie identificeert het als de module voor de meest veeleisende CNC-configuratie van machine-gereedschappen die waarbij een 2-pad CNC gelijktijdig veel servo-assen bedient.

16 assen verdeeld over 2 padenmeestal betekent:

• Weg 1:Maximaal 8 assen hoofdspindelservo, torent, Z-as, X-as, Y-as, C-as en hulpservofuncties
• Pad twee:Tot 8 assen ∆ subspindle, tweede torent, extra positioneringsassen en secundaire servofunctiesalle 16 assen worden gecoördineerd via de FSSB-communicatie met twee paden van A20B-3300-0442 ∙ een dichtheid van servoasbeheer die alleen met de geavanceerde DSP-verwerking in deze module kan worden bereikt.

Belangrijkste specificaties

FSSB-gegevensdichtheid: coördinatie van 16 drives per cyclus

Het beheer van 16 aandrijvingen in een FSSB-configuratie met twee paden binnen elke servo-interpolatiecyclus vereist een aanzienlijke bandbreedte en verwerking van gegevens: elke FSSB-cyclus moet:

1. Positiekommando's verzenden naar 16 afzonderlijke schijven (verdeeld over 2 FSSB daisy chains)
2. Ontvang encoder feedback van 16 individuele schijven
3. Synchronisatie van de gegevens tussen pad 1 en pad 2 om de coördinatie van het programma op meerdere paden te handhaven De DSP-gebaseerde verwerking van de A20B-3300-0442 verwerkt deze volledige 16-as,FSSB-transactie met twee paden binnen de interpolatieperiode , precieze beweging over alle 16 assen tegelijkertijd.

Toepassingsscenario's

Complexe storing van de servomodule in het midden van de draaimolen:Een door FANUC 30i gecontroleerd draaistroefcentrum met dubbele torens, dubbele spindels, Y-assen en C-assen ontwikkelt FSSB-alarmen over meerdere assen.Vervanging herstelt 16-assige 2-pad FSSB-communicatie.

FMS-servo-uitbreiding:De FANUC CNC van een flexibel productiesysteem voegt nieuwe servoassen toe voor een extra bewerkingsstation.

Veelgestelde vragen

V1: Hoe zijn de 16 assen verdeeld tussen de 2 paden in de B24-module?

De as-naar-padtoewijzing wordt geconfigureerd via de systeemparameters van de CNC, die niet in de module zijn aangesloten.10+6) is mogelijk, afhankelijk van de machineconfiguratieDe module biedt in totaal 16 FSSB-beheerde assen; de padtoewijzing is een softwareconfiguratie.

V2: Is A20B-3300-0442 de FSSB-module met de hoogste as in het FANUC 30i-ecosysteem?

Onder de in deze sessie bevestigde A20B-3300-044x-familie is A20B-3300-0442 bij 16 assen de hoogste gespecificeerde.De bredere A20B-3300-familie omvat modules met maximaal 36 assen voor latere generaties robotcontrollers (R-30iB Plus)Bevestig het toepasselijke maximum voor de specifieke 30i/31i/32i CNC uit de hardware documentatie.

Vraag 3: Is het vervangen van A20B-3300-0442 vereist dat de servo-parameter opnieuw wordt ingevoerd over alle 16 assen?

Alle 16 asservo-parameters bevinden zich in de SRAM van de CNC.Verifiëren van de servo-respons bij lage snelheid op alle 16 assen over beide programmapaden voordat de volledige productie wordt hervat.

V4: Kan A20B-3300-0442 worden gebruikt om een 30i CNC te upgraden van een FSSB-module met een lagere as?

Het maximale aantal assen van de 30i CNC wordt ook beperkt door softwareopties en de mainboard-specificatie, niet alleen door de FSSB-module.Of het monteren van A20B-3300-0442 extra assen buiten de momenteel actieve ontsluit, hangt af van de configuratie van de CNC-softwareoptie. Raadpleeg de hardwaredocumentatie van de FANUC 30i-serie voor de procedure voor asvergroting.

V5: Welk aantal assen is beschikbaar per FSSB-pad in A20B-3300-0442?

Met 16 totale assen en 2 FSSB-paden biedt de typische splitsing maximaal 8 assen per pad, één FSSB-ketting per pad.SVM3) tot de limiet van 8 assen per ketenDe exacte configuratie volgt de parameters voor de aanwijzing van de FSSB-as.
