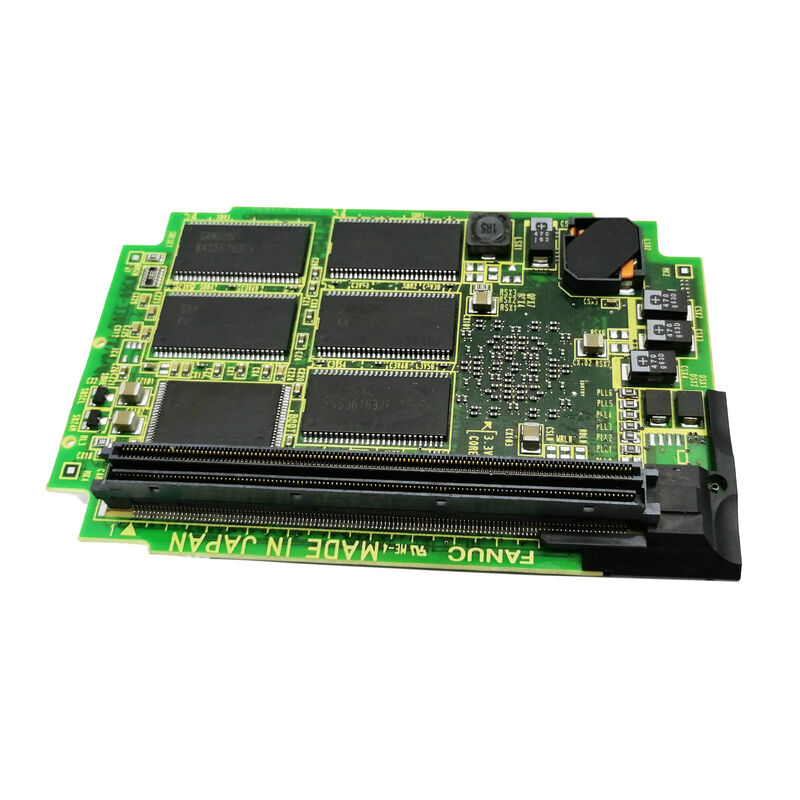

A20B-3300-0470 Fanuc-printplaat A20B33000470 A2OB-33OO-O47O

A20B-3300-0470 | FANUC B2 Pentium CPU-module — 64 MB DRAM / Serie 16i-B en 18i-B / Voorloper van B3 / 0–60°C

B2 — De 64 MB Pentium CPU voor serie 16i-B/18i-B

DNC Electronics bevestigt de A20B-3300-0470: "B2-processor + DRAM-module serie 16i en 18i-besturingen. Pentium CPU met 64 MB DRAM model B. Gemonteerd op latere model B-generatie van serie 16i en 18i-besturingen."

De A20B-3300-0470 (B2, 64MB) en A20B-3300-0471 (B3, 128MB) zijn de twee CPU-moduleopties voor de FANUC Series 16i-B en 18i-B platforms:

De B2 (0470) slaat met 64 MB een brug tussen de 16 MB van de Pentium MMX-generatie en de 128 MB van de B3, wat aanzienlijke werkgeheugenruimte biedt voor de 16i-B en 18i-B zonder de maximale capaciteit van 128 MB van de B3-generatie.

Belangrijkste specificaties

64 MB DRAM — Praktisch werkgeheugen

De 64 MB DRAM van de B2-module biedt voldoende werkgeheugen voor standaard tot redelijk complexe 16i-B/18i-B CNC-configuraties:

Standaard softwareoptiesets:De meest geïnstalleerde 16i-B/18i-B-opties – rigide tikken, AICC, 5-assige transformaties, servo-tuning – werken comfortabel binnen de toewijzing van 64 MB werkgeheugen.

Typische programmacomplexiteit:G-codeprogramma's voor typische bewerkingscentrum- en draaicentrumtoepassingen worden uitgevoerd vanaf 64 MB zonder geheugenbeperkingen op het gebied van vooruitkijkdiepte of uitvoeringssnelheid.

Display- en systeemfuncties:Het displaybeheer, de diagnostische functies en de seriële communicatie van de CNC werken allemaal binnen 64 MB voor standaard systeemconfiguraties.

Voor de 16i-B-systemen met de meeste opties biedt de B3-module (0471) van 128 MB extra speelruimte, maar de B2 van 64 MB is de juiste specificatie voor de systeemconfiguraties die er gebruik van maken.

Toepassingsscenario's

16i-B CNC B2 CPU-fout:Een FANUC Serie 16i-B CNC met een B2 CPU-module ontwikkelt fouten op processorniveau. De A20B-3300-0470 wordt geïdentificeerd. Vervanging herstelt de verwerkingscapaciteit van 64 MB.

Vervanging van 18i-B zelfstandige module:Voor een serie 18i-B CNC met een A20B-3200-042x standalone moederbord is vervanging van de B2 CPU-module vereist. De A20B-3300-0470 is de bevestigde vervanger.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen B2 (A20B-3300-0470, 64MB) en B3 (A20B-3300-0471, 128MB)?

Beide bedienen het Series 16i-B/18i-B-platform met verwerking van Pentium-klasse. De B3 biedt 128 MB DRAM - tweemaal zoveel werkgeheugen als de 64 MB van de B2. De B3 ondersteunt 16i-B/18i-B-configuraties met zwaardere opties en bedient ook de 21i-B (0471 is bevestigd voor 16i-B, 18i-B en 21i-B). De B2 is specifiek de 64MB-module voor 16i-B en 18i-B zonder het uitgebreide geheugen van de B3.

Vraag 2: Is A20B-3300-0470 (B2) een geschikte vervanging voor de eerdere Pentium MMX-module A20B-3300-0600?

Zowel de A20B-3300-0600 (Pentium MMX, 16MB) als de A20B-3300-0470 (B2, 64MB) bedienen de Serie 16i-B/18i-B. Of de 0470 direct kan worden aangesloten op de plek waar de 0600 was gemonteerd, hangt af van de socketspecificatie op het moederbord. Controleer dit in de toepasselijke hardwaredocumentatie voordat u vervangt.

V3: Heeft het vervangen van A20B-3300-0470 invloed op CNC-parameters of programma's?

Nee. CNC-parameters en programma's bevinden zich in SRAM- en FROM-modules, gescheiden van de CPU-kaart. Het vervangen van A20B-3300-0470 heeft geen invloed op opgeslagen gegevens. Na het aanbrengen van de vervanging start de CNC op vanaf FROM en leest hij de parameters normaal van SRAM.

Vraag 4: Kan de A20B-3300-0470 worden gemonteerd in een moederbord dat is ontworpen voor B3 (A20B-3300-0471)?

De B2 en B3 zijn verschillende capaciteitsmodules voor hetzelfde platform. Of een B2-module compatibel is in een moederbordsocket die de B3 ondersteunt, hangt af van de specificatie van de geheugeninterface: een B2 functioneert mogelijk correct, maar biedt slechts 64 MB werkgeheugen in plaats van 128 MB. Controleer de hardwaredocumentatie van de FANUC 16i-B voordat u ter vervanging een module met een lagere capaciteit monteert.
