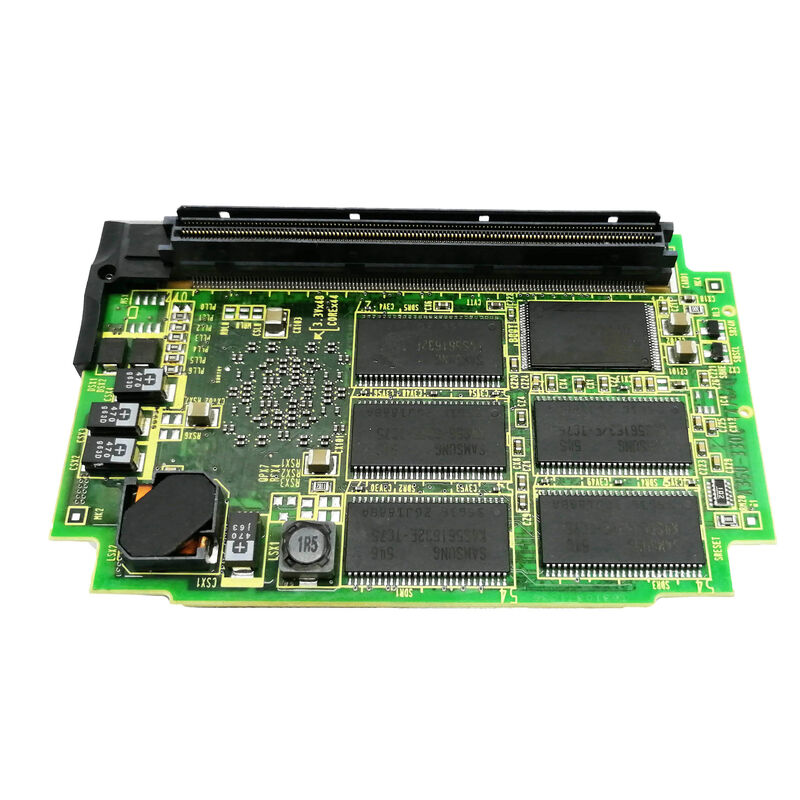

A20B-3300-0471 Fanuc-printplaat A20B33000471 A2OB-33OO-O47I

A20B-3300-0471 FANUC B3 Generatie CPU Module 128MB DRAM / Serie 16i-B / 18i-B / 21i-B / High-Performance CNC Processor

B3 De upgrading van het geheugen voor i-B CNC-systemen

De A20B-3300-0471 vertegenwoordigt een significante stap in de verwerking van de middelen voor de FANUC i-B CNC generatie.A20B-3300-0602/0603 voor 21i-B) voorzien van 16MB of 32MB DRAM, de B3-generatie levert 128 MB ¢ vier tot acht keer het werkgeheugen van die eerdere modules.

De aanduiding "B3" identificeert twee dingen:

• B:De hardware-generatie gemonteerd met het CNC-platform van de i-B-serie
• 3:Het type binnen deze generatie gepositioneerd als het derde type in de B-serie CPU-module familie

Deze 128 MB-module is ontworpen voor i-B-serie CNC-configuraties waar de eerdere geheugencapaciteiten hun grenzen hebben bereikt.

Belangrijkste specificaties

A20B-3300-047x ¢ De 128MB-modulefamilie

Het 047x-bereik omvat alle 128 MB-CPU-modules met een hoog geheugen voor verschillende FANUC CNC-platforms:

De B3-module (0471) onderscheidt zich door zijn bevestigde compatibiliteit met de drie reguliere CNC's van de i-B-serie: 16i-B, 18i-B en 21i-B.

Toepassingsscenario's

i-B CNC-geheugen-upgrade:Een FANUC 16i-B CNC met een 16 MB CPU-module wordt instabiel na installatie van extra softwareopties.De A20B-3300-0471 B3-module is gemonteerd met 128 MB werkgeheugen dat comfortabel de volledige optie-complex kan bevatten.

21i-B CNC-CPU-modulefout:Een serie 21i-B CNC-systeem met CPU-module van het type B3 ontwikkelt een processorfout.

Veelgestelde vragen

V1: Is A20B-3300-0471 achterwaarts compatibel als vervanging voor eerdere Pentium MMX-modules (A20B-3300-0600 of A20B-3300-0602) in dezelfde i-B CNC?

De B3-module biedt meer DRAM (128 MB vs. 1632 MB) op hetzelfde i-B-platform.Of het een plug-in vervanging is voor de Pentium MMX modules hangt af van de compatibiliteit van het hoofdbord met het B3-moduletype. Bevestig uit de onderhoudshandleiding van FANUC voor het specifieke CNC-model voordat u een B3-module in de plaats van een Pentium MMX-module installeert.

V2: Verbetert A20B-3300-0471 de CNC-prestaties in vergelijking met een 16 MB Pentium MMX-module?

De extra 112 MB DRAM elimineert geheugenbeperkingen op volledig geoptioneerde systemen, vooruitziende buffergebruik en PC-functiebesturing. The fundamental processor performance depends on the B3's specific processor architecture relative to the Pentium MMX — the primary benefit of 0471 is memory capacity expansion rather than pure processor speed.

V3: Heeft de vervanging van A20B-3300-0471 gevolgen voor opgeslagen parameters of programma's?

Nee. Alle CNC-parameters en -programma's bevinden zich in SRAM- en FROM-modules die los zijn van de CPU-module.De CNC boots van FROM en leest parameters van SRAM na het monteren van de vervanging.

V4: Wordt A20B-3300-0471 alleen gebruikt in stand-alone CNC-gereedschapsmachines of ook in geïntegreerde robotsystemen?

De bevestigde compatibiliteit “serie 16i-B, 18i-B en 21i-B “ betreft CNC-gereedschapsmachinecontrollers. Deze platforms worden gebruikt in bewerkingscentra en draaicentrums in machine-gereedschapstoepassingen.Bevestig of geïntegreerde CNC/robotconfiguraties die deze CNC-platforms gebruiken ook A20B-3300-0471 uit de specifieke systeemdocumentatie gebruiken.
