A20B-3300-0475 | FANUC A3 CPU-module — 128 MB geïntegreerde DRAM / CNC-processorkaart met hoge capaciteit / A20B-3300-serie

128 MB DRAM — Een aanzienlijke generatiestap

Het volgen van de DRAM-capaciteit van de A20B-3300 CPU-moduleserie toont de evolutie van de FANUC CNC-verwerkingsmogelijkheden. Eerdere generaties hadden 8 MB, vervolgens 16 MB en vervolgens 32 MB DRAM. De A20B-3300-0475 biedt 128 MB geïntegreerde DRAM – een substantiële stap die de eisen van recentere FANUC CNC-platforms weerspiegelt.

Werkgeheugen van 128 MB maakt het volgende mogelijk:

Grotere programma-vooruitkijkbuffers:De CNC kan meer G-codeblokken vóór het snijpunt bufferen, waardoor een soepele uitvoering bij hoge voedingssnelheden mogelijk is, zelfs bij complexe, dichte gereedschapsbaanprogramma's.

Meer geavanceerde PMC-programma's:Geavanceerde machinesequentielogica, communicatiebeheer met meerdere apparaten en complexe voorwaardelijke verwerking stellen hogere eisen aan de werkgeheugenomgeving van de CPU.

Verbeterd besturingssysteem en optiesoftware:Elke generatie FANUC CNC-software groeit naarmate er meer functies worden geïntegreerd. 128 MB werkgeheugen herbergt zonder compromissen het volledige software-image van het CNC-platform.

Belangrijkste specificaties

Geïntegreerde DRAM — Eén bord, complete functie

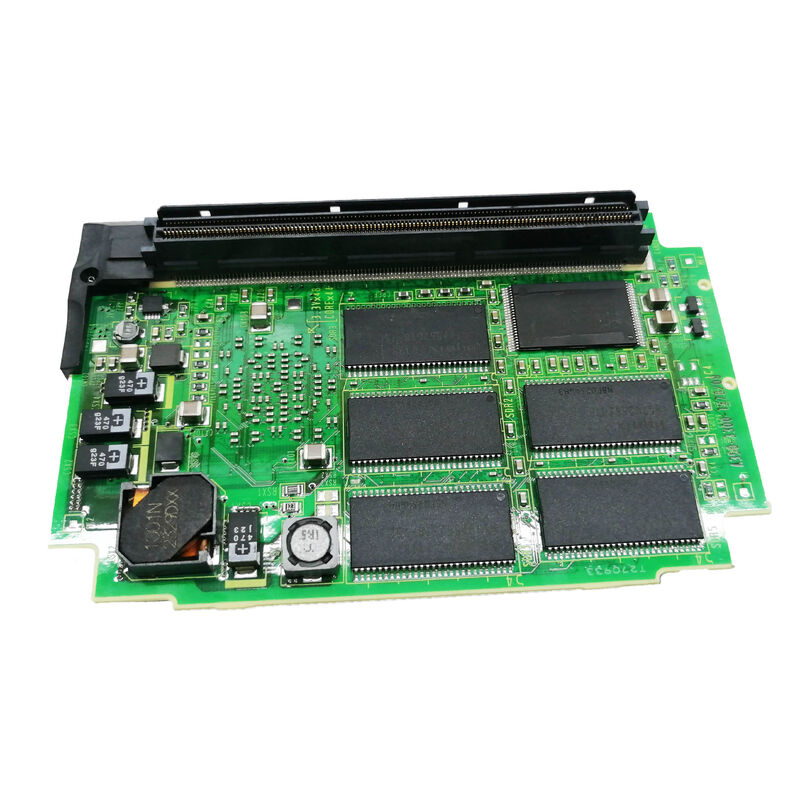

De A20B-3300-0475 integreert alle 128 MB DRAM rechtstreeks op de CPU-kaart-PCB. Er is geen aparte DRAM-uitbreidingsmodule vereist. De volledige werkgeheugentoewijzing wordt geleverd in één onderdeelnummer.

Deze integratie vereenvoudigt de systeemservice. Wanneer u vermoedt dat er sprake is van een probleem met de CPU-kaart of het werkgeheugen, lost de vervanging van de A20B-3300-0475 beide in één handeling op. Eén enkel bord op voorraad dekt zowel CPU- als DRAM-foutmodi, waardoor er minder reserveonderdelen nodig zijn.

Toepassingsscenario's

CNC-opstartfout met A3-moederbord:Een FANUC CNC-systeem met een A3-moederbordconfiguratie voltooit de opstartprocedure niet. Geheugengerelateerde alarmcodes verschijnen. De A20B-3300-0475 CPU-kaart wordt vervangen als de gecombineerde CPU- en DRAM-module. De CNC hervat de normale werking na het aanbrengen van de vervanging.

Reservekaart voor hoogwaardige productieapparatuur:Een bewerkingscentrum met een FANUC CNC-platform met CPU-vereisten van 128 MB DRAM heeft een A20B-3300-0475 als kritisch reserveonderdeel. De kaart is onmiddellijk beschikbaar bij een CPU-modulestoring, waardoor de tijd van reparatie tot productie wordt teruggebracht van dagen tot uren.

Veelgestelde vragen

Vraag 1: Waarin verschilt de A20B-3300-0475 van de A20B-3300-0471 (ook 128 MB DRAM)?

Beide zijn 128 MB DRAM CPU-modules, maar ze hebben verschillende typeaanduidingen: de -0475 is van het A3-type; de -0471 is het i-B3-type voor 15i/16i/18i/21i Model B-systemen. Deze verschillende aanduidingen duiden op verschillende fysieke connectorinterfaces die zijn afgestemd op verschillende generaties moederborden. Ze zijn niet uitwisselbaar; zorg ervoor dat het CPU-kaarttype altijd overeenkomt met de moederbordaanduiding van het specifieke CNC-systeem.

Vraag 2: Bevat de A20B-3300-0475 CNC-systeemsoftware?

Nee. De CNC-systeemsoftware wordt opgeslagen in FROM (Flash ROM)-modules: afzonderlijke plug-inkaarten in het FANUC-besturingssysteem. De A20B-3300-0475 biedt alleen de verwerkingskern en 128 MB werkgeheugen. Bij het opstarten laadt de CNC zijn software opnieuw van de FROM-modules naar het DRAM van de CPU-kaart. Het vervangen van de CPU-kaart heeft geen invloed op de FROM-inhoud of de door SRAM opgeslagen parameters.

Vraag 3: Kan de A20B-3300-0475 worden gebruikt om een ​​systeem te upgraden waarvoor voorheen een CPU-kaart met een lagere DRAM-capaciteit werd gebruikt?

Dit hangt ervan af of de CPU-kaartsleuf van het moederbord geschikt is voor het A3-kaarttype en of de CNC-softwareversie 128 MB werkgeheugen ondersteunt. Het gebruik van een kaart met een hogere capaciteit in een systeem dat voorheen met minder DRAM draaide, is niet schadelijk als de fysieke compatibiliteit wordt bevestigd. De systeemsoftware moet echter in staat zijn de volledige 128 MB te benutten – dit moet worden geverifieerd aan de hand van de hardware- en softwaredocumentatie van de CNC voordat deze als upgrade kan worden toegepast in plaats van als vergelijkbare vervanging.

V4: Wat is de juiste procedure na montage van de A20B-3300-0475?

Nadat u de CPU-kaart hebt geïnstalleerd, schakelt u de CNC in en observeert u de opstartvolgorde. Het systeem moet de initialisatie voltooien, de software van FROM laden en de parameters van SRAM lezen. Controleer of alle assen, PMC-functies en communicatieopties correct werken. Als FROM-inhoud of SRAM-parameters ontbreken, herstelt u vanaf een back-up. Documenteer de vervanging in het onderhoudsboekje van de machine.

Vraag 5: Zijn er naast de A20B-3300-0475 nog andere A3 CPU-modulevarianten in de A20B-3300-serie?

Ja. Binnen de A20B-3300-serie dragen meerdere CPU-modules de A3-typeaanduiding bij verschillende DRAM-capaciteiten. De -0475 is de 128MB-variant. Andere A3-varianten kunnen verschillende DRAM-formaten hebben. Controleer altijd zowel het kaarttype (A3) als de DRAM-capaciteit op het label van de geïnstalleerde module voordat u bestelt. Als u beide combineert, weet u zeker dat de vervanging voldoet aan de volledige specificaties van de originele module.
