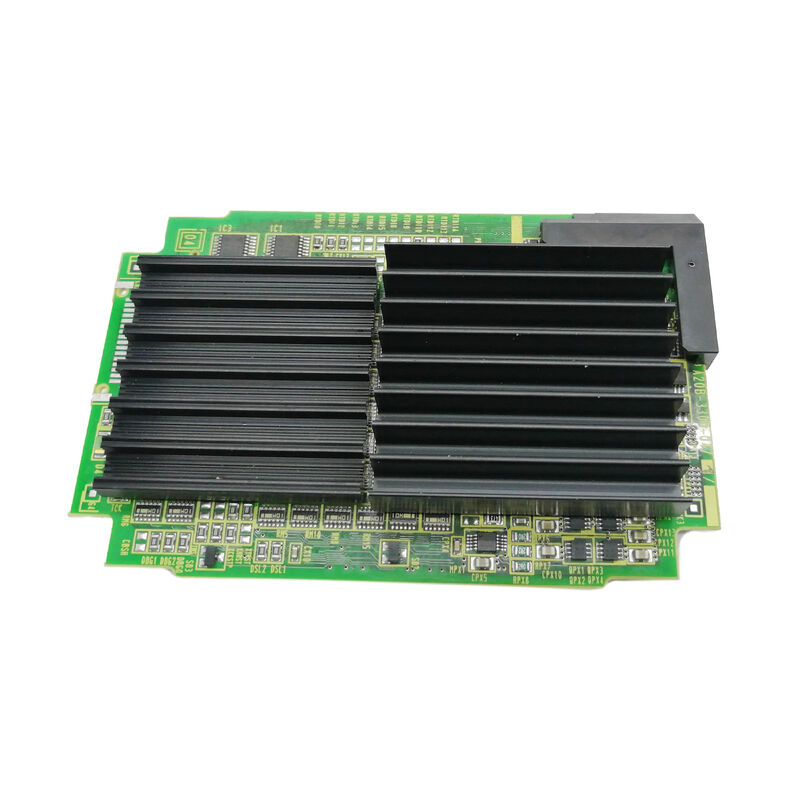

A20B-3300-0476 Fanuc PCB-bord A20B33000476 A2OB-33OO-O476

A20B-3300-0476 FANUC A5 CPU Module 64MB DRAM / A20B-3300-047x Series / CNC Processor Card

A5 Middenbereik geheugen in de 047x CPU-module familie

De A20B-3300-0476 is een CPU-module in de A20B-3300-047x-reeks een familie die high-performance processorkaarten biedt voor FANUC CNC-besturingssystemen.De aanduiding "A5" en de 64 MB DRAM positioneren deze module als een specifieke capaciteitsvariant binnen de 047x-generatie:

The A5 at 64MB sits between the Pentium MMX generation's 16–32MB and the 128MB high-memory modules — providing a substantial memory capacity for advanced CNC applications without the full 128MB allocation of the B3 or A3 variants.

Belangrijkste specificaties

64MB

De 64 MB van de A5-module biedt veel ruimte voor de 16 ∼ 32 MB Pentium MMX-generatie, terwijl de capaciteit onder de 128 MB-modules blijft.

Ondersteuning van softwareopties:Meer geïnstalleerde softwareopties kunnen tegelijkertijd zonder beperkingen in het werkgeheugen worden opgeslagen.en grafische weergave opties werken allemaal met comfortabele geheugen toewijzing.

Voorzichtige buffercapaciteit:FANUC's high-speed contourmodus leest en verwerkt G-codeblokken vooraf aan de huidige snijpositie.Een 64 MB werkgeheugen biedt ruimte voor diepere vooruitzichten dan de 16 ¢ 32 MB-laag ondersteunt, waardoor gladdere snelheidsprofielen op complexe gecontouriseerde paden mogelijk zijn.

Systeemstabiliteit:Met voldoende werkgeheugen hoeft de geheugenbeheerder van de CNC tijdens een bewerkingscyclus nooit gegevens uit de DRAM te wisselen.Geheugendruk veroorzaakt verwerkingsonderbrekingen die verschijnen als korte feedrate-onregelmatigheden of weergave-twijfelingen. 64 MB elimineert dit risico voor typische CNC-configuraties.

Ondersteuning van de PC-functie:Als het CNC-platform een ingebedde PC-functie ondersteunt, kan 64 MB de PC-functie runtime naast de CNC-kernel bevatten zonder geheugenbeperkingen voor standaard PC-functietoepassingen.

Toepassingsscenario's

Upgrade van de CPU-module:Een FANUC CNC-systeem met een oudere 16 ¢ 32 MB Pentium MMX-module wordt geüpgraded naar de A20B-3300-0476 A5-module.

Vervanging van CPU-modulefouten:Een FANUC CNC ontwikkelt fouten op CPU-niveau die kunnen worden toegeschreven aan de A5-module. Na bevestiging van de juiste aanduiding van het geïnstalleerde modulelabel wordt de A20B-3300-0476 vervangen.CNC-verwerking hersteld.

Veelgestelde vragen

V1: Wat is de aanduiding "A5" in A20B-3300-0476?

"A5" identificeert het procesorplatform en het generatietype van de CPU-module.D3 geeft elk een specifieke processorarchitectuur en compatibiliteit van het hoofdbord aan. Bevestig de aanwijzing van de geïnstalleerde module op het etiket voordat u bestelt.

V2: Is A20B-3300-0476 (A5, 64MB) een haalbaar vervanger van A20B-3300-0475 (A3, 128MB)?

Beiden dragen het voorvoegsel "A", wat suggereert dat ze varianten kunnen zijn binnen hetzelfde platformtype.de verschillende geheugencapaciteit (64 MB vs. 128 MB) en het achtervoegselnummer (A5 vs. A3) geven verschillende modulespecificaties aanOf A5 compatibel is met een voor A3 ontworpen slot, hangt af van de specificatie van de geheugeninterface van het hoofdbord.

V3: Heeft de vervanging van A20B-3300-0476 gevolgen voor CNC-parameters of -programma's?

A20B-3300-0476 vervangen heeft geen invloed op opgeslagen gegevens.de CNC boot van FROM en leest parameters van SRAM.

V4: Waarom heeft de A5-module 64 MB, terwijl B3 (0471) en A3 (0475) 128 MB hebben?

Verschillende CNC-platforms en systeemconfiguraties hebben verschillende geheugenvereisten.Niet elk FANUC CNC-platform heeft 128 MB nodig voor platforms waar 64 MB volledig voldoet aan de software footprint en optie dichtheid, de A5-module met 64 MB is de juiste en ondersteunde specificatie. De 128 MB-modules zijn geschikt voor platforms met een grotere complexiteit van softwareopties.
