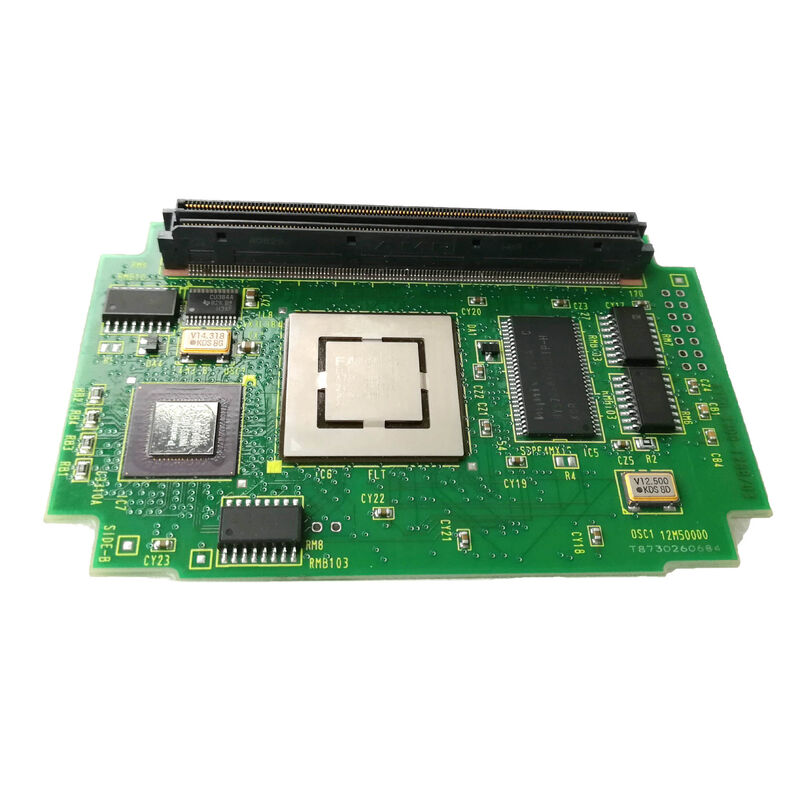

A20B-3300-0551 Fanuc-printplaat A20B33000551 A2OB-33OO-O55I

A20B-3300-0551 | FANUC grafische gebruikersinterfacemodule — 128 MB DRAM / GUI-processorkaart / CNC-display en pc-functie / A20B-3300-serie

GUI-module - Toegewijde grafische verwerking

De A20B-3300-0551 is geen CPU-module voor algemeen gebruik; het is eenGrafische gebruikersinterfacemodulegewijd aan weergaveverwerking en grafische interfacefuncties. Terwijl de belangrijkste CPU-module van de CNC programma-interpolatie, asbesturing en systeemcoördinatie verzorgt, neemt de GUI-module de verantwoordelijkheid voor de visuele interface van de operator.

Deze functionele scheiding biedt een cruciaal architectonisch voordeel: de weergave-ervaring van de operator blijft soepel en responsief, zelfs wanneer de CNC-hoofd-CPU zwaar wordt belast met complexe meerassige berekeningen. Elke processor beheert zijn eigen domein zonder te concurreren om verwerkingstijd.

Belangrijkste specificaties

A20B-3300 GUI-module versus CPU-module - aanvullende functies

De A20B-3300-serie bevat zowel algemene CPU-modules (zoals de A20B-3300-0293 486-module en A20B-3300-0312 Pentium-module beschreven in deze serie) als gespecialiseerde functionele modules zoals de A20B-3300-0551.

De relatie binnen een CNC-configuratie:

Hoofd CPU-module:Programma-uitvoering, motion-interpolatie, PMC-ladder, servocommunicatie, systeemcoördinatie.

GUI-module (A20B-3300-0551):Displayweergave, operatorinterface, grafische feedback, pc-functietoepassingen.

Beide kunnen op hetzelfde moederbord worden aangesloten, maar bedienen onafhankelijke verwerkingsdomeinen. Een fout in de GUI-module kan de weergave van de operator verstoren terwijl de CNC doorgaat met bewerken – en omgekeerd.

Toepassingsscenario's

GUI-modulefout op CNC met pc-functie:Een FANUC CNC met pc-functie levert weergaveproblemen op: de grafische interface wordt traag, de weergave van het gereedschapspad wordt niet weergegeven of de pc-functie crasht. De CNC gaat normaal door met bewerken. De GUI-module A20B-3300-0551 wordt geïdentificeerd als de fout. Vervanging herstelt de prestaties van het beeldscherm en de pc-functie.

Renovatie van CNC-display:De grafische weergavekwaliteit van een FANUC CNC-systeem is door de jaren heen verslechterd. De A20B-3300-0551 GUI-module wordt vervangen als onderdeel van een vernieuwing van het weergavesysteem.

Veelgestelde vragen

Vraag 1: Welke CNC-systemen gebruiken de A20B-3300-0551 GUI-module?

De 128 MB DRAM-capaciteit en de aanduiding "GUI Module" van de A20B-3300-0551 duiden op een hoogwaardige, op het beeldscherm gerichte configuratie - consistent met CNC-systemen van de FANUC iB-generatie met pc-functie of weergaveopties met hoge resolutie. Bevestig het toepasselijke CNC-model uit de hardwaredocumentatie van het host-moederbord.

Vraag 2: Heeft het vervangen van A20B-3300-0551 invloed op CNC-parameters of onderdeelprogramma's?

Nee. CNC-parameters en onderdeelprogramma's bevinden zich in SRAM- en FROM-geheugenmodules op het moederbord – niet in de GUI-module. Het vervangen van de A20B-3300-0551 heeft geen invloed op deze opgeslagen waarden. Na het aanbrengen van de vervanging herstellen de display- en GUI-functies. De bewerkingsmogelijkheden van de CNC werden nooit beïnvloed door de fout in de GUI-module.

V3: Wat gebeurt er als de A20B-3300-0551 GUI-module uitvalt terwijl de CNC een programma uitvoert?

Als de GUI-module tijdens de productie uitvalt, blijven de bewerkingsfuncties van de CNC doorgaan; de hoofd-CPU, servo-assen en PMC blijven onaangetast. Het operatordisplay kan niet meer functioneren of onregelmatig zijn, waardoor het onmogelijk wordt om het programma te monitoren of te communiceren met de CNC vanaf het bedieningspaneel. De machine moet zo snel mogelijk veilig worden gestopt om de defecte module te vervangen.

Vraag 4: Is 128 MB voldoende voor moderne pc-functietoepassingen?

De 128 MB DRAM in de A20B-3300-0551 was genereus voor de pc-functie van de FANUC iB-generatie. Voor de pc-toepassingen die zijn ontworpen en gekwalificeerd voor deze CNC-generatie biedt 128 MB voldoende geheugen. Het gebruik van moderne pc-software die niet geschikt is voor deze FANUC CNC-generatie wordt niet aanbevolen, ongeacht het beschikbare geheugen. Gebruik alleen door FANUC gekwalificeerde software en door machinebouwers gekwalificeerde software voor de pc-functie.
