FANUC A20B-3300-0601 | Serie 16iB / 18iB CPU-module — SDRAM 32MB / plug-in PCB-kaart

Het CPU-brein van de 16iB en 18iB - 32MB SDRAM-configuratie

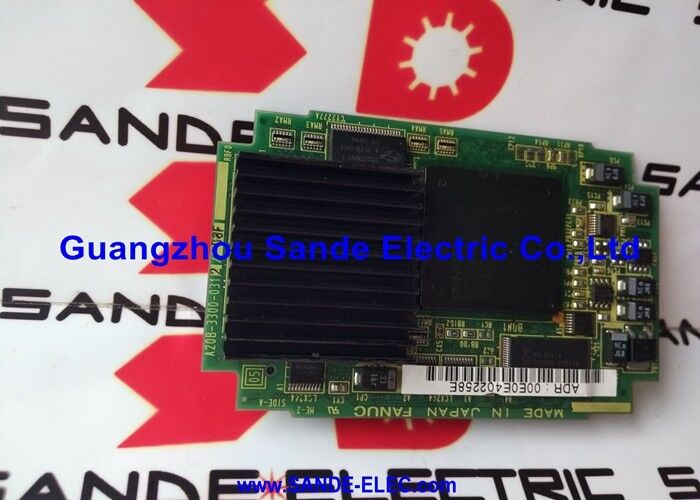

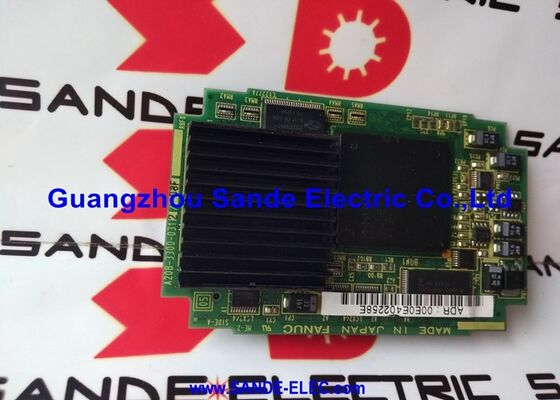

De A20B-3300-0601 is de plug-in CPU-modulekaart voor FANUC's Series 16iB en 18iB CNC-controllers. Het bevat 32 MB SDRAM en past in het hoofd-CPU-moederbord van de besturingseenheid, waar het de processor en het werkgeheugen levert waar de CNC van uitgaat. Alle CNC-cyclusuitvoering, interpolatie, het genereren van servocommando's, HMI-beheer en verwerking van achtergrondtaken lopen via deze module.

De CPU-modules uit de A20B-3300-serie onderscheiden zich door hun SDRAM- of DRAM-capaciteit. De -0600-variant biedt 16 MB; de -0601 biedt 32 MB SDRAM. De configuratie van 32 MB is gespecificeerd voor de meest veeleisende 16iB- en 18iB-toepassingen: meerassige systemen, complexe programma-omgevingen of configuraties waarbij extra werkgeheugenruimte meer geavanceerde CNC-functies en optiesoftware ondersteunt.

De module is een insteekkaart in plaats van een op zichzelf staand bord; hij wordt via de randconnector aangesloten op het moederbord van de CPU en neemt een gedefinieerde slotpositie op dat bord in. Het hoofd-CPU-bord levert stroom en de systeemverbinding; de A20B-3300-0601 levert de verwerkingskern en zijn SDRAM.

Belangrijkste specificaties

-0600 versus -0601 — Geheugencapaciteit bepaalt de variant

Deze twee varianten zijn niet uitwisselbaar zonder de geheugenvereisten van het CNC-systeem te bevestigen. De vervanging moet overeenkomen met de geheugencapaciteit en het type van de geïnstalleerde variant. Het installeren van een module van 16 MB waar 32 MB nodig was, kan opstartfouten of ontbrekende beschikbaarheid van functies veroorzaken als de CNC-software de grotere geheugenconfiguratie vereist.

Vervangingsopmerkingen — FROM/SRAM-gegevens ongewijzigd

De A20B-3300-0601 beschikt over SDRAM: vluchtig werkgeheugen. De programmagegevens, parameters en systeemsoftware van de CNC worden opgeslagen in de FROM/SRAM-module (meestal A20B-3900-0xxx-serie), niet op deze CPU-kaart. Het vervangen van de CPU-module verandert niets aan de opgeslagen programma- of parametergegevens. De CNC laadt bij elke inschakeling zijn runtimegegevens van FROM/SRAM naar het SDRAM van de CPU-module. Een actuele back-up van alle CNC-gegevens wordt nog steeds aanbevolen voordat een PCB wordt vervangen, maar het risico op gegevensverlies bij het vervangen van alleen de CPU-module is lager dan bij de FROM/SRAM-module.

Veelgestelde vragen

V1: Wat is het functionele verschil tussen de A20B-3300-0600 (16MB) en A20B-3300-0601 (32MB)?

Beide zijn CPU-modules voor de 16iB en 18iB. De 32 MB SDRAM in de -0601 biedt meer werkgeheugen voor de actieve uitvoeringsomgeving van de CNC – handig voor complexe meerassige systemen, grote programma's of optionele functies die extra runtime-geheugenruimte vereisen. De hardwareconfiguratie van het geïnstalleerde CNC-systeem geeft aan welke variant vereist is. Het vervangen van -0600 waar -0601 vereist is, kan beperkte functie- of opstartfouten veroorzaken.

Vraag 2: Slaat de A20B-3300-0601 CNC-parameters of -programma's op?

Nee. SDRAM is vluchtig: alle gegevens gaan verloren bij het uitschakelen. CNC-parameters, programma's, gereedschapscorrecties en systeemsoftware worden opgeslagen in FROM en SRAM met batterijvoeding (meestal op een afzonderlijke A20B-3900-xxxx-module). De CPU-module laadt deze gegevens bij elke start van de FROM/SRAM-module in zijn SDRAM. Het vervangen van de CPU-module verandert de opgeslagen gegevensconfiguratie van de CNC niet.

Vraag 3: De CNC start op, maar geeft geheugenfoutalarmen weer. Is de A20B-3300-0601 de waarschijnlijke oorzaak?

Fouten in de SDRAM-module kunnen bij het opstarten geheugenfoutalarmen veroorzaken; de CNC detecteert dat het werkgeheugen niet correct reageert tijdens de zelftest bij het inschakelen. Geheugenfouten bij het opstarten kunnen echter ook optreden als gevolg van lege SRAM-reservebatterijen (die van invloed zijn op FROM/SRAM, niet op deze kaart) of beschadigde FROM-gegevens. Onderscheid door alarmcode: alarmen die wijzen op DRAM- of werkgeheugenfouten wijzen naar deze module; SRAM- of FROM-alarmen verwijzen naar de FROM/SRAM-module.

V4: Moet de CNC worden geconfigureerd nadat de A20B-3300-0601 is vervangen?

Als alleen de CPU-module wordt vervangen en de FROM/SRAM-module intact blijft, worden de CNC-parameters en software zoals normaal vanuit FROM/SRAM geladen. De CNC moet bij de volgende inschakeling de geconfigureerde status hervatten. Bevestig dat alle parameters en functies intact zijn door de CNC-parameterpagina's te controleren en de I/O- en aandrijvingswerking te verifiëren voordat u terugkeert naar de productie.

Vraag 5: Waar komt de A20B-3300-0601 vandaan?

Via de FANUC 16iB/18iB CNC-onderdelen-aftermarket – FANUC i-serie PCB-dealers, CNC-reparatiespecialisten en geteste overtollige leveranciers. Bevestig A20B-3300-0601 (32 MB SDRAM) op het label van de geïnstalleerde module. De A20B-3300-0600 (16 MB) is geen directe vervanging zonder de geheugenspecificatie van het CNC-systeem te bevestigen.
