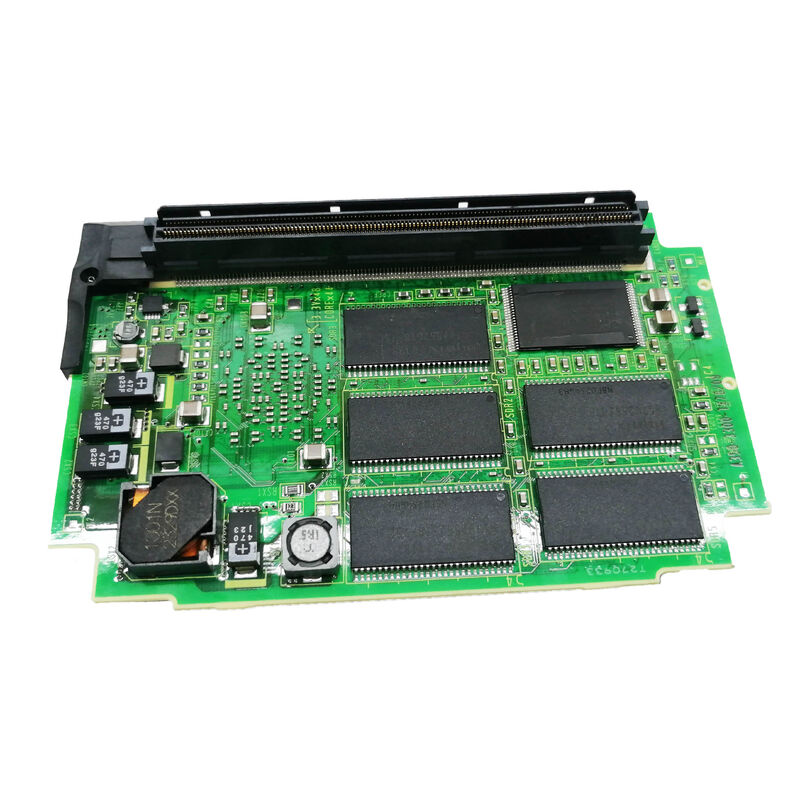

A20B-3300-0635 Fanuc-printplaat A20B33000635 A2OB-33OO-O635

A20B-3300-0635 | FANUC-askaart A1 — Servo-asbesturingsmodule / A20B-3300-063x-familie / CNC-aandrijfinterface

Axis-kaart: wat het is en wat het doet

Een "Axis Card" in de FANUC CNC-architectuur is een speciale plug-in module die zorgt voor de servo-asinterface tussen het hoofd-CPU-bord van de CNC en de servo-aandrijfversterkers. Het is niet de hoofd-CPU, noch een geheugenmodule; het is de gespecialiseerde processorkaart die specifiek verantwoordelijk is voor de communicatie en besturing van de servo-as.

De A20B-3300-0635 (askaart A1) voert deze kernfuncties uit:

FSSB-communicatiemaster:Genereert de glasvezel FSSB-signalen (Fibre-optic Servo Serial Bus) die de servoversterkers aansturen. Bij elke interpolatiecyclus verzendt deze kaart het positiecommando naar elke asaandrijving en ontvangt hij de encoderfeedback: de cyclus die de positielus voor elke bestuurde as sluit.

Servocoördinatenverwerking:Het positiecommando voor elke as moet worden berekend ten opzichte van de huidige positie van de servo, binnen het coördinatensysteem van de CNC. De askaart verwerkt de rekenkunde die het interpolatieresultaat van de CNC vertaalt naar het aandrijfcommando per as.

Digitale stroombesturingsinterface:De FSSB-datastroom van de askaart omvat niet alleen positieopdrachten, maar ook de parametergegevens voor de huidige regellussen van de servoaandrijving: versterkingswaarden, HRV2/HRV3-modusinstellingen en beveiligingsdrempels die het dynamische gedrag van de aandrijving bepalen.

Belangrijke productinformatie

A20B-3300-063x Askaartfamilie

De A20B-3300-063x-reeks is een gedefinieerde Axis Card-modulefamilie, met meerdere typeaanduidingen:

De typeaanduidingen "A1, A2, A3" vertegenwoordigen verschillende capaciteitsniveaus of platformspecifieke configuraties binnen deze Axis Card-familie. De A1 (0635) is het basistype: de standaardconfiguratie die voldoet aan de fundamentele vereisten voor servo-asbesturing.

Toepassingsscenario's

Askaartfout op FANUC CNC:Een FANUC CNC ontwikkelt FSSB-communicatiealarmen op specifieke assen. De askaart A1 (A20B-3300-0635) wordt geïdentificeerd als de fout. Vervanging herstelt de FSSB-servocommunicatie.

Onderhoud CNC-asbesturingsmodule:Bij een FANUC CNC-systeem dat elektronica-onderhoud ondergaat, is de askaart vervangen. Het type A20B-3300-0635 A1 wordt bevestigd op het label van de geïnstalleerde kaart.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen askaart A1 (A20B-3300-0635) en askaart A2 (A20B-3300-0638)?

Het A1-type is de basisconfiguratie van de 063x Axis Card-familie. Het A2-type (A20B-3300-0638) is goedgekeurd voor toepassingen uit de serie 0i-D (0i-TD/0i-MD) met maximaal 4 assen, HRV3/HRV2-servobesturing. Het A1-type bedient een andere platformconfiguratie binnen dezelfde askaartarchitectuur.

Vraag 2: Hoeveel servo-assen ondersteunt de A20B-3300-0635?

Het aantal assen dat wordt ondersteund door de A20B-3300-0635 is afhankelijk van de specifieke FSSB-kanaalconfiguratie. Bevestig het aantal assen uit de toepasselijke FANUC CNC-hardwarehandleiding voor het specifieke systeem waarin de A20B-3300-0635 is geïnstalleerd.

V3: Moet voor het vervangen van A20B-3300-0635 de servoparameter opnieuw worden ingevoerd?

Nee. Servoparameters bevinden zich in het hoofdgeheugen van de CNC en niet op de askaart. Na het plaatsen van een vervangende A20B-3300-0635 laadt de CNC de bestaande parameters opnieuw en herstelt de FSSB-communicatie met alle servoaandrijvingen. Controleer de normale servorespons voordat u terugkeert naar productie.

Vraag 4: Is de A20B-3300-0635 compatibel met HRV3-servobesturing?

Controleer in de toepasselijke FANUC-onderhoudshandleiding of de askaart van het type A1 HRV3 ondersteunt. Het A2-type (0638) is bevestigd voor HRV3/HRV2. Of het A1-type HRV3-mogelijkheden biedt, hangt af van de specifieke hardwarespecificaties.

Vraag 5: Hoe bevestig ik dat de A20B-3300-0635 de juiste askaart is voor mijn CNC?

Lees het onderdeelnummer van het label van de geïnstalleerde kaart. Als er A20B-3300-0635 staat, is dit de bevestigde vervanging. Verwijzing naar de tabel met reserveonderdelen in de toepasselijke FANUC CNC-onderhoudshandleiding.
