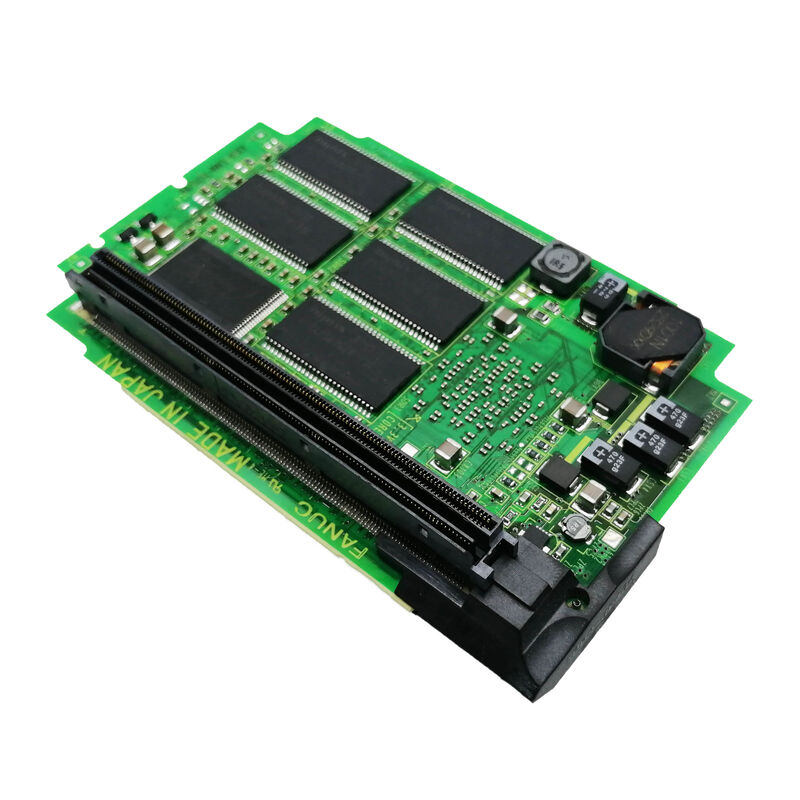

A20B-3300-0638 Fanuc PCB-bord A20B33000638 A2OB-33OO-O638

A20B-3300-0638 | FANUC-askaart A2 — Serie 0i-D / 4-assig / HRV3-HRV2 / FSSB / 0i-TD en 0i-MD CNC

Axis Card A2 — Het servobrein voor serie 0i-D

De A20B-3300-0638 wordt rechtstreeks op het Series 0i-D moederbord aangesloten. Het is de module die de 0i-D zijn servo-asintelligentie geeft: hij beheert alle FSSB-communicatie met de servoaandrijvingen en coördineert de huidige besturingsparameters voor elke bestuurde as.

KFAS LLC bevestigt: "A20B-3300-0638 wordt gebruikt in Fanuc 0i-Model D (0i-TD, 0i-MD) Onderhoudshandleiding B-64305EN."

De 0i-D is de FANUC 0i CNC van de vierde generatie – het meest gebruikte CNC-platform uit het middensegment voor draaicentra en bewerkingscentra in de wereldwijde productie. De servoprestaties hebben een directe invloed op de kwaliteit van de onderdelen en de cyclustijd, waardoor de askaart een van de meest invloedrijke borden in de CNC-hardwarestapel is.

Belangrijkste specificaties

HRV3 en HRV2 — Servorespons met hoge prestaties

De ondersteuning van de A20B-3300-0638 voor zowel HRV3 als HRV2 is aanzienlijk. HRV-regeling (High Response Vector) bepaalt de bandbreedte van de servostroomlus:

HRV2:De huidige lus wordt bijgewerkt met intervallen van 62,5 μs - de standaardmodus met hoge respons die de eerdere HRV1 verving. Biedt uitstekende servostijfheid voor de meeste CNC-bewerkingstoepassingen.

HRV3:De huidige lus wordt bijgewerkt met intervallen van 31,25 μs – de helft van de cyclustijd van HRV2, waardoor de updatesnelheid van de huidige lus wordt verdubbeld. Dit verhoogt de servostijfheid verder, vermindert de positiefout onder dynamische snijkrachten en verbetert de kwaliteit van de oppervlakteafwerking bij hoge voedingssnelheden.

Voor precisiebewerkingstoepassingen – draaien met nauwe toleranties en hogesnelheidsmatrijsfrezen – zorgt de beschikbaarheid van HRV3 op de A20B-3300-0638 ervoor dat de 0i-D servoprestaties kan leveren die voorheen geassocieerd werden met hogere CNC-platforms.

Toepassingsscenario's

0i-TD CNC-servofout:Een FANUC 0i-TD-draaibank ontwikkelt FSSB-communicatiealarmen op een of meer assen. De askaart A20B-3300-0638 wordt als de fout geïdentificeerd. Vervanging herstelt de FSSB-servocommunicatie voor alle vier de askanalen.

Onderhoud van de 0i-MD bewerkingscentrumaskaart:Een 0i-MD-bewerkingscentrum ondergaat onderhoud aan het besturingssysteem. De A20B-3300-0638 wordt vervangen om de askaart in een bekende goede staat te herstellen.

Veelgestelde vragen

Vraag 1: Is A20B-3300-0638 specifiek voor de 0i-D, of ook compatibel met de 0i-C?

KFAS LLC bevestigt A20B-3300-0638 voor 0i-Model D (0i-TD, 0i-MD) onderhoudshandleiding B-64305EN. De 0i-D en 0i-C gebruiken verschillende moederbordhardware. Bevestig aan de hand van de 0i-C-hardwaredocumentatie of 0638 is gespecificeerd voor 0i-C-applicaties voordat u voor dat platform bestelt.

V2: Welke alarmen geven aan dat A20B-3300-0638 mislukt is?

FSSB-communicatiealarmen (SV0401, SV0446 en gerelateerde FSSB-foutcodes in de 0i-D-alarmlijst) die tegelijkertijd op meerdere assen verschijnen (vooral wanneer servoaandrijvingen en motoren correct testen) wijzen naar de askaart als de foutbron. FSSB-alarmen voor één as kunnen een fout aan de aandrijfzijde aangeven in plaats van de askaart.

Vraag 3: Vereist het vervangen van A20B-3300-0638 wijzigingen in de servoparameters?

Nee. De servoparameters van de 0i-D (asversterking, HRV-modusinstelling, motortype, encodertype) worden opgeslagen in het hoofd-SRAM van de CNC. Na het plaatsen van A20B-3300-0638 herstelt de CNC de FSSB-communicatie en past automatisch bestaande servoparameters toe op alle vier de assen.

Vraag 4: Wat is het verschil tussen A20B-3300-0638 (askaart A2) en A20B-3300-0637 (askaart A3)?

JJ Automation bevestigt dat A20B-3300-0637 Axis Card A3 is, die de asbesturingsfuncties beheert in Series 0i- en Series 30i-controllers. Het A3-type bedient een breder of capabeler platform dan het A2-type. De A2 (0638) is specifiek bevestigd voor 0i-D (0i-TD/0i-MD). Controleer het geïnstalleerde kaarttype op het label. Vervang A3 niet door A2 of andersom zonder de hardwarecompatibiliteit te verifiëren.
