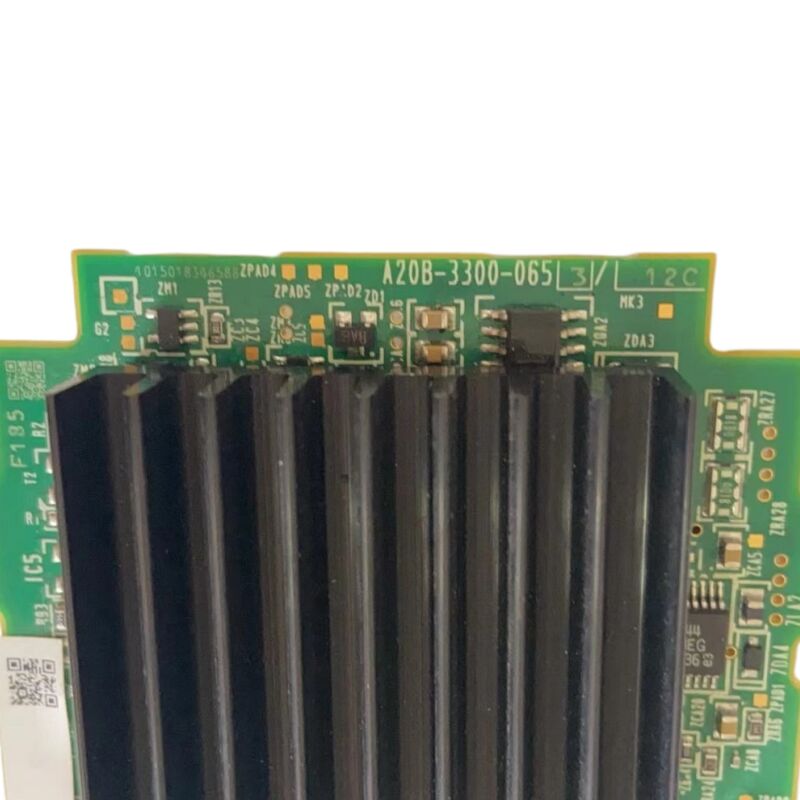

A20B-3300-0653 Fanuc PCB-bord A20B33000653 A2OB-33OO-O653

FANUC A20B-3300-0653

A20B-3300-serie CPU-modules in FANUC CNC-architectuur

De A20B-3300-0653 is een CPU-module uit de A20B-3300-bordserie van FANUC de familie van verwerkingsmodules die worden gebruikt in FANUC CNC- en robotbesturingssystemen.,De -0653 is de A2-serie CPU-module variant binnen deze familie.

In een FANUC CNC-besturingseenheid is de CPU-module de verwerkingskern.Uitvoering van de PMC-ladder, verwerking van de gebruikersinterface, I/O-beheer) en beheert de gegevensstroom tussen de functionele boards van de bedieningseenheid.Een mislukte CPU-module veroorzaakt een volledig stelselfalen. De CNC wordt niet opgestart of stopt halverwege de cyclus.

De modules van de A20B-3300-serie worden naast andere functionele modules (FROM/SRAM-geheugen, servo-besturingskaarten, grafische modules) aangesloten op de hoofdhost-PCB van de CNC-besturingseenheid.Elke A20B-3300-suffixvariant heeft een specifieke functie binnen deze modulaire architectuur de -0653-CPU-module bezet de kernpositie van de verwerking.

Belangrijkste specificaties

A20B-3300 Familie Subfix-specifieke selectie

Binnen de A20B-3300-familie bestaan meerdere varianten die verschillende functionaliteiten vervullen:

• A20B-3300-0260 486DX MMX CPU module voor 16i-A/18i-A/21i-A
• A20B-3300-0102 RISC PowerPC CPU kaart voor 16i/18i/21i
• A20B-3300-0653 A2-serie CPU-module (dit bord)

Naast elkaar liggende achtervoegsels dienen verschillende generaties CNC-platforms of verschillende verwerkingsfuncties. Fysieke gelijkenis tussen de A20B-3300-varianten duidt niet op compatibiliteit.Bevestig het exacte onderdeelnummer A20B-3300-0653 op het etiket van het geïnstalleerde bord voordat u een vervangend onderdeel koopt.

Vervanging Data back-up voor verwijdering

De CPU-module slaat geen CNC-parameters op, maar bevestigt de architectuur van de specifieke machine voordat u aanneemt dat er een datavrije board swap van toepassing is.Altijd back-up van alle CNC-gegevens (parameters, PMC ladder, programma's) voordat de oorspronkelijke CPU-module wordt verwijderd, ongeacht of de back-up naar verwachting nodig is.

Na het monteren van het vervangende apparaat moet worden gecontroleerd of de CNC-opstartsequentie normaal is voltooid en op alarmcodes voor de CPU-versie worden gecontroleerd voordat de machine weer in productie wordt genomen.

Veelgestelde vragen

V1: Wat doet de A20B-3300-0653 in de CNC-besturingseenheid?

Het is de CPU-module van de A2-serie, de centrale verwerkingsplatform die de CNC-systeemsoftware uitvoert, realtime besturingsactiviteiten beheert,en coördineert de gegevensstroom tussen de functionele modules van de bedieningseenheid. Een storing van de CPU-module veroorzaakt een volledige storing van het besturingssysteem: de CNC kan niet opstarten of stopt midden in de werking.

V2: Kunnen andere A20B-3300-varianten de -0653 vervangen?

A20B-3300-familie: aangrenzende onderdelennummers dienen voor verschillende functionele posities of verschillende generaties CNC-platforms.Altijd bevestigen A20B-3300-0653 specifiek van het etiket van de geïnstalleerde bord.

V3: Wat moet worden gecontroleerd voordat wordt geconcludeerd dat de CPU-module is uitgevallen?

Controleer de stroomtoevoerspanningen op het bord ∙ een storende stroomtoevoer veroorzaakt identieke symptomen als een CPU-storing tegen een fractie van de vervangingskosten.geheugenmodules). Bekijk de diagnostische LED-states van de CNC-bootstadium in vergelijking met de onderhoudshandleiding om het exacte foutstadium te identificeren voordat u een vervangingsbord bestelt.

Vraag 4: Verplicht het vervangen van de CPU-module een opnieuw invoeren van CNC-parameters?

Als de SRAM-module intact wordt overgedragen naar de vervangende CPU-kaart, worden de parameters behouden.Controleer de specifieke architectuur van de machine en houd altijd een huidige back-up ongeacht.

V5: Waar komt de A20B-3300-0653 vandaan?

Door middel van de FANUC CNC-bord aftermarket A20B-3300 serie module dealers en CNC reparatie specialisten.overwegen om een geverifieerde reserve op locatie te houden CPU-module storing veroorzaakt volledige machine stop zonder degraded-mode workaround.
