FANUC A20B-3900-0165 | PCB Besturingskaart — Origineel FANUC, Japanse Oorsprong

Onderdeelnummer: A20B-3900-0165

Fabrikant: FANUC Corporation (Japan)

Producttype: Printplaat (PCB)

Productachtergrond

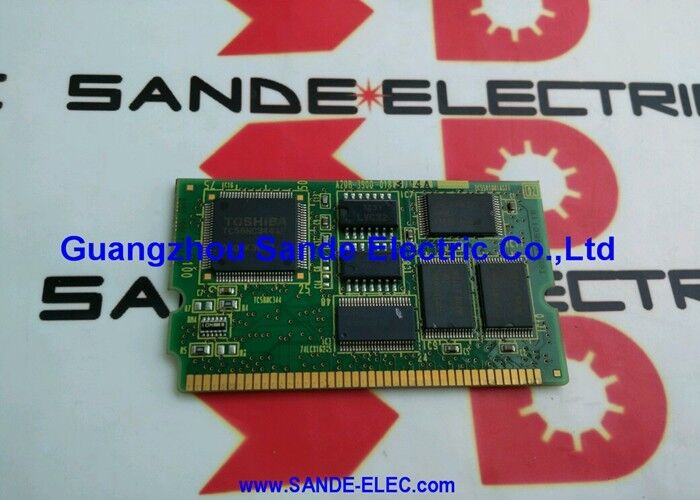

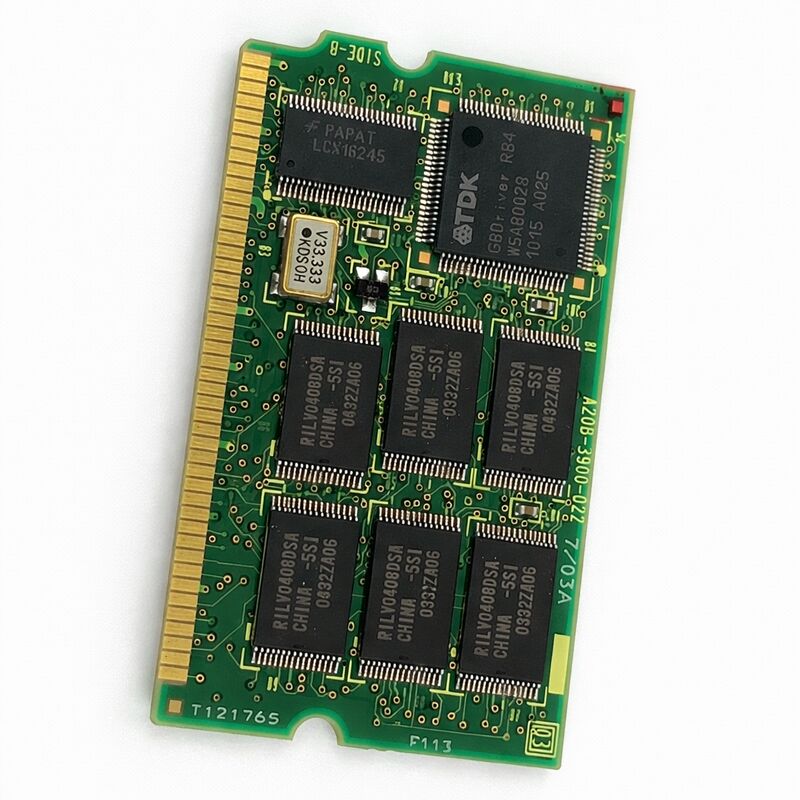

De A20B-3900-0165 is een FROM/SRAM-geheugenmodule vervaardigd door FANUC Corporation in Japan. Het bevat 32 MB Flash ROM (FROM) voor niet-vluchtige opslag en 3 MB batterij-gevoede SRAM voor vluchtige runtime-gegevens. Deze twee geheugentypen dienen verschillende rollen in de werking van de controller, en beide zijn ondergebracht op deze enkele plug-in PCB.

De kaart is ontworpen voor FANUC robotcontrollers — specifiek de R-J3iC en R-30iA besturingseenheden.

Het wordt horizontaal geïnstalleerd op de hoofdcontrollerkaart in de robotbesturingskast. Bij het opstarten laadt het systeem de FROM-inhoud in het werkgeheugen van de controller.

De SRAM behoudt zijn gegevens wanneer de stroom wordt verwijderd, mits de back-upbatterij in goede staat is.

De A20B-3900-serie is een aparte familie van de A20B-2902 CNC-besturingskaartserie, hoewel beide de standaard A20B-prefix van FANUC gebruiken.

De -3900-serie omvat geheugen- en systeemondersteuningsmodules voor FANUC robotcontrollers.

De -0165-suffix plaatst deze kaart op het 32 MB FROM / 3 MB SRAM-specificatiepunt binnen de serie.

Belangrijkste specificaties

Geheugenarchitectuur — FROM en SRAM

De twee geheugentypen op de A20B-3900-0165 dienen verschillende doelen. Flash ROM (FROM) is niet-vluchtig. Het behoudt zijn inhoud zonder stroom.

De systeemsoftware van de robotcontroller, applicatieprogramma's en configuratiegegevens worden opgeslagen in FROM. Wanneer de stroom verloren gaat en wordt hersteld, zijn deze gegevens intact.

SRAM is vluchtig. Het is afhankelijk van een back-upbatterij om gegevens te behouden wanneer de hoofdvoeding wordt verwijderd.

De 3 MB SRAM op deze module bevat runtime-gegevens — actieve variabelen, huidige statusinformatie en andere gegevens die de controller genereert tijdens bedrijf.

De back-upbatterij is een onderhoudspunt. Wanneer de batterijspanning onder de drempel daalt, kunnen de SRAM-gegevens niet worden behouden tijdens stroomonderbrekingen.

De A20B-3900-serie omvat verschillende FROM/SRAM-capaciteitscombinaties. De -0165 is de 32 MB FROM / 3 MB SRAM-variant.

Kaarten met dezelfde FROM maar verschillende SRAM-groottes hebben verschillende suffixnummers en zijn niet uitwisselbaar.

Hetzelfde onderdeelnummer in verschillende revisiegeneraties (bijv. A20B-3900-0165 vs.

A20B-3900-0225 of A20B-3900-0285) zijn alternatieve onderdeelnummers voor dezelfde specificatie — deze kunnen voor elkaar worden ingewisseld, maar bevestig altijd de compatibiliteit voor de specifieke controllergeneratie vóór installatie.

Originele FANUC Kwaliteit

FANUC PCB's worden in Japan vervaardigd onder het eigen kwaliteitscontroleproces van FANUC. Componentselectie, assemblage, testen op kaartniveau en inspectie worden allemaal voltooid binnen de productieketen van FANUC.

Dat is belangrijk voor kaarten die worden geïnstalleerd in machines waar betrouwbaarheid cruciaal is en ongeplande stilstand kostbaar is.

Vervangende PCB's van derden voor FANUC-controllers bestaan op de markt.

De kwaliteit varieert aanzienlijk tussen leveranciers en producten. Voor machines in actieve productie — waar een secundaire storing kort na een reparatie een significant probleem is — verminderen originele FANUC-onderdelen dat risico.

De herkomst van de kaart is onderdeel van de betrouwbaarheid van de reparatie.

Relevantie van geïnstalleerde basis

De A20B-3900-0165 is een actieve onderhoudsreserve voor FANUC R-J3iC en R-30iA robotsystemen die momenteel in productie zijn. Dit zijn wijdverbreide robotcontrollers in productieomgevingen — automotive, assemblage, materiaalbehandeling en algemene industriële automatisering.

Beide controllergeneraties hebben grote geïnstalleerde bases wereldwijd.

Een robotcontroller die zijn FROM/SRAM-module verliest, stopt met functioneren.

De systeemsoftware kan niet laden zonder FROM. Runtime-gegevens kunnen niet worden behouden zonder SRAM.

De module is geen randapparaat — het is een kernelement van het controlesysteem. Wanneer de batterij faalt en SRAM-gegevens verloren gaan, of wanneer de FROM-inhoud corrupt raakt, moet de module worden vervangen.

Een correcte reserve bij de hand betekent dat de robot weer operationeel is in de tijd die nodig is om de module te verwisselen en de programma's opnieuw te laden — niet de tijd die nodig is om een vervanging uit het buitenland te verkrijgen.

De alternatieve onderdeelnummers A20B-3900-0225, A20B-3900-0285 en A20B-3900-0299 dekken dezelfde 32 MB FROM / 3 MB SRAM-specificatie in latere productieversies.

Bij het inkopen kunnen al deze geverifieerde alternatieven dezelfde functie vervullen — controleer dit tegen de controllerdocumentatie vóór installatie.

Veelgestelde vragen

V1: De robotcontroller toont een SRMERR of geheugenfoutalarm. Is de A20B-3900-0165 de waarschijnlijke oorzaak?

Geheugenfouten op R-J3iC en R-30iA controllers wijzen vaak op de FROM/SRAM-module wanneer de FROM-inhoud niet correct kan worden gelezen of wanneer de integriteitscontroles van SRAM-gegevens falen.

Controleer eerst de back-upbatterijspanning — een lage of lege batterij veroorzaakt SRAM-gegevensverlies en activeert gerelateerde alarmen.

Als de batterij binnen de specificatie valt en het alarm aanhoudt, is de module zelf een sterke verdachte. Noteer de exacte alarmcode vóór vervanging — sommige geheugenfouten duiden op andere storingen.

V2: De SRAM-back-upbatterij is vervangen, maar opgeslagen programma's en instellingen zijn verdwenen. Wat is er gebeurd?

Wanneer de batterijspanning onder de drempel daalt, gaan de SRAM-inhoud verloren. Het vervangen van de batterij herstelt de stroombron, maar de verloren gegevens keren niet terug — SRAM is vluchtig en kan gewiste inhoud niet herstellen.

Programma's, masteringsgegevens en systeeminstellingen die in SRAM werden bewaard, moeten opnieuw worden geladen vanuit een back-up.

Daarom is het regelmatig maken van back-ups van robotprogramma's en parameters naar een extern apparaat een essentiële onderhoudspraktijk.

V3: Kan de A20B-3900-0165 worden vervangen door A20B-3900-0225 of A20B-3900-0285?

Ja, in de meeste gevallen. Deze alternatieve onderdeelnummers hebben dezelfde 32 MB FROM / 3 MB SRAM-specificatie en vertegenwoordigen latere productierevisies van dezelfde module.

Ze werden gebruikt in dezelfde R-J3iC en R-30iA controllerfamilies.

Bevestig de omwisseling tegen de documentatie van de controller vóór installatie, en laad alle programma's en parameters opnieuw na installatie, ongeacht welke revisie is gemonteerd.

V4: Na het installeren van een vervangende A20B-3900-0165, vereist de robot mastering. Waarom?

Een nieuwe module wordt geïnstalleerd zonder de vorige systeemgegevens. Robotmasteringsgegevens — de referentiepositiewaarden van de encoder voor elke as — worden doorgaans opgeslagen in SRAM.

Wanneer de module wordt vervangen, ontbreken deze gegevens en is de positie referentie van de robot ongedefinieerd.

Mastering moet worden uitgevoerd met de juiste masteringmethode voor het robotmodel voordat de robot kan worden gebruikt.

Dit is een normale procedure voor elke vervanging van een FROM/SRAM-module.

V5: Hoe moet de A20B-3900-0165 worden opgeslagen als reserveonderdeel?

Opslaan in een droge, temperatuurstabiele omgeving in antistatische verpakking. De SRAM-batterij van de module zal langzaam ontladen tijdens opslag — controleer de batterijconditie vóór installatie als de module lange tijd is opgeslagen.

Een module met een lege batterij kan nog steeds functioneren zodra deze is geïnstalleerd met een nieuwe batterij, maar controleer of de batterij binnen de specificatie valt als onderdeel van de installatieprocedure.

Voed de module niet geïsoleerd buiten de controller.
