A20B-3900-0170 Fanuc-printplaat A20B39000170 A2OB-39OO-OI7O

FANUC A20B-3900-0170 | FROM/SRAM Analoge Spindelmodule — Origineel FANUC, Japan

Onderdeelnummer: A20B-3900-0170

Fabrikant: FANUC Corporation (Japan)

Producttype: FROM/SRAM Analoge Spindelmodule (PCB)

Referentiehandleiding: B-64115EN

Overzicht

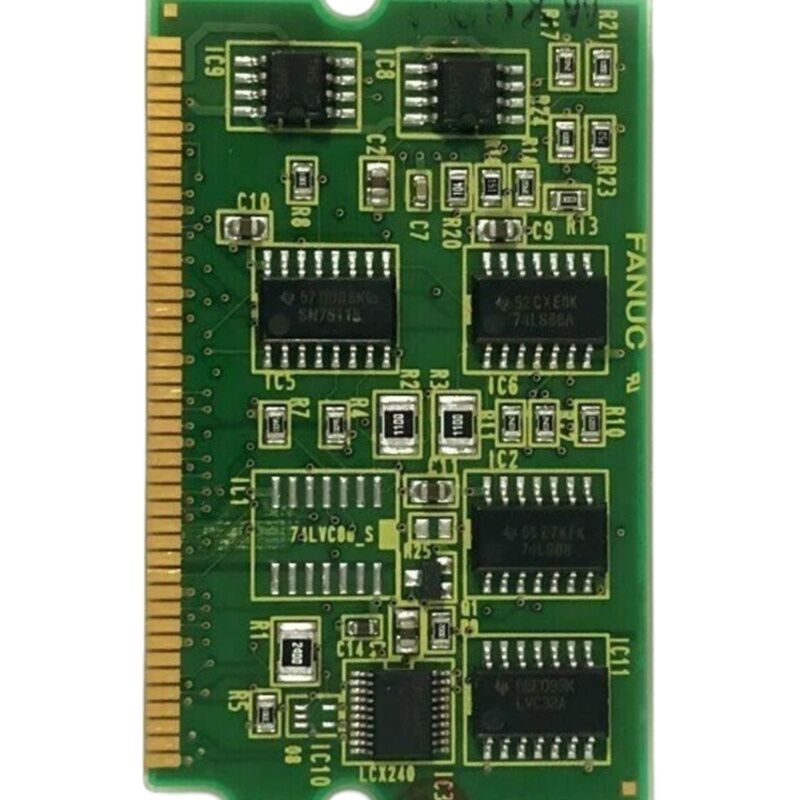

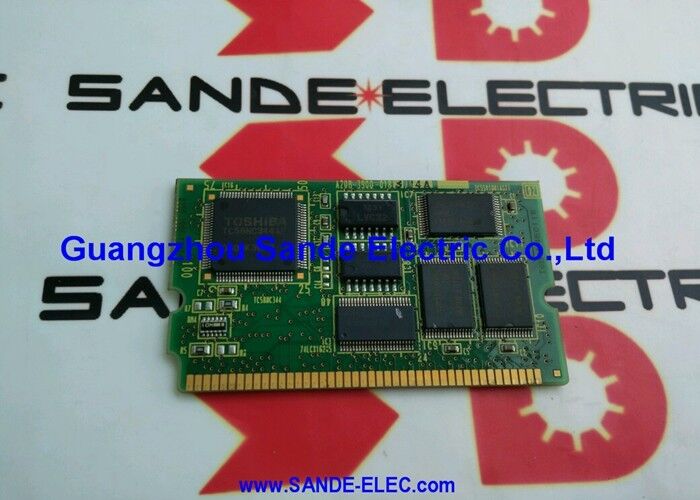

De A20B-3900-0170 is een dual-function PCB van FANUC Corporation. Het combineert FROM/SRAM-geheugen en een analoge spindelinterface op één plug-in module.

FANUC heeft het ontworpen voor CNC-besturingssystemen die zijn geconfigureerd om de spindel aan te drijven via een analoog signaalpad — een duidelijke en specifieke hardwareconfiguratie die dit bord ondersteunt.

De analoge spindelinterface is het bepalende kenmerk van het bord.

FANUC CNC-systemen ondersteunen twee methoden voor spindelbesturing: serieel en analoog. Serieuze spindelaandrijving gebruikt een digitale communicatielink naar de spindelversterker. Analoge spindelaandrijving gebruikt een spanningssignaal — typisch 0 tot ±10 V — om de spilsnelheid te commanderen.

Machines die zijn gebouwd rond oudere of analoge spindelversterkers vereisen het analoge interfacebord. De A20B-3900-0170 biedt die interface. Verwijder het, en de CNC heeft geen manier om de spindel te commanderen.

De FROM en SRAM op dit bord dienen dezelfde rollen als op elke FANUC-geheugenmodule. FROM bevat systeemsoftware niet-vluchtig.

SRAM behoudt runtimegegevens onder batterijback-up. Beide geheugentypen zijn geïntegreerd op hetzelfde fysieke bord als de spindelinterfacecircuits — de A20B-3900-0170 is geen puur geheugenmodule. De spindelfunctie verandert wat het is en hoe het moet worden behandeld.

Belangrijkste specificaties

De Analoge Spindelinterface — Wat het doet

In een FANUC CNC-systeem is het spindelbesturingspad afhankelijk van het type geïnstalleerde spindelversterker.

Een seriële spindelversterker communiceert digitaal met de CNC. Een analoge spindelversterker ontvangt zijn snelheidscommando van een analoge spanningsingang. Voor machines die analoge spindelversterkers gebruiken, heeft de CNC hardware nodig die dit spanningssignaal produceert.

Die hardware is de analoge spindelmodule — de A20B-3900-0170.

Wanneer de CNC een spilsnelheid commandeert, converteert de analoge spindelmodule dat commando naar een proportionele spanning.

De spindelversterker leest deze spanning en stuurt de spindelmotor dienovereenkomstig aan.

Feedback van de spindelpositie-encoder keert terug naar de CNC via een apart pad, waardoor de CNC de spilsnelheid en positie kan monitoren en reguleren.

Deze interface is vast in hardware. In tegenstelling tot sommige CNC-functies die via parameters kunnen worden opnieuw toegewezen, wordt het type spindelinterface bepaald door welk bord is geïnstalleerd.

Een machine die is geconfigureerd voor analoge spindelaandrijving zal niet correct werken met een puur geheugenmodule op deze sleuf.

Het spindelbesturingspad is volledig afhankelijk van de aanwezigheid van de A20B-3900-0170.

Gegevensverlies bij vervanging — Kritieke vereiste

Het vervangen van de A20B-3900-0170 betekent het verlies van alle gegevens die op het bord zijn opgeslagen.

Systeemsoftware, parameters, spindelafstemmingsgegevens en eventuele opgeslagen programma's die zich op het FROM/SRAM-gedeelte van deze module bevinden, zijn verdwenen wanneer het bord wordt verwijderd. Een nieuw bord wordt leeg geïnstalleerd.

Dit is geen risico dat achteraf kan worden beheerd.

Een volledige back-up van alle CNC-gegevens — programma's, parameters, toonhoogtecompensatie, gereedschapsgegevens, spindelparameters — moet bestaan voordat het bord wordt verwijderd. Zonder een geldige back-up kan de machine na een bordwissel niet worden hersteld naar zijn vorige staat. De back-up moet actueel zijn.

Een verouderde back-up herstelt een verouderde configuratie.

Het maken van back-ups van FANUC CNC-gegevens gebeurt via de DATA BACKUP-functie van het BOOT-scherm of via externe geheugenapparaten via de RS-232- of geheugenkaartaansluiting. Bevestig dat de back-up compleet en leesbaar is voordat u verdergaat met werkzaamheden aan dit bord.

Relatie met andere A20B-3900-serie modules

De A20B-3900-serie bevat meerdere bordvarianten. Sommige zijn puur geheugenmodules — ze bevatten alleen FROM en SRAM zonder extra interfacefuncties.

De A20B-3900-0170 is daar geen van. De analoge spindelinterfacecircuits zijn aanwezig op het bord, ongeacht de geheugeninhoud.

Het vervangen van een andere A20B-3900-geheugenmodule door de -0170 verwijdert de analoge spindelfunctie uit het systeem.

De machine zal opstarten, maar de spindelbesturing zal falen.

De juiste vervanging is een andere A20B-3900-0170, of een bord dat door FANUC-documentatie is bevestigd als een direct equivalent voor het specifieke CNC-model dat in gebruik is.

Veelgestelde vragen

V1: Wat gebeurt er als de A20B-3900-0170 wordt vervangen door een standaard A20B-3900-geheugenmodule?

De analoge spindelinterface is niet langer aanwezig in het systeem. De CNC zal opstarten, maar elk spindelbewegingscommando zal falen.

De machine zal alarmeren op spindelgerelateerde fouten. Alleen een bord met de analoge spindelinterfacefunctie — het juiste onderdeelnummer — herstelt de spindelbesturing.

V2: De spindel reageert niet op snelheidscommando's. Hoe bepaal ik of de A20B-3900-0170 defect is?

Bevestig eerst dat de analoge commando-spanning aanwezig is op de commando-ingang van de spindelversterker — gebruik een voltmeter op de analoge uitgangsconnector van de CNC. Als er geen spanningsverandering is wanneer de CNC de spilsnelheid commandeert, zit de fout in het analoge uitgangspad, wat wijst op dit bord.

Als er spanning aanwezig is, maar de spindel niet reageert, zit de fout verderop — in de spindelversterker of motor.

V3: Is een systeemgegevensback-up verplicht voordat dit bord wordt vervangen?

Ja. Alle gegevens op de FROM- en SRAM-delen van deze module gaan verloren wanneer het bord wordt verwijderd. Programma's, parameters en systeemgegevens moeten na installatie worden hersteld vanaf een back-up.

Er is geen manier om deze gegevens te herstellen zonder een eerdere back-up.

De back-up moet worden gemaakt voordat het bord wordt verwijderd.

V4: De back-upbatterij op het bord is leeg. Is het bord nog bruikbaar?

Het FROM-gedeelte behoudt zijn gegevens zonder de batterij — FROM is niet-vluchtig. Het SRAM-gedeelte zal zijn gegevens hebben verloren als de batterij lange tijd leeg is geweest.

Het bord is fysiek nog bruikbaar, maar de in SRAM opgeslagen gegevens moeten worden hersteld.

Vervang de back-upbatterij en laad alle systeemgegevens opnieuw voordat u de machine weer in bedrijf neemt.

V5: De CNC toont een geheugenalarm in plaats van een spindelalarm. Kan dit bord nog steeds de oorzaak zijn?

Ja. Als de FROM-inhoud beschadigd is — door een stroompiek, een mislukte schrijfoperatie of een bordfout — kan de CNC alarmeren op geheugen in plaats van op een spindelspecifieke fout.

Een geheugenalarm dat verschijnt naast het onvermogen om de besturing volledig op te starten, of dat direct na een stroomgebeurtenis verschijnt, is een redelijke indicatie dat de FROM/SRAM-module is aangetast.

Controleer de alarmcode tegen de B-64115EN-handleiding voor de specifieke foutomschrijving.
