| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-3900-0180 |

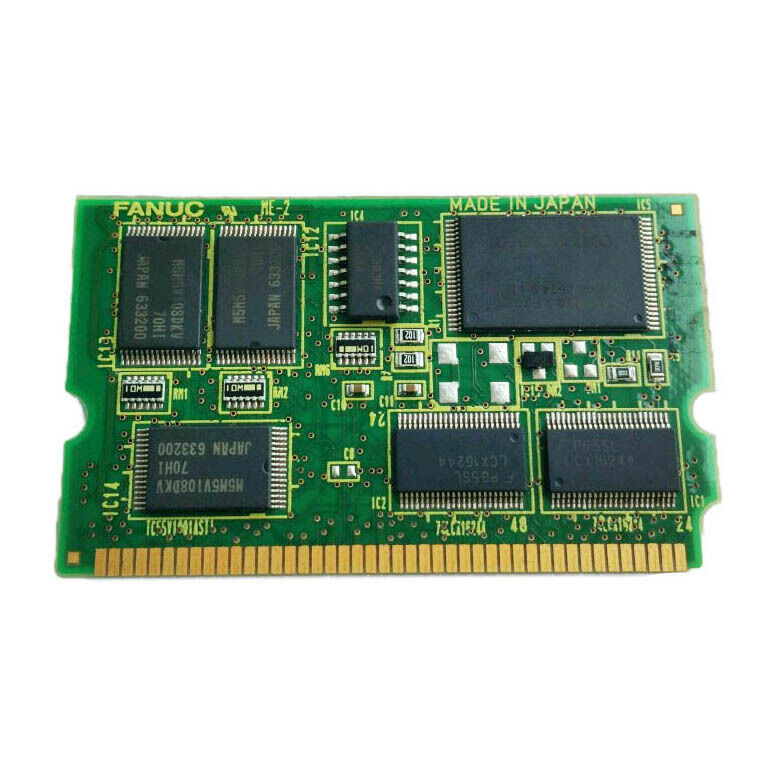

Onderdeelnummer: A20B-3900-0180
Fabrikant: FANUC Corporation (Japan)
Producttype: FROM/SRAM Geheugenmodule (PCB)
De A20B-3900-0180 is de FROM/SRAM geheugenmodule voor FANUC Serie 30i, 31i en 32i CNC-systemen.
Het bevat 16 MB Flash ROM en 256 KB SRAM op een compacte plug-in kaart die horizontaal op de hoofd-CPU-kaart in de controller wordt geïnstalleerd. Bij het opstarten laadt het systeem de FROM-inhoud in het werkgeheugen.
Vanaf dat moment werkt de CNC vanuit RAM — de FROM dient als de persistente bron die elke cyclus van de stroom overleeft.
De Serie 30i/31i/32i vertegenwoordigt het high-end CNC-platform van FANUC.
Deze controllers besturen grote bewerkingscentra, samengestelde werktuigmachines en meerassige systemen met veeleisende real-time vereisten.
De FROM-module in deze systemen bevat de softwarestack die deze mogelijkheden mogelijk maakt — de CNC-kernel, servo-besturingssoftware, PMC-ladder runtime en beheerprogramma's.
Dit alles bevindt zich op deze kaart. Wanneer de kaart defect raakt, stopt de machine.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A20B-3900-0180 |
| Fabrikant | FANUC Corporation |
| Producttype | FROM/SRAM Geheugenmodule (PCB) |
| Kaartserie | A20B-3900 |
| Compatibele Controllers | FANUC Serie 30i / 31i / 32i |
| FROM Capaciteit | 16 MB (Flash ROM, niet-vluchtig) |
| SRAM Capaciteit | 256 KB (batterij-ondersteund, vluchtig) |
| Installatie | Horizontale plug-in, hoofd-CPU-kaart |
| Gedrag bij Opstarten | FROM-inhoud wordt geladen in DRAM bij het opstarten |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Vochtigheid | 75% RV max (niet-condenserend) |
| Beschikbare Conditie | Nieuw / Gerenoveerd / Gerepareerd |
Flash ROM doet één ding goed: het behoudt gegevens door stroomcycli heen zonder batterij. Elke uitschakeling, elke noodstop, elke spanningspiek — de FROM-inhoud blijft intact. De 16 MB op deze kaart bevat de CNC-systeemsoftware, servo-versterker besturingssoftware, PMC-ladderlogica en andere programma's die de machine nodig heeft om te functioneren. Niets hiervan verandert tijdens normale werking.
De 256 KB SRAM is anders. Het is vluchtig. Het is afhankelijk van een kleine back-upbatterij om de inhoud te behouden wanneer de stroom wordt uitgeschakeld. SRAM op deze module bevat runtime-gegevens — operatorinstellingen, actieve offsets en vergelijkbare statusinformatie die tijdens de werking wordt gegenereerd. Als de batterij bijna leeg is en de stroom wordt onderbroken, gaan de SRAM-gegevens verloren.
Dit maakt de batterijconditie een onderhoudspunt, geen instelpunt. Controleer het volgens een schema, niet bij een storing.
De twee geheugentypen werken samen. FROM biedt de statische basis. SRAM biedt de dynamische werkruimte. De controller heeft beide nodig om correct te functioneren.
De FROM-inhoud is software. Die software heeft een versie.
De versie op de vervangende A20B-3900-0180 moet overeenkomen met waarvoor de machine is gebouwd en in bedrijf is gesteld. FANUC Serie 30i/31i/32i-systemen worden vaak aangepast door machinebouwers — hun opties, asconfiguraties en PMC-ladderprogramma's zijn vaak specifiek voor een enkel machine model of zelfs een enkel serienummer.
Een vervangende module met de verkeerde softwareversie kan opstarten, maar zal de machine niet correct laten werken.
Parameterbereiken verschillen tussen versies.
PMC-interface definities veranderen. Servo-afstemmingsgegevens moeten mogelijk worden bijgewerkt. Het installeren van de juiste softwareversie — of het opnieuw flashen van de module naar de juiste versie — is onderdeel van de vervangingsprocedure, geen bijzaak.
Deze controllers bevinden zich aan de top van FANUC's CNC-lijn. De 30i beheert de meest complexe machines: 5-assige bewerkingscentra, grote draaicentra met aangedreven gereedschap en meerwegs-systemen. De 31i en 32i zijn geschaalde versies voor minder assen, maar met vergelijkbare diepte aan mogelijkheden.
Alle drie gebruiken dezelfde basis hardware architectuur, en alle drie zijn afhankelijk van de FROM-module als de basis van hun softwarestack.
Machines die op Serie 30i/31i/32i draaien, zijn doorgaans al jaren in productie.
De originele FROM-module verzamelt bedrijfsuren. Flash-geheugen heeft een beperkte schrijfcyclusduur — in de praktijk falen FROM-modules in CNC-controllers zelden door schrijfuitputting, maar ze falen wel door spanningspieken, elektrostatische gebeurtenissen en hardwarefouten.
Wanneer dit gebeurt, is het vervangingspad duidelijk: het juiste onderdeelnummer, met de juiste software.
V1: De Serie 30i CNC start op, maar toont onmiddellijk een systeemsoftwarefout. Zou deze kaart de oorzaak kunnen zijn?
Ja. Als de FROM-inhoud beschadigd of onleesbaar is, kan de CNC zijn besturingssoftware niet laden en zal deze bij het opstarten een fout geven.
Een systeemsoftwarefout bij het opstarten, met name een die verschijnt na een stroomgebeurtenis of hardwarefout, is een sterke indicatie dat de FROM-module is aangetast.
De alarmcode zal verder helpen bij het specificeren — raadpleeg de 30i onderhoudshandleiding voor de beschrijving van de specifieke foutcode.
V2: Moeten parameters opnieuw worden geladen na het vervangen van de A20B-3900-0180?
Ja. De vervangende kaart wordt geïnstalleerd zonder de parameters van de vorige machine. Alle parameters — CNC-parameters, servo-parameters, PMC-parameters, pitch-compensatiegegevens en gereedschapsgegevens — moeten na installatie worden hersteld vanaf een back-up.
De softwareversie op de nieuwe module moet ook compatibel worden bevonden voordat parameters worden geladen. Probeer de machine niet te starten voordat de parameters zijn hersteld.
V3: Het SRAM-back-upbatterijalarm verscheen, maar de machine bleef draaien. Is dit dringend?
Ja. Zodra het alarm voor een bijna lege batterij actief is, is de tijd voordat gegevensverlies optreedt beperkt. SRAM-gegevens worden behouden zolang de batterij voldoende spanning levert.
Wanneer deze onder de drempel daalt, gaan alle SRAM-inhoud verloren bij de volgende uitschakeling.
Maak onmiddellijk een back-up van de SRAM-gegevens en vervang de batterij vóór de volgende geplande uitschakeling.
V4: Is de A20B-3900-0180 uitwisselbaar met andere A20B-3900 geheugenmodules?
Niet zomaar. De A20B-3900-serie omvat een breed scala aan FROM/SRAM capaciteitscombinaties en softwareversies.
De -0180 is specifiek de 16 MB FROM / 256 KB SRAM variant voor Serie 30i/31i/32i.
Modules met verschillende FROM- of SRAM-groottes, of verschillende softwareversies, zijn geen directe vervangers.
Bevestig altijd het onderdeelnummer en de softwareversie vóór installatie.
V5: Kan de A20B-3900-0180 worden geflasht met een andere softwareversie?
Het opnieuw flashen van FANUC FROM-modules vereist FANUC softwaretools en het juiste softwarepakket voor het doel-CNC-model en de optieconfiguratie.
Dit is geen procedure die in het veld wordt uitgevoerd met generieke tools.
Als de bestaande softwareversie onbekend of incompatibel is, neem dan contact op met een FANUC-gecertificeerde servicepartner met het CNC-type, model en de optielijst van de machine om het juiste softwarepakket te verkrijgen.
