| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-3900-0240 |
Onderdeelnummer: A20B-3900-0240
Fabrikant: FANUC Corporation (Japan)
Producttype: FROM / SRAM Geheugenmodule (PCB)
Aanduiding: Module B1

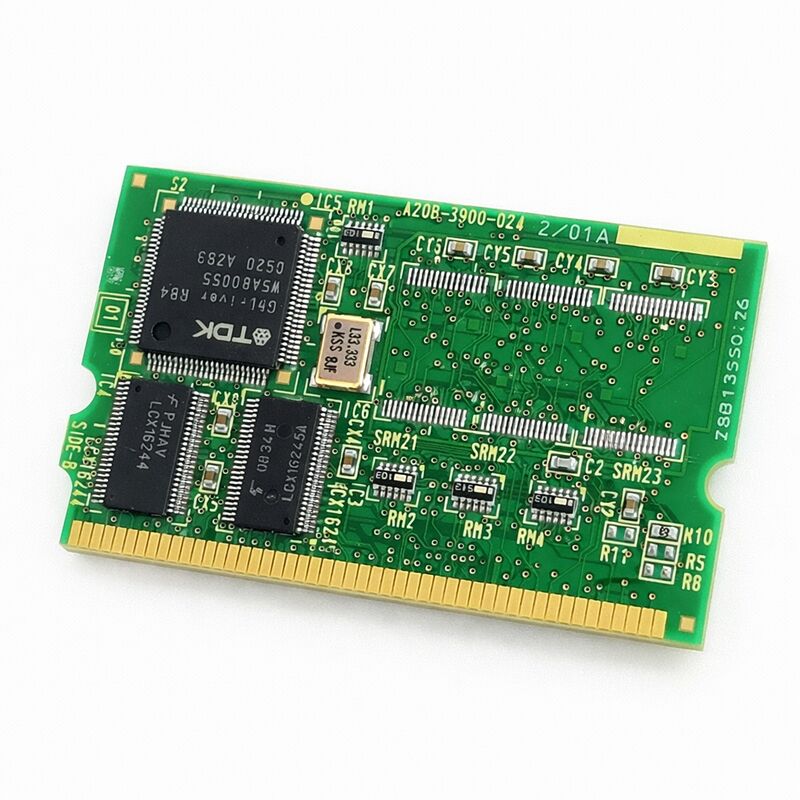

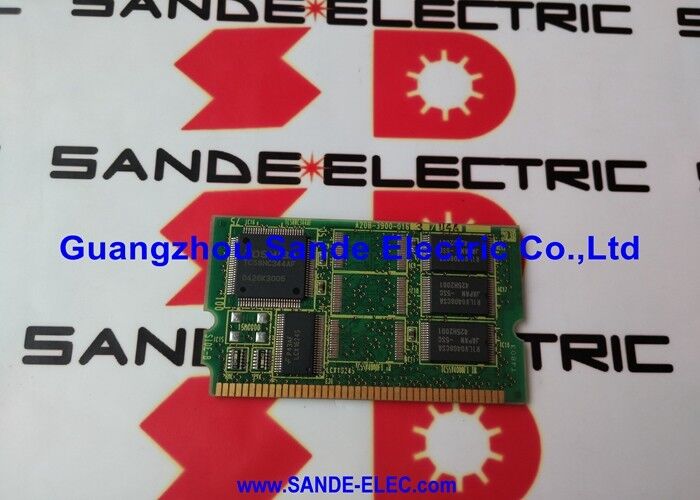

De A20B-3900-0240 is FANUC's 128 MB FROM / 1 MB SRAM module, aangeduid als de B1-variant in de A20B-3900-serie.
Het bevindt zich aan de bovenkant van het FANUC-geheugenmodulebereik qua FROM-capaciteit — 128 megabytes Flash ROM is een aanzienlijke verbetering ten opzichte van de 16 MB en 32 MB modules die op kleinere besturingsplatforms worden gebruikt.
Deze capaciteit weerspiegelt de schaal van de systemen die deze module ondersteunt: grote FANUC CNC-controllers en robotcontrollers die complexe softwareconfiguraties met zware optielading uitvoeren.
FROM bevat de gehele softwarestack van de controller niet-vluchtig. Bij elke stroomcyclus leest het systeem de FROM-inhoud en laadt deze in het werkgeheugen. De FROM op deze module verliest nooit zijn inhoud door een stroomonderbreking — dat is de fundamentele aard van Flash ROM.
Het vereist echter wel de juiste software-inhoud. Een lege of verkeerd geladen module zal de controller niet laten werken.
Daarom is het opnieuw installeren van FROM-bestanden na het vervangen van een printplaat een verplichte stap, geen optionele.
De 1 MB SRAM op deze module is batterij-ondersteund vluchtig geheugen. Het bevat gegevens die de controller genereert tijdens bedrijf: actieve parameters, runtime-variabelen en andere statusinformatie die korte stroomonderbrekingen moet overleven, maar die tijdens volledige uitschakeling wordt onderhouden door de back-upbatterij. Een SRAM-capaciteit van 1 MB is geschikt voor systemen met gematigde parameterinstellingen.
Waar een grotere parameteropslag vereist is, dient de B2-variant (A20B-3900-0241, met 2 MB SRAM) aan die behoefte.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A20B-3900-0240 |
| Fabrikant | FANUC Corporation |
| Producttype | FROM / SRAM Geheugenmodule (PCB) |
| Aanduiding | Module B1 |
| Printplaatserie | A20B-3900 |
| FROM Capaciteit | 128 MB (Flash ROM, niet-vluchtig) |
| SRAM Capaciteit | 1 MB (batterij-ondersteund, vluchtig) |
| Installatie | Plug-in module, hoofdprintplaat van de controller |
| Toepassing | FANUC CNC en robotcontroller systemen |
| Na installatie | Volledige FROM-bestanden, parameters en programma's opnieuw laden vereist |
| Herkomst | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Vochtigheid | 75% RV max (niet-condenserend) |
| Beschikbare staat | Nieuw / Gereviseerd / Gerepareerd |
De sprong van 32 MB of 64 MB naar 128 MB FROM is niet willekeurig. FANUC CNC-systemen accumuleren software-inhoud in de loop van de tijd.
Basis systeemschijf neemt een deel van de FROM in beslag.
Elke optie die op de controller wordt geladen — macro-uitvoerder, conversatie-programmeerfuncties, extra taalpaketten, aangepaste cycli, uitgebreide PMC-capaciteit — verbruikt meer FROM-ruimte. Robotsystemen laden robotsoftware, visiebibliotheken, force control-pakketten en andere toepassingsspecifieke software.
Een controller die een basisconfiguratie uitvoert, werkt comfortabel op 32 MB of 64 MB.
Een controller met veel opties, een grote PMC-ladder en uitgebreide gebruikerssoftware duwt naar en over die limieten.
De 128 MB FROM van de A20B-3900-0240 elimineert deze beperking. Het is de module voor volledig geladen besturingsconfiguraties waar kleinere FROM-capaciteiten onvoldoende zouden zijn.
Het installeren van een nieuwe A20B-3900-0240 installeert een lege module. Geen software, geen parameters, geen programma's. Alles moet opnieuw worden geladen voordat de machine of robot kan werken.
Dit is geen triviale stap.
FROM-bestanden moeten worden geladen met behulp van de juiste FANUC-opstartprocedure. CNC-parameters moeten worden hersteld van een parameterback-up.
PMC-ladderprogramma's moeten opnieuw worden geladen. Gebruikersprogramma's, gereedschapsgegevens en alle andere opgeslagen gegevens moeten worden hersteld.
Elke categorie gegevens gebruikt een ander herstelpad. De volgorde is belangrijk. Voltooi de software-installatie vóór het laden van parameters en bevestig de software-integriteit vóór het laden van parameters.
De back-up die dit herstel voedt, moet actueel en volledig zijn. Een verouderde back-up herstelt een verouderde systeemstatus.
Een gedeeltelijke back-up laat hiaten achter die handmatige invoer vereisen. Het onderhouden van een geverifieerde, volledige back-up — bijgewerkt na elke systeemwijziging — is de enige manier om een printplaatvervanging eenvoudig te maken.
De aanduidingen B1 en B2 van de A20B-3900-serie geven de SRAM-capaciteit aan. B1-modules bevatten 1 MB SRAM. B2-modules bevatten 2 MB SRAM.
De FROM-capaciteit — in dit geval 128 MB — is hetzelfde. Het verschil zit in hoeveel vluchtige parameteropslag beschikbaar is.
De meeste FANUC CNC-systemen draaien comfortabel op 1 MB SRAM. Sommige configuraties — met name die met zeer grote parameterinstellingen, uitgebreide gereedschapslevensbeheergegevens of een groot aantal opgeslagen programma's — profiteren van de extra 1 MB die de B2-variant biedt.
De controllerdocumentatie of het label van de originele module bevestigt welke variant vanuit de fabriek is geïnstalleerd. Dat bepaalt welke vervanging correct is.
V1: De controller start niet op na het installeren van de A20B-3900-0240. Wat is de meest waarschijnlijke oorzaak?
De FROM-inhoud is leeg op een nieuwe module. De controller vereist geldige systeemschijf in FROM om op te starten.
Ga naar het FANUC-opstartscherm (houd specifieke toetsen ingedrukt tijdens het inschakelen — procedure varieert per controller model) en laad de systeemschijf via geheugenkaart of USB. Zodra de schijf is geladen, zou de controller normaal moeten opstarten.
V2: Is de A20B-3900-0240 uitwisselbaar met de A20B-3900-0241 (B2)?
Ze delen dezelfde 128 MB FROM-capaciteit. Het verschil is SRAM: B1 heeft 1 MB, B2 heeft 2 MB.
Een B2 kan vaak zonder problemen een B1 vervangen — meer SRAM veroorzaakt geen problemen. Een B1 die een B2 vervangt, kan problemen veroorzaken als het systeem was geconfigureerd om de volledige 2 MB SRAM-capaciteit te gebruiken.
Verifieer de vereiste uit de controllerdocumentatie voordat u vervangt.
V3: Welke gegevens moeten opnieuw worden geladen na het vervangen van de A20B-3900-0240?
Alle FROM-bestanden (systeemschijf, optieschijf, PMC-ladder), alle CNC-parameters, alle opgeslagen programma's en alle gebruikersgegevens.
Elk heeft een apart laadpad. Voltooi eerst de software-installatie, dan parameters, dan programma's.
Sla de softwarestap niet over — parameters geladen zonder correcte software kunnen alarmen genereren of niet correct laden.
V4: De SRAM-back-upbatterij is leeg. Is de printplaat nog bruikbaar?
Het FROM-gedeelte is intact, ongeacht de batterijconditie — het is niet-vluchtig.
Het SRAM-gedeelte zal zijn inhoud hebben verloren tijdens elke stroomonderbreking na het falen van de batterij. Vervang de batterij en laad alle SRAM-residentiële gegevens opnieuw.
De printplaat zelf is functioneel; alleen de SRAM-gegevens moeten worden hersteld.
V5: Hoe moet de A20B-3900-0240 worden behandeld tijdens installatie?
Gebruik gedurende het hele proces antistatische voorzorgsmaatregelen. Aard uzelf voordat u de printplaat aanraakt.
Hanteer alleen aan de randen — vermijd het aanraken van printsporen of chips. Installeer en verwijder met uitgeschakelde stroom.
Controleer na installatie of de module volledig in de connector zit — een gedeeltelijk geplaatste module kan intermitterende storingen veroorzaken in plaats van een duidelijke storing, waardoor diagnose moeilijk wordt.
