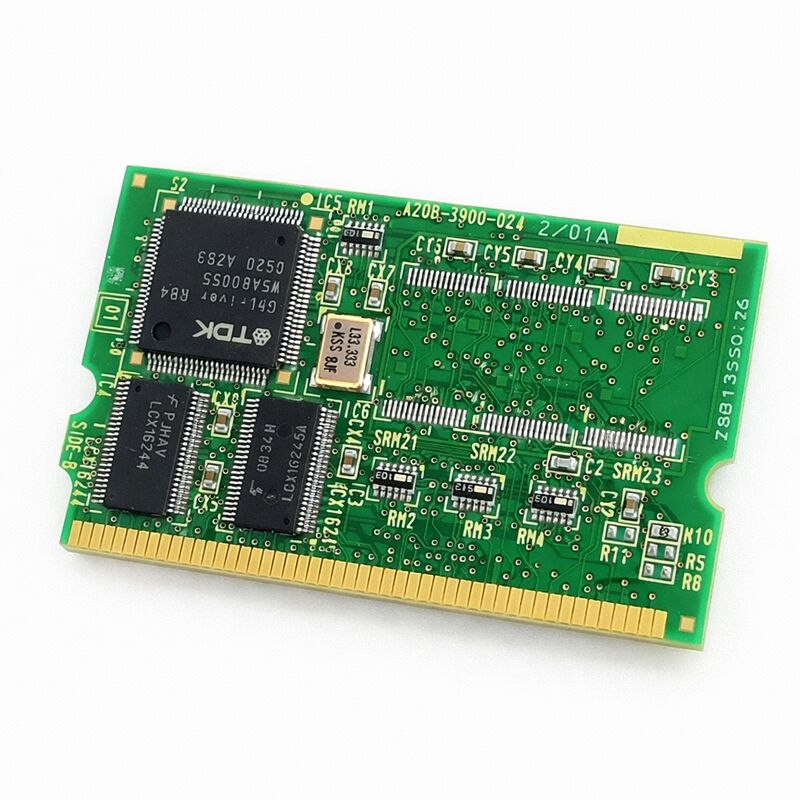

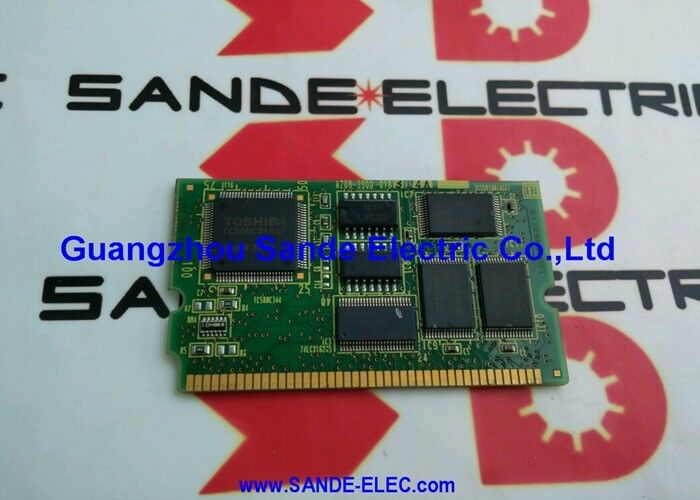

A20B-3900-0241 Fanuc-printplaat A20B39000241 A2OB-39OO-O24I

FANUC A20B-3900-0241 ∙ 128 MB FROM / 2 MB SRAM Module B2 ∙ Originele FANUC, Japanse oorsprong

Deelnummer:A20B-3900-0241

Vervaardiger:FANUC Corporation (Japan)

Productsoort:FROM / SRAM geheugen module (PCB)

Aanduiding:Module B2

Van de ID:E4

SRAM-ID:04

Overzicht

De A20B-3900-0241 is de B2-variant van de 128 MB FROM / 2 MB SRAM-geheugenmodule van FANUC de tegenhanger van de B1 (A20B-3900-0240), waarbij de SRAM-allocatie is verdubbeld van 1 MB naar 2 MB.

Het is onder meer goedgekeurd voor gebruik in FANUC 0i-D CNC-systemen en heeft dezelfde fundamentele rol als elke andere module in de A20B-3900-serie:het niet-vluchtige en op batterijen ondersteunde vluchtige geheugen dat de controller gebruikt om zijn software en runtime-gegevens te bewaren.

128 MB Flash ROM ondersteunt volledig geladen FANUC CNC-configuraties.

Systeemsoftware, servo-software, PMC-ladderprogramma's, optiepakketten en door de gebruiker gedefinieerde software bevinden zich allemaal in FROM.

De FROM op de A20B-3900-0241 slaat dit allemaal op in stroomcycli zonder dat er een batterij nodig is. Flash ROM is van nature niet-vluchtig.

De controller leest de FROM bij opstarten en laadt de inhoud in het werkgeheugen.FROM ID E4 en SRAM ID 04 identificeren de geheugenconfiguratie van deze module binnen de diagnostische en configuratie-systemen van FANUC.

De extra 1 MB SRAM ten opzichte van de B1-variant is geschikt voor toepassingen met grotere parametersets, uitgebreide programmaopslagvereisten,of een grotere inzet van de optionele functies van FANUC voor gegevensbeheer.

Bij systemen waarop de B2 in de fabriek is gemonteerd, kan het vervangen door een B1 leiden tot onvoldoende SRAM voor de geconfigureerde optieset.

Belangrijkste specificaties

Wat FROM en SRAM elk doen

Flash ROM heeft geen batterij nodig. De gegevens die het bevat blijven ongeacht de stroomtoestand. Dat is de juiste plek voor alles wat niet moet veranderen tijdens normale werking: de CNC kernel,de servo-besturingssoftware, de runtime van de PMC-ladder, en applicatie-specifieke optie-software.

Ze laden eenmaal bij opladen en draaien van RAM tot de volgende stroomcyclus.

SRAM is anders. Het is vluchtig ∙ het vergeet zijn inhoud wanneer de stroom wordt afgesneden, tenzij een back-upbatterij het in leven houdt.

SRAM bevat de gegevens die tijdens het gebruik van de machine veranderen: parameters die door de machinebeheerder of de service-ingenieur zijn ingesteld, opgeslagen bewerkingsprogramma's, actieve gereedschapsgegevens, compensatietafels voor pitchfouten.

De back-upbatterij is een onderhoudscomponent ∙ ze heeft een levensduur en moet periodiek worden vervangen voordat ze stilletjes uitvalt.

De 2 MB SRAM op de B2-module is het belangrijkst in systemen die tegen de grenzen van 1 MB ingaan.

Een controller die een enkele CNC-functie uitvoert met een kleine programmabibliotheek en een minimale reeks parameters merkt misschien nooit het verschil.

Een controller die een groot bewerkingscentrum beheert met honderden opgeslagen programma's, een uitgebreide tool life management-database en een volledige reeks opties, zal de ruimte voor het hoofd waardevol vinden.

FANUC 0i-D-platform

De FANUC 0i-D is een veelgebruikt mid-range CNC-platform. Het voert bewerkingscentra, draaicentrums, draad-EDM-machines en slijpmachines over een reeks asgetallen.

De 0i-D bracht aanzienlijke capaciteitsverbeteringen ten opzichte van zijn voorgangers hogere asgetallen, nano-interpolatie, verbeterde servo-prestaties en bredere beschikbaarheid van opties.

Controllers van deze generatie worden wereldwijd nog steeds actief geproduceerd en hun FROM/SRAM-modules zijn onderhoudsartikelen.

De A20B-3900-0241 wordt bevestigd voor 0i-D-installaties.

De FROM ID E4 en SRAM ID 04 koppelen de module aan de specifieke geheugenconfiguratie die het 0i-D-platform in dit capaciteitsbereik gebruikt.

Deze ID's worden in de configuratiediagnostiek van de controller weergegeven. Wanneer deze na installatie worden gecontroleerd, wordt bevestigd dat de controller de nieuwe module correct heeft herkend.

Procedure na de installatie

Het vervangen van de A20B-3900-0241 stelt de software en gegevens van de controller terug in een lege toestand.

Alles wat er op de vorige module was, systeemsoftware, parameters, programma's, compensatiegegevens, is verdwenen.

De juiste herstellingsvolgorde: eerst FROM software laden, dan parameters, dan programma's en gebruikersgegevens.Het proberen om parameters te laden voordat de correcte softwareversie is geïnstalleerd kan leiden tot software mismatch alarmen.

Controleer de softwareversie na FROM-installatie en bevestig dat deze overeenkomt met de verwachte versie van de back-up voordat de parameters worden geladen.

Verifieer de FROM-ID en de SRAM-ID in het diagnostisch scherm van de controller na installatie.

E4 en 04, respectievelijk, bevestigen dat de juiste module is herkend.

Als de ID's niet zoals verwacht verschijnen, moet de toestand van de stoelen van de module en de aansluiting worden onderzocht voordat wordt geconcludeerd dat de module de oorzaak is van de storing.

Veelgestelde vragen

Vraag 1: Na het installeren van de A20B-3900-0241 toont de controller een alarm van de ROM-configuratie.

Dit alarm verschijnt meestal wanneer de controller de FROM niet correct kan lezen, of wanneer de FROM ID niet overeenkomt met de verwachte configuratie van de controller.

Bevestig dat de module volledig zit.

Indien het apparaat correct is geplaatst en het alarm blijft werken, moet worden gecontroleerd of het onderdeelnummer van de module correct is voor het geïnstalleerde type regelaar.

De FROM ID E4 moet in de systeemconfiguratie-diagnostiek van de controller worden weergegeven zodra de module correct is herkend.

V2: Kan de A20B-3900-0241 de A20B-3900-0240 (B1) vervangen in een machine die oorspronkelijk met B1 is uitgerust?

Over het algemeen ja de B2 biedt dezelfde 128 MB FROM als B1, met extra SRAM.

Een systeem dat oorspronkelijk met B1 is uitgerust, wordt niet beschadigd door de extra SRAM van de B2.

Bevestig met de documentatie van de machine dat het besturingsmodel zowel B1 als B2 accepteert.

Laad alle software en parameters normaal na vervanging.

V3: worden PMC-ladderprogramma's opgeslagen op FROM of SRAM?

PMC ladder programma's worden opgeslagen in FROM (non-volatile).

PMC-parameters en sommige PMC-gegevensvariabelen worden echter in SRAM (batterijgestuurd) opgeslagen.

Voor de normale werking van de PMC moeten zowel de FROM als de SRAM na vervanging van de module correct worden hersteld.

Herladen van de ladder via de FROM-procedure voor het herstellen van de software en herstellen van de PMC-parameters afzonderlijk.

V4: Het SRAM-geheugen wordt na installatie leeg weergegeven, maar het FROM-geheugen is correct geladen.

Een nieuwe of pas geleverde module heeft leeg SRAM. FROM-inhoud is hersteld via de software-loadprocedure,maar de SRAM-gegevens van de parameters en programma's moeten afzonderlijk worden geladen via de procedure voor het herstel van parameters en programma's.

Dit is een normale, verwachte stap bij de vervanging van de module.

V5: Hoe bevestig ik de FROM-ID en de SRAM-ID na het installeren van de A20B-3900-0241?

Toegang tot het systeemdiagnosescherm op de FANUC-controller

De FROM-ID en de SRAM-ID worden weergegeven in de samenvatting van de hardwareconfiguratie van de controller.

Voor de A20B-3900-0241 moet FROM-ID E4 en SRAM-ID 04 luiden.
