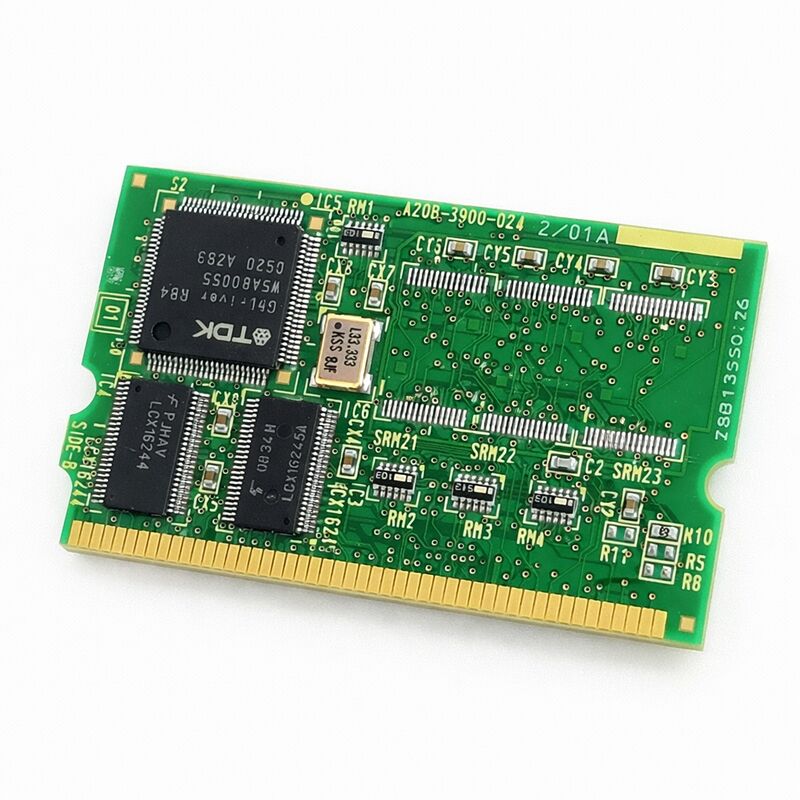

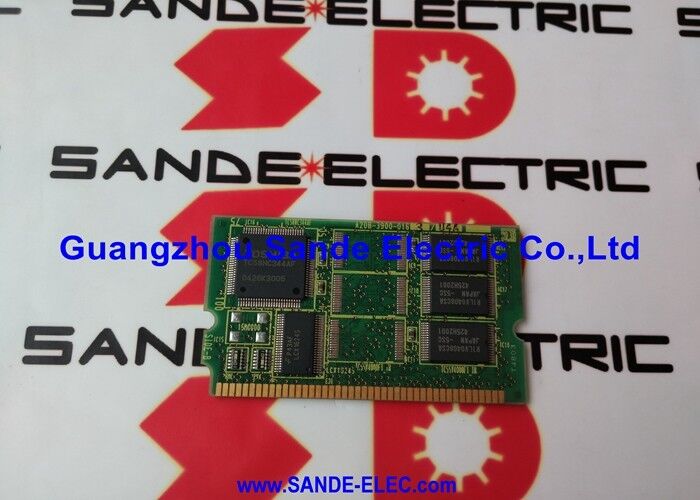

A20B-3900-0242 Fanuc PCB-bord A20B39000242 A2OB-39OO-O242

FANUC A20B-3900-0242

Deelnummer:A20B-3900-0242

Vervaardiger:FANUC Corporation (Japan)

Productsoort:SRAM-geheugenmodule (PCB)

Boardserie:A20B-3900

Compatibele systemen:FANUC CNC-besturingssystemen

Overzicht

De A20B-3900-0242 is een SRAM-geheugenmodule uit de A20B-3900-serie van FANUC.SRAM Static Random Access Memory is het batterij ondersteund vluchtige geheugen in het hart van elke FANUC CNC controller actieve gegevensopslag.

Het bevat de informatie die elke machine tot een specifieke machine maakt: onderdeelprogramma's, tool offset tabellen, parameterinstellingen, werkstukcoördinaten en macro variabele waarden.Deze gegevens moeten de stroom uitvallen.De back-upbatterij op de module zorgt ervoor dat de SRAM-inhoud jarenlang intact blijft.

De A20B-3900-serie vertegenwoordigt de latere generatie geheugemodulefamilie van FANUC.

Deze modules bieden een hogere capaciteit en een betere integratie in vergelijking met eerdere FANUC-geheugenarchitecturen.

De variant -0242 geeft de SRAM-toewijzing die geschikt is voor het aangewezen controllerplatform.

Wanneer deze module uitvalt of wanneer de back-upbatterij opraakt en niet vervangen wordt wordt de SRAM-inhoud verloren bij de volgende uitschakeling.

Alle machine-specifieke gegevens moeten worden hersteld voordat de machine opnieuw onderdelen kan produceren.

Belangrijkste specificaties

Wat SRAM inhoudt en waarom het belangrijk is

Elk programma dat de bediener invoert leeft in SRAM. Elke gereedschaplengte en radiusverschuiving leeft in SRAM. Elke CNC-parameter die bepaalt hoe de machine beweegtServo-instelwaarden, I/O-opdrachten in SRAM.

De operationele identiteit van de machine zit volledig in dit geheugen.

Dit is niet hetzelfde als de systeembewerkingssoftware. Systeembewerkingssoftware leeft in FROM (Flash ROM) ∙ een aparte, niet-vluchtige opslagruimte die geen batterij nodig heeft en niet verandert tijdens normaal gebruik van de machine.SRAM is de werkgeheugenlaag boven FROM.

Het is waar de fabrieks-, machine- en functiegegevens zich bevinden.

Het verlies van SRAM breekt de CNC-hardware niet.

De elektronica is prima, maar zonder SRAM-gegevens heeft de controller geen configuratie, kent hij niet de reisgrenzen van de machine, de gereedschapsbibliotheek of welke programma's hij moet uitvoeren.Alles moet opnieuw worden ingevoerd of hersteld uit een back-up bestand voordat de machine weer bruikbaar is.

Dit maakt de back-uppraktijk en de toestand van de back-upbatterij van cruciaal belang.

Backup van de batterij

De SRAM van deze module wordt aangedreven door een speciale back-upbatterij wanneer de machine wordt uitgeschakeld.

De batterij is een eindige hulpbron en heeft een typische levensduur die varieert met de opslagomstandigheden, maar in het algemeen meerdere jaren in normale machine-service.

Wanneer de batterijspanning onder de SRAM-drempel valt, gaan de gegevens verloren wanneer de machine de volgende keer wordt uitgeschakeld.

De FANUC-controller geeft een alarm voor een laag batterijniveau voordat de batterij het uitvalpunt bereikt.

Dit alarm is het vervangingssignaal. negeer het niet, verwijder het niet zonder de batterij te vervangen en zet de machine niet uit voordat de vervanging is gedaan.het venster voor veilige vervanging is open maar het is eindig.

De batterij vervangen met de stroom aan is de juiste procedure voor de meeste FANUC-systemen.

Controleer de onderhoudsdocumentatie van de machine voor de juiste procedure voordat u begint.

Gegevens back-up

Elke geheugemodule begint met een back-up van de gegevens.macrovariabele back-up ️ elke categorie SRAM-gegevens moet worden vastgelegd op een geheugenkaart of externe opslag voordat de module wordt aangeraakt.

Een back-up van vijf minuten voor een module-uitwisseling is veel meer waard dan een back-up van zes maanden geleden.

Het opstartscherm van de FANUC-controller voorziet in de back-up-instrumenten.

Het formatteren van een geheugenkaart, starten van de back-up, controleren of de bestanden aanwezig zijn en niet-nul in grootte, vervolgens doorgaan met de module werk.

Veelgestelde vragen

V1: De controller toont een SRAM-pariteitsalarm bij opladen.

Een SRAM-pariteitsalarm geeft aan dat de controller beschadigde gegevens in SRAM heeft gedetecteerd. De opgeslagen inhoud komt niet overeen met de foutcontrolewaarden.Een uitgeputte batterij is de meest voorkomende oorzaak..

Als de batterij zwak is, vervang hem en herstel van de back-up.

Vraag 2: Het batterijalarm is verschenen.

Het alarm verschijnt terwijl de batterij nog voldoende opgeladen is om de SRAM te behouden, maar die marge verkleint na verloop van tijd.Plan de vervanging uiterlijk binnen de huidige dienst of het volgende onderhoudsvenster.

Plan niet dat de batterij's nachts wordt uitgeschakeld zonder eerst de batterij te vervangen of een nieuwe back-up te nemen.

Vraag 3: Na vervanging van de SRAM-module wordt de machine alarmerd met "PARAMETER ENABLE" en alle parameters lijken nul te zijn.

Een nieuwe module wordt leeg geïnstalleerd. Alle SRAM-gegevens, programma's, offsets zijn afwezig. Dit is te verwachten. Herstel de volledige parameterset van de back-up met behulp van de herstelfunctie van het opstartscherm.

Indien er geen recente back-up bestaat, moeten de parameters handmatig worden ingevoerd uit de machinedocumentatie of uit een parameterdruk.

Laat een machine nooit draaien zonder de juistheid van de parameters na een vervanging van de geheugemodule te controleren.

V4: Kunnen SRAM-modules van de serie A20B-3900 worden uitgewisseld tussen verschillende onderdeelnummervarianten?

Verschillende varianten van de A20B-3900 SRAM-modulefamilie hebben verschillende capaciteitstoewijzingen en kunnen worden afgestemd op verschillende controllerplatforms.De uitwisselbaarheid tussen de achtervoegsels is niet gegarandeerd..

Het exacte onderdeelnummer van de vervangende module moet altijd overeenkomen met het onderdeel dat wordt verwijderd.

Een capaciteitsmismatch kan ertoe leiden dat de regelaar na installatie alarmt of zich onvoorspelbaar gedraagt.

V5: Hoelang kan een verwijderde A20B-3900-0242 zijn gegevens in opslag houden?

Zonder een actieve energiebron bewaart de eigen batterij van de module de SRAM-gegevens tijdens de opslag.

Een gezonde batterij in een opgeslagen module kan jarenlang gegevens bewaren.

Als een module als voorgeladen reserve wordt opgeslagen, moet de toestand van de batterij worden gecontroleerd voordat er gebruik van wordt gemaakt voor een vervanging.

Een module met een goede batterij en recente back-upgegevens is een waardevolle reserve; een module met een uitgeputte batterij is slechts hardware.
