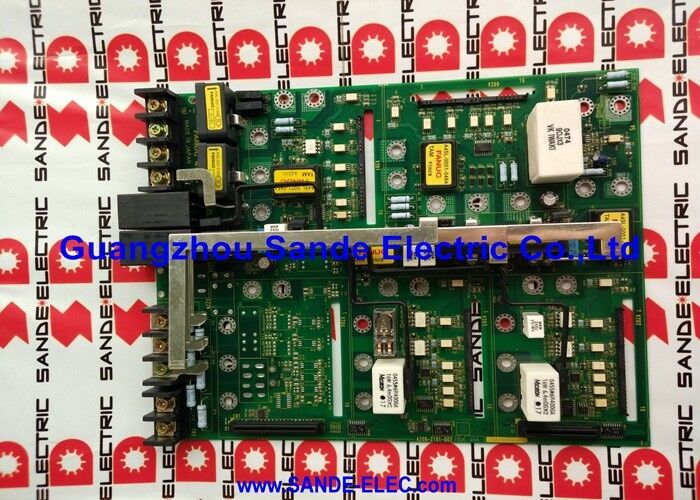

FANUC A20B-8100-0137 | Serie 21i-A LCD-gemonteerde hoofd-PCB — PMC-SA1 / 5 μs/stap / 5000 Ladder Stappen

21i-A LCD-gemonteerde Architectuur

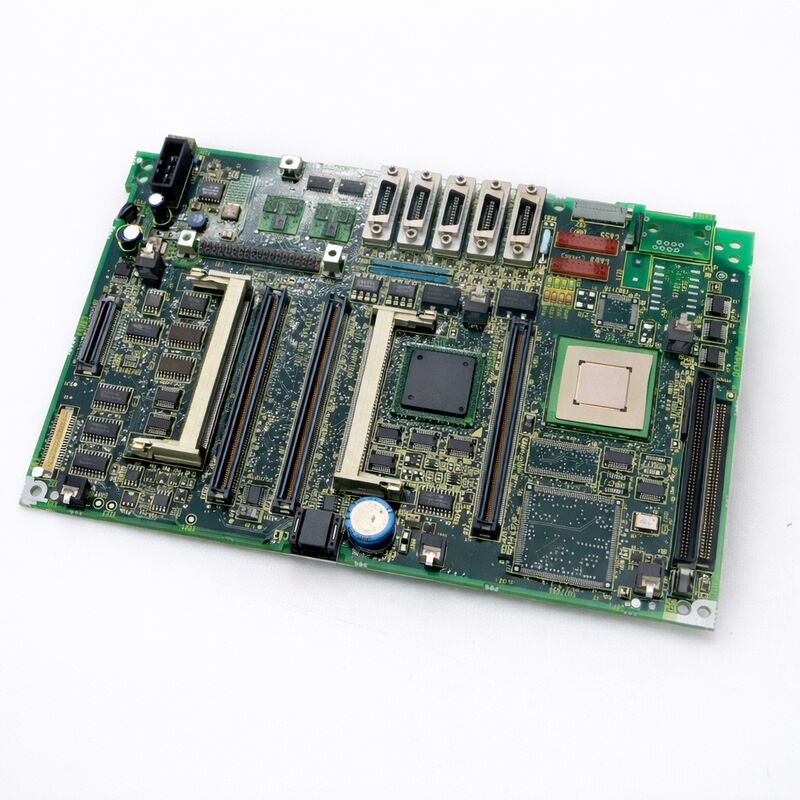

De A20B-8100-0137 is de hoofd-PCB voor de FANUC Serie 21i-A in de LCD-gemonteerde configuratie. In het LCD-gemonteerde ontwerp integreert het hoofdcontrolebord van de CNC in de achterkant van de LCD/operatorpaneel-assemblage — de hoofd-PCB en het display vormen een gecombineerde fysieke eenheid in plaats van de aparte regeleenheid en paneelassemblage die in standalone rack-gemonteerde ontwerpen worden gebruikt. De twee configuraties delen hetzelfde 21i-A CNC-platform, maar verschillen in fysieke verpakking.

Deze LCD-gemonteerde hoofd-PCB beheert alle kernfuncties van de 21i-A CNC: uitvoering van CNC-software, uitvoering van PMC-ladder, I/O-beheer, verwerking van de operatorinterface en coördinatie van de functionele modules van de regeleenheid. Een defecte hoofd-PCB veroorzaakt een volledige storing van het controlesysteem.

Belangrijkste Specificaties

PMC-SA1 — De Compacte PMC-optie voor deze kaart

De PMC-versie die in deze kaart is ingebed, is de PMC-SA1: 5 μs/stap instructie-uitvoering en een maximum van 5.000 ladderstappen. Dit onderscheidt hem van de PMC-SA5 variant, die een hogere uitvoeringssnelheid en een grotere laddercapaciteit biedt.

Voor een 21i-A machine die oorspronkelijk is uitgerust met PMC-SA1, is de A20B-8100-0137 de exacte vervanging die de oorspronkelijke PMC-configuratie behoudt. Vervanging door een kaart met PMC-SA5 verhoogt technisch gezien de capaciteit, maar verandert de PMC-omgeving — als de ladder van de geïnstalleerde machine is geschreven en afgestemd op SA1-gedrag, is het introduceren van SA5 zonder beoordeling geen eenvoudige plug-and-play oplossing.

Een limiet van 5.000 ladderstappen biedt ruimte aan de typische automatiseringslogica voor kleine tot middelgrote werktuigmachines: gereedschapswissels, veiligheidsvergrendelingslogica, reactie van het operatorpaneel en beheer van machinestanden passen comfortabel binnen deze capaciteit voor eenvoudige bewerkingscentra en draaibanken.

Niet uitwisselbaar met SA5 of Standalone Hoofd-PCB's

Drie compatibiliteitscontroles vóór bestelling:

1. PMC-versie: A20B-8100-0137 = PMC-SA1. Controleer de PMC-versie van de geïnstalleerde kaart voordat u bestelt.
2. Installatiestijl: LCD-gemonteerde kaarten zijn niet uitwisselbaar met standalone (aparte rack) hoofd-PCB's, zelfs niet binnen dezelfde 21i-A familie.
3. CNC-serie: Deze kaart is specifiek voor 21i-A. De 16i-A/18i-A en 21i-B generaties gebruiken verschillende hoofd-PCB onderdeelnummers.

Veelgestelde Vragen

V1: Wat is het verschil tussen PMC-SA1 en PMC-SA5?

Beide zijn ingebedde PMC-versies in de 21i-A hoofd-PCB familie. PMC-SA1 (deze kaart) biedt een instructiesnelheid van 5 μs/stap met een maximale laddercapaciteit van 5.000 stappen. PMC-SA5 biedt snellere instructie-uitvoering en een grotere laddercapaciteit. Ze zijn niet uitwisselbaar zonder te verifiëren dat het ladderprogramma van de geïnstalleerde machine compatibel is met de SA5-omgeving.

V2: Wat is een LCD-gemonteerde hoofd-PCB en hoe verschilt deze van een standalone kaart?

In het LCD-gemonteerde ontwerp integreert de hoofd-PCB van de CNC in de achterkant van de LCD/operatorpaneel-eenheid — de kaart en het display vormen een gecombineerde fysieke assemblage. In standalone ontwerpen bevindt de hoofd-PCB zich in een aparte regelkast. Beide gebruiken hetzelfde 21i-A CNC-platform, maar verschillende fysieke hardware. LCD-gemonteerde en standalone hoofd-PCB's zijn fysiek niet uitwisselbaar.

V3: Vereist het vervangen van de A20B-8100-0137 een back-up van CNC-gegevens?

Ja. Maak een back-up van alle CNC-gegevens — parameters, PMC-ladder, gereedschapsgegevens, programma's — voordat u de originele kaart verwijdert. CNC-parameters bevinden zich in de SRAM-geheugenmodules, niet in de hoofd-PCB zelf, maar een volledige back-up beschermt tegen gegevensverlies tijdens de vervangingsprocedure. De vervangende kaart wordt geleverd met fabrieksinstellingen.

V4: Wat moet worden gecontroleerd voordat wordt geconcludeerd dat de hoofd-PCB defect is?

Controleer de spanningen van de stroomvoorziening van de besturing — een falende stroomvoorziening produceert identieke symptomen. Verifieer de plaatsing van alle connectoren en geheugenmodules. Controleer de status van de diagnostische LED's tijdens het opstarten aan de hand van de onderhoudshandleiding van de 21i-A om de specifieke foutfase te identificeren. Een opstart die stopt in de fase van initialisatie van het display en geen LED's ziet vorderen, kan duiden op problemen met de stroomvoorziening vóór de hoofd-PCB.

V5: Is de A20B-8100-0137 compatibel met de 21i-B of 16i-A?

Nee. De A20B-8100-0137 is specifiek voor de 21i-A LCD-gemonteerde configuratie. De 21i-B, 16i-A en 18i-A gebruiken verschillende hoofd-PCB series. De 21i-B gebruikt andere kaartnummers, zelfs binnen dezelfde A20B-8100 familie. Controleer of de geïnstalleerde CNC Serie 21i-A is en of de bestaande hoofd-PCB A20B-8100-0137 is voordat u bestelt.
