A20B-8100-0271 Fanuc-printplaat A20B81000271 A2OB-8IOO-O27I

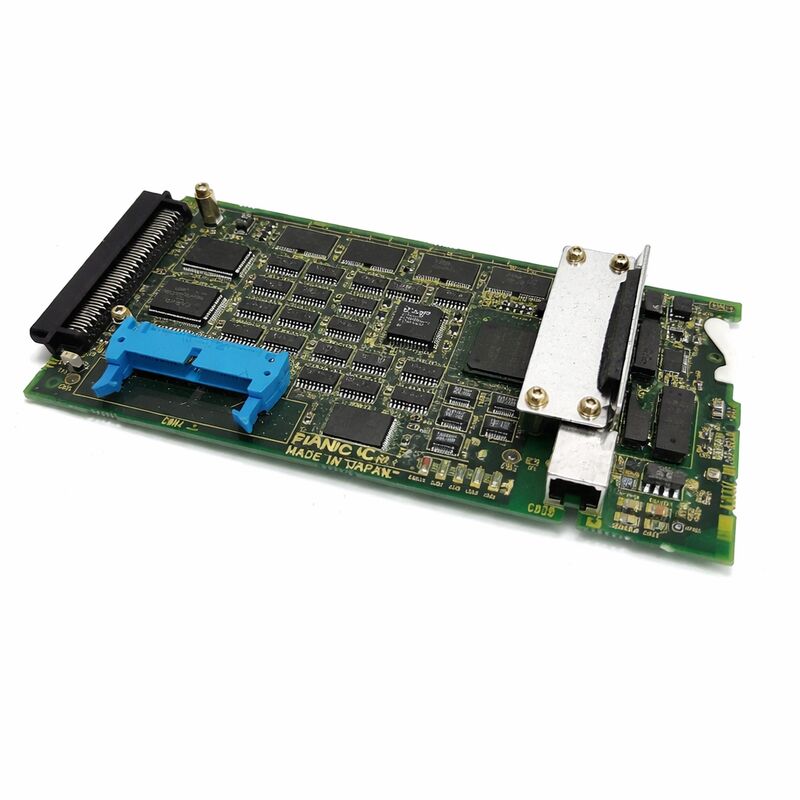

FANUC A20B-8100-0271∙ DATA Server Ethernet + ATA Storage Option PCB ∙ Serie 15i / 16i / 18i / 21i / 0i CNC

Wat dit bord aan de CNC toevoegt

De A20B-8100-0271 is de data server optie PCB voor FANUC's i-serie CNC controllers.lokale NC-programmaopslag met een hoge capaciteit op een ATA-flashkaart, en Ethernet-connectiviteit naar het fabrieks-LAN voor het beheer van DNC-programma's.

Zonder dit bord slaat een CNC van de i-serie NC-programma's op in het FROM/SRAM-geheugen programma's worden opgeslagen op een ATA-flashkaart waarbij de capaciteit in megabytes tot gigabytes wordt gemetenComplexe onderdelen met fijne interpolatie stappen, multi-oppervlakte contouren, of grote subroutine sets kunnen lokaal worden opgeslagen in de machine volledig, klaar om onmiddellijk te werken.

De Ethernet-interface verbindt de dataserver met het fabrieks-LAN via het FTP-compatibele dataserverprotocol van FANUC.of engineering werkstation kan programma's uploaden en downloaden via het netwerk zonder fysieke media of RS-232C serie kabel verbindingenOmdat programma's vanuit de lokale flashopslag worden uitgevoerd in plaats van vanuit het netwerk, hebben netwerkonderbrekingen tijdens het snijden geen effect op de werking van de machine.

Belangrijkste specificaties

ATA-adapter- en installatieslotbeperkingen

De ATA-flashkaartadapter wordt aangesloten op de CNH6-aansluiting op het bord en moet worden aangesloten voordat het bord wordt geïnstalleerd.Opgeknapte eenheden op de secundaire markt worden meestal geleverd zonder de ATA-adapter; indien niet opgenomen, moet dit afzonderlijk worden aangetroffen.

Het bord kan niet worden geïnstalleerd in bepaalde optie-slotposities vanwege de fysieke afstandsvereisten van de ATA-adapter:

• Kan de slot die het dichtst bij het LCD-scherm ligt niet innemen
• Kan de middelste slot van een 3-slot-eenheid niet innemen
• Kan niet de slot die het verst van het LCD-scherm ligt in een 4-slot-eenheid innemen

Bevestig de beschikbare slotposities van de controller voordat u bestelt.

Gegevensserverfunctie versus Embedded Ethernet

Sommige 16i-B/18i-B-controllers hebben Ethernet ingebed op het hoofdbord dat FOCAS2/Ethernet-communicatie mogelijk maakt voor machinebewaking en DNC-programma-streaming.Dit is niet hetzelfde als de data server functie. Embedded Ethernet alleen biedt geen lokale opslag op ATA-kaarten of het FTP-protocol voor data servers.Een machine met ingebouwde Ethernet kan nog steeds profiteren van de A20B-8100-0271 als grote lokale programmaopslag nodig is of als streamingvrije werking een vereiste is.

De functie van de gegevensserver vereist ook dat de overeenkomstige FANUC-optie-software in de FROM van de CNC is ingeschakeld.de data server scherm en functies niet verschijnen in de CNC-operator interface zelfs met de bord geïnstalleerd.

Veelgestelde vragen

V1: Is het vereist dat de functie van de gegevensserver een softwaremogelijkheid heeft om geactiveerd te worden?

De data server functie vereist dat de overeenkomstige optie software wordt ingeschakeld in de CNC's FROM.het scherm en de functies van de gegevensserver worden niet weergegeven in de CNC-interface van de bediener, zelfs niet met het bord fysiek geïnstalleerd. Controleer het systeemoptie status scherm om te bevestigen dat de data server optie aanwezig is voordat u vervangende hardware bestelt.

V2: De ATA-adapter ontbreekt aan het gerenoveerde bord. Waar wordt hij aangesloten?

De ATA-flashkaartadapter wordt aangesloten op de CNH6-connector op het A20B-8100-0271-bord.Het moet aan de CNH6 worden bevestigd voordat het bord in de optie-slot wordt geïnstalleerd.. De juiste ATA-adapter afzonderlijk op te wekken en aan te sluiten op het bord voor de installatie.

V3: Wat gebeurt er als het bord is geïnstalleerd in een beperkte slotpositie?

De ATA-kaartadapter heeft fysieke afstandsvereisten die in strijd zijn met de LCD-assemblage of aangrenzende boards in bepaalde gleufposities.Installatie in een afgesloten slot voorkomt dat de regelaar correct wordt gesloten of dat de ATA-adapter niet kan zitten. Bevestig dat er vóór de installatie een toegestane slotpositie in de specifieke controller beschikbaar is.

V4: Kan de A20B-8100-0271 worden gebruikt in een controller van de serie 30i of 31i?

De A20B-8100-0271 is voor de 15i/16i/18i/21i/0i i-serie generatie.Deze controllers gebruiken de A20B-8101-serie optieboards voor Ethernet- en dataserverfuncties..

V5: Welke ATA-flashkaart is compatibel?

Standaard ATA-flashkaarten binnen het door de geïnstalleerde FANUC-dataserversoftwareversie gedefinieerde capaciteitsbereik.Ondersteunde capaciteiten liggen meestal tussen de 32 MB en 1 GB, afhankelijk van de software-releaseIn de FANUC Data Server Operator's Manual worden voor elke softwareversie ondersteunde kaarttypen en capaciteitslimieten gespecificeerd.
