A20B-8100-0620 Fanuc-printplaat A20B81000620 A2OB-8IOO-O62O

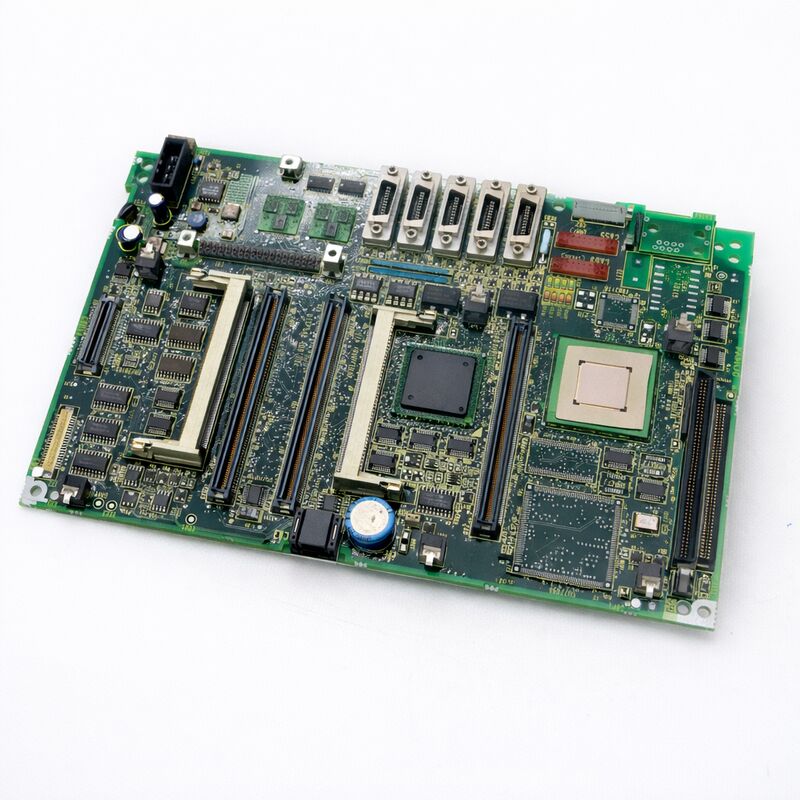

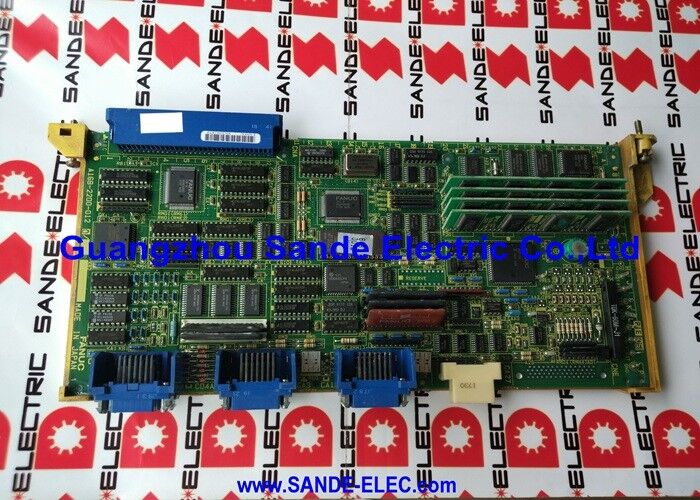

FANUC A20B-8100-0620 | LCD Control PCB — CNC Operator Panel Display Control Board, A20B-8100 Serie, Japan Origin

Onderdeelnummer: A20B-8100-0620

Fabrikant: FANUC Corporation (Japan)

Productcategorie: PCB — LCD Control Board (Operator Panel Display Circuit)

Serie: A20B-8100

Overzicht

De FANUC A20B-8100-0620 is een LCD-besturingsprintplaat uit FANUC's A20B-8100-serie.

Deze bevindt zich in de CNC-operatorpaneelassemblage en beheert de displaybesturingscircuits voor de LCD-eenheid — de printplaat die verantwoordelijk is voor het vertalen van de videosignalen van de CNC naar de juiste stuursignalen die het LCD-paneel nodig heeft om een stabiel, nauwkeurig beeld te produceren.

Het bedieningspaneel is waar de machinist en de machine samenkomen. Alles wat de CNC moet communiceren — asposities, spilsnelheid, programmastatus, alarmberichten, parameterwaarden — wordt via het display overgebracht. Een defecte LCD-besturingskaart verbreekt deze visuele verbinding volledig.

De CNC blijft intern draaien, maar de operator verliest alle feedback. Op een draaiende machine is dit een productiestop; op een machine die wordt ingesteld, maakt het elke zinvolle operatie onmogelijk.

De A20B-8100-0620 behoort tot FANUC's A20B-8100-serie, een brede familie van besturings-PCB's die hoofdkaarten, optiekaarten en operatorpaneelelektronica omvatten voor i-serie en gerelateerde CNC-generaties. Binnen deze familie is de LCD-besturingskaart de interface tussen de grafische uitvoer van de CNC en het fysieke displaypaneel — niet het hoofd-CNC-moederbord zelf, maar een speciale kaart in de behuizing van het operatorpaneel die de display signaalketen beheert.

Belangrijkste specificaties

Functie van de LCD-besturingskaart in het operatorpaneel

Een FANUC CNC-operatorpaneel is meer dan alleen een behuizing met een scherm en knoppen. Binnenin verdelen meerdere printplaten de functies. De hoofd-CNC-kaart (in een geïntegreerd systeem met LCD-montage) of de display-interface (in een standalone systeem) genereert videosignalen.

Die signalen gaan naar de LCD-besturingskaart, die verschillende kritieke taken uitvoert:

Signaalconversie en timing. Het LCD-paneel vereist specifieke digitale stuursignalen met precieze timing.

De besturingskaart converteert het binnenkomende videosignaalformaat naar het horizontale en verticale timing- en pixeldataformaat dat de driver-IC's van het LCD-paneel vereisen.

Achtergrondverlichting aansturing. LCD-panelen vereisen achtergrondverlichting om de vloeibaarkristallaag van achteren te verlichten.

Eerdere FANUC-panelen gebruikten CCFL (cold cathode fluorescent lamp) achtergrondverlichting aangestuurd door een inverter; latere panelen gebruiken LED-achtergrondverlichting.

De LCD-besturingskaart bevat of communiceert met de achtergrondverlichting aansturingscircuits die de helderheid regelen en het in-/uitschakelen van de achtergrondverlichting regelen.

Display energiebeheer. De besturingskaart beheert de energievolgorde voor het displaypaneel zelf — het regelen wanneer de paneelvoeding wordt toegepast ten opzichte van de signaalinvoer, wat schade aan het LCD-paneel door inschakeltransiënten voorkomt.

Signaalintegriteit. In de industriële omgeving van een machinegereedschap — met schakelende servo-aandrijvingen, draaiende koelmiddelpomp en startende motoren — is elektrische ruis een constante uitdaging.

De LCD-besturingskaart handhaaft de signaalintegriteit door filtering en buffering om het displaybeeld stabiel te houden ondanks de elektrisch rumoerige omgeving.

Symptomen van defecte LCD-besturingskaart

Problemen met de LCD-besturingskaart zijn meestal visueel duidelijk, maar kunnen geleidelijk optreden:

Volledig leeg scherm met aangelegde voeding en geen zichtbare achtergrondverlichting wijst op de printplaat of de achtergrondverlichtingsvoeding. Controleer of de CNC verder normaal draait (controleer via RS-232C of luister naar normale bedrijfs geluiden) voordat u de printplaat vervangt.

Beeld aanwezig maar vervaagd of verkeerd gekleurd suggereert dat de display signaalketen werkt, maar dat de contrast- of kleurregelcircuits op de printplaat gedeeltelijk defect zijn.

Display flikkert intermitterend en stabiliseert daarna, wat typisch duidt op een falend component op de besturingskaart — vaak gerelateerd aan verouderde condensatoren of een achtergrondverlichtingsvoeding die marginaal is.

Scherm bevriest terwijl de CNC blijft draaien (geverifieerd doordat de machine blijft reageren op invoer) wijst op een defect aan de display besturingskaart in plaats van een defect aan de hoofdkaart.

Veelgestelde vragen

V1: Het display is volledig leeg, maar de CNC lijkt te draaien. Hoe kan de LCD-besturingskaart als de oorzaak van het defect worden bevestigd?

Verifieer eerst of de CNC operationeel is ondanks het lege scherm — probeer een RS-232C-verbinding of observeer of de machine MDI-invoer accepteert via geluid.

Als de CNC normaal draait, ligt het defect in de displayketen in plaats van de hoofdkaart.

Meet of DC-voeding de LCD-besturingskaart bereikt via de connector. Als er voeding aanwezig is, maar het scherm blijft leeg, is de printplaat zelf of de achtergrondverlichtingsvoeding het volgende punt om te controleren.

Een bekende goede reservekaart die tijdelijk is omgewisseld, bevestigt of sluit de A20B-8100-0620 uit.

V2: Kan een LCD-paneel afzonderlijk van de A20B-8100-0620 besturingskaart worden vervangen?

Het LCD-paneel en de bijbehorende besturingskaart zijn nauw op elkaar afgestemde componenten in FANUC operatorpaneelassemblages.

FANUC verkoopt ze als bijpassende paren via het reserveonderdelenprogramma. In het veld is het over het algemeen raadzaam om de besturingskaart en het paneel samen te vervangen, tenzij u zeker bent van compatibiliteit.

Als alleen het LCD-paneel fysiek is beschadigd (gebarsten scherm, dode pixels) terwijl de besturingskaart goed test, is een bijpassend vervangend paneel van dezelfde operatorpaneelassemblagegeneratie vereist.

V3: Na het vervangen van de A20B-8100-0620 verschijnt het beeld, maar met onjuiste kleuren of contrast. Wat moet er worden aangepast?

Sommige FANUC LCD-besturingskaarten hebben helderheids- en contrastregelingen die toegankelijk zijn via trimknoppen op de kaart of via CNC-parameterinstellingen.

 Controleer na het vervangen van de kaart of de relevante CNC-parameters voor displayhelderheid correct zijn ingesteld.

Als het beeld na parametercontroles onjuist blijft, kan de vervangende kaart een initiële configuratie vereisen met behulp van FANUC's displayaanpassingsprocedure.

Verifieer ook of de revisie van de vervangende kaart compatibel is met het geïnstalleerde LCD-paneel.

V4: Het display werkt als het koud is, maar valt uit nadat de machine 30 minuten heeft gedraaid. Is dit een symptoom van een defecte LCD-besturingskaart?

Thermisch falen is een klassiek symptoom van verouderde elektrolytische condensatoren op de besturingskaart.

Condensatoren die bij kamertemperatuur acceptabel testen, kunnen bij bedrijfstemperatuur falen.

Dit symptoom is een sterke indicator van een besturingskaart die vervanging vereist in plaats van reparatie, aangezien de defecte condensator op een dichtbevolkte kaart moeilijk te isoleren kan zijn zonder gespecialiseerde apparatuur. Printplaatvervanging is de praktische oplossing.

V5: Is een SRAM-gegevenbackup nodig voordat de A20B-8100-0620 wordt vervangen?

Nee. De LCD-besturingskaart is een puur displaycircuit — het bevat geen machineparameters, programma's of configuratiegegevens. SRAM-gegevens worden opgeslagen op de geheugenmodules van de hoofdkaart van de CNC.

Het vervangen van de A20B-8100-0620 brengt geen risico op gegevensverlies met zich mee. Schakel gewoon de stroom uit, wissel de kaart, sluit alle kabels voorzichtig opnieuw aan en schakel normaal in.
