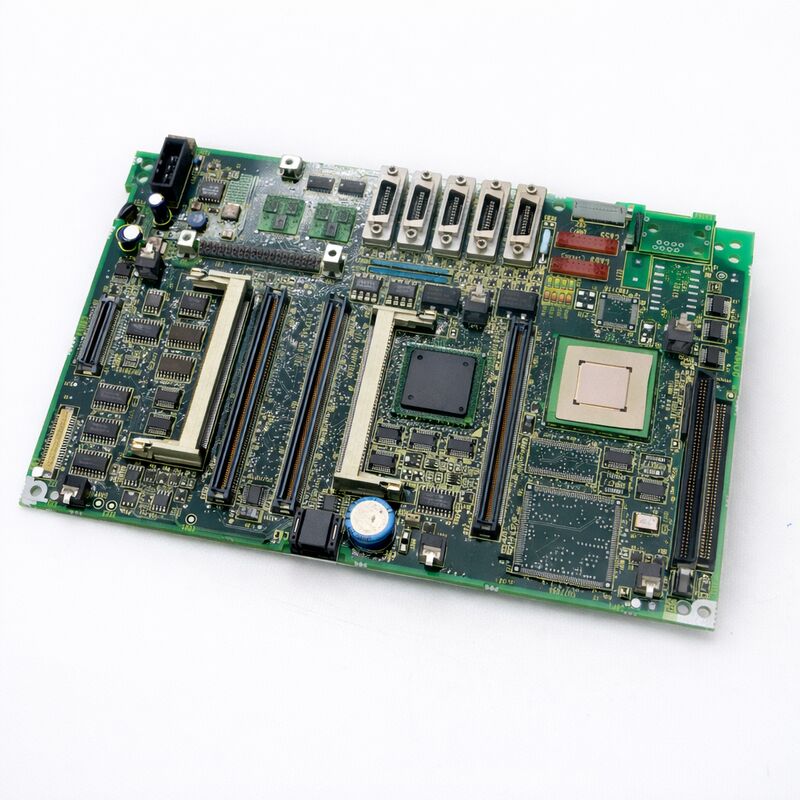

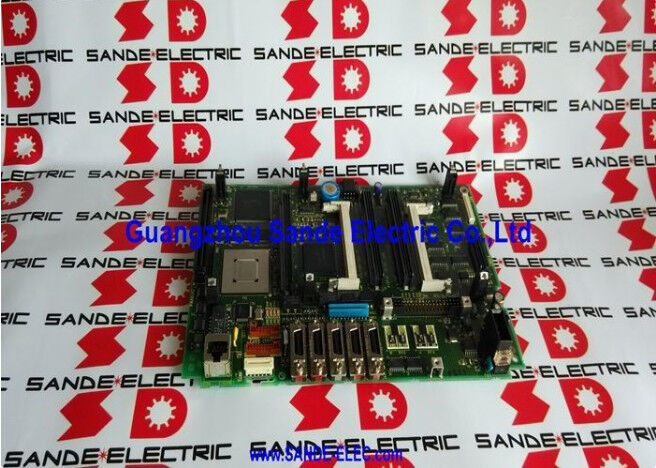

FANUC A20B-8100-0661 ∙ Serie 18i-B Control Main CPU PCB ∙ Voor 18i-MB / 18i-TB CNC-controllers, A20B-8100-serie, LCD-montage, Japanse oorsprong

Deelnummer:A20B-8100-0661

Vervaardiger:FANUC Corporation (Japan)

Productcategorie:PCB

Serie:FANUC 16i-B / 18i-B / 21i-B hoofdbordfamilie

Overzicht

DeFANUC A20B-8100-0661is het hoofdcpu-bord voor FANUC-series 18i-B CNC-controllers, ongeacht of de machine een 18i-MB- (bewerkingscentrum), 18i-TB- (draaibank) of een andere 18i-B-variant is,Dit is het bord in het midden van het besturingssysteem, het belangrijkste hardwarecomponent in de 18i-B controller..

De 18i-B bevindt zich in het midden van de FANUC-hiërarchie van de tweede generatie i-serie.

Het biedt meer ascapaciteit en geavanceerde bewerkingsfuncties dan de 21i-B, terwijl het dezelfde kernarchitectuur deelt.en een modulair design van een plug-in board als de gehele 16i-B/18i-B/21i-B-generatie.

Deze plaatsing maakte de 18i-B tot een populaire keuze voor complexe draaiburgen (met name machines met meerdere torens en subspindels), 5-assige bewerkingscentra,en andere geavanceerde werktuigmachines die meer nodig hebben dan het aantal assen van de 21i-B, maar niet de volledige capaciteit van de 16i-B vereisen.

Het bord wordt op de achterzijde van de LCD/MDI-eenheid gemonteerd.Machinesystemen gebouwd rond dit bord worden geïdentificeerd door besturingsunitbenamingen die beginnen met A02B-0283-Bxxx.

Dit bord is in gebruik geweest op een uitgebreide geïnstalleerde basis van 18i-B-machines en blijft het primaire onderhoudsonderdeel voor deze CNC-generatie.

Belangrijkste specificaties

Wat onderscheidt de 18i-B van de 16i-B en 21i-B

De drie belangrijkste boards in de A20B-8100-066x-generatie dienen drie verschillende CNC-benamingen.

18i-B versus 21i-B.De 18i-B ondersteunt meer gecontroleerde assen en meer geavanceerde bewerkingsfuncties dan de 21i-B.

Het maakt gebruik van CPU-modules met een hogere specificatie (A20B-3300-03xx) in vergelijking met de CPU's met een lager vermogen in de 21i-B.

De twee hoofdplatformen zijn niet uitwisselbaar

18i-B versus 16i-B.De 16i-B is de hoogste specificatie van deze generatie.

De 18i-B en 16i-B delen dezelfde CPU-modulefamilie (A20B-3300-03xx) en dezelfde DRAM-modulefamilie (A20B-3300-0310/0311).Hun hoofdplaten verschillen in het maximale aantal assen en functiesets gedefinieerd door hun respectieve CNC-softwareDe boards zelf zijn niet compatibel.

De 18i-B besturingssysteemmodule-assemblage

De A20B-8100-0661 bevat de volgende plug-in-modules:

CPU-module (A20B-3300-03xx).De Pentium-processorkart die de 18i-B systeemsoftware draait.

Een aanzienlijke prestatieverhoging ten opzichte van de 486DX-processors die in de A-generatie werden gebruikt.met een vermogen van niet meer dan 10 kW.

FSSB servo kaart.De asbedieningsmodule voor het beheer van de communicatie met glasvezel met alle servoversterkers.

Voor de meerassige configuraties van de 18i-B ∼ draaiblokken met meerdere torens en subspindels,Bewerkingscentra met draaiachsen .

Grafiekkaart.Ondersteunt kleurenweergave op de 10,4 inch en 8,4 inch kleuren LCD-eenheden die gewoonlijk worden gemonteerd op 18i-B-machines.

FROM/SRAM module.Systeemsoftware en machinegegevens. SRAM is op batterij aangedreven. De back-upbatterij moet functioneel zijn om gegevens te bewaren tijdens stroomstoring.

DRAM modules.Werkgeheugen. De 18i-B ondersteunt 16MB (A20B-3300-0310) of 32MB (A20B-3300-0311) configuraties.

De aanstroommodule (A20B-8100-0720).Bevestigt zich rechtstreeks op het hoofdbord.

Veelgestelde vragen

V1: De 18i-B-controller is volledig dood, geen display, geen ventilator, geen LED-activiteit. De PSU-module is functionerend bevestigd. Is het hoofdbord de schuld?

Met een bevestigde functionele PSU en geen tekenen van leven, wordt het hoofdbord de hoofdverdachte.

Voordat u dit besluit neemt, moet u controleren of de batterij niet diep is ontladen en of de voedingsaansluiting van de LCD-eenheid veilig is.

Als deze bevestigd zijn en het bord nog steeds geen activiteit vertoont, is de primaire stroombeheerscircuit van het hoofdbord waarschijnlijk uitgevallen.

Er is vervanging van het bord of reparatie op onderdeelniveau vereist.

Vraag 2: Kan een A20B-8100-0661 van één 18i-B-machine rechtstreeks vervangen worden door een A20B-8100-0661 van een andere 18i-B-machine?

Het hoofdbordtype is compatibel, maar de modules op het bord: FROM/SRAM, CPU, servo kaart, DRAM, behoren tot de donormachine.

Na het transplanteren van het bord met zijn modules, zal de ontvangende machine de parameters van de donor hebben, PMC ladder, en gegevens, niet de eigen.

De gegevens van de ontvangende machine moeten worden hersteld uit de eigen SRAM-back-up voordat de machine weer in gebruik kan worden genomen.

Het vervangen van de hoofdplaat moet altijd worden beschouwd als een data-critische procedure waarvoor een huidige back-up nodig is.

V3: De 18i-B toont alarm 360 (FSSB: fout bij het initialiseren) op alle assen bij elke opstart, met servoversterkers aangesloten.

Alarm 360 op meerdere assen met aangedreven versterkers geeft FSSB-ketenfout aan.Controleer eerst de FSSB-vezelverbindingen op de COP10A-poort op de FSSB-servo-kaart van het hoofdbord dit is het meest voorkomende storingspunt.

De vezels moeten schoon, ongeschonden en volledig vergrendeld zijn. Controleer de vezels op scherpe bochten of beschadiging. Controleer ook de verbinding bij de eerste versterker in de FSSB-keten.

Als beide bevestigd zijn en het alarm blijft bestaan, kan de FSSB-servo-kaart op het hoofdbord zijn gebroken. Het kan onafhankelijk van het hoofdbord worden vervangen.

V4: De back-upbatterij werd dood aangetroffen bij de installatie van het vervangingsbord. Zijn de SRAM-gegevens al verloren?

Als de batterij leeg was voordat het bord werd uitgeschakeld voor onderhoud, wordt de batterij vervangen.Het kan zijn dat SRAM-gegevens al verloren zijn gegaan voordat het vervangingswerk is begonnen.

Dit is de reden waarom SRAM-back-up op een extern medium altijd moet worden uitgevoerd vóór onderhoudswerkzaamheden aan een CNC van de i-serie, ongeacht of de batterij goed lijkt.het moet opnieuw worden ingevoerd uit de oorspronkelijke parameters of programmabestanden van de machinebouwer..

V5: Na vervanging van de A20B-8100-0661 en herstel van alle gegevens werkt de spindel niet en wordt alarm SP9001 weergegeven.

SP9001 is een serieel spindelcommunicatie-alarm ∙ de 18i-B ontvangt geen geldige communicatie van de spindelversterker.Dit komt meestal door een losse of ontkoppelde JA7A-kabel tussen het hoofdbord en de SPM-versterker.

Controleer de aansluiting JA7A aan beide uiteinden. Als de verbinding veilig is, controleer dan of de spindelparameters, in het bijzonder de serie spindelconfiguratieparameters, correct zijn hersteld.

Een onjuiste spindelparameter na een herstel kan dit alarm veroorzaken, zelfs met een goede fysieke aansluiting.
