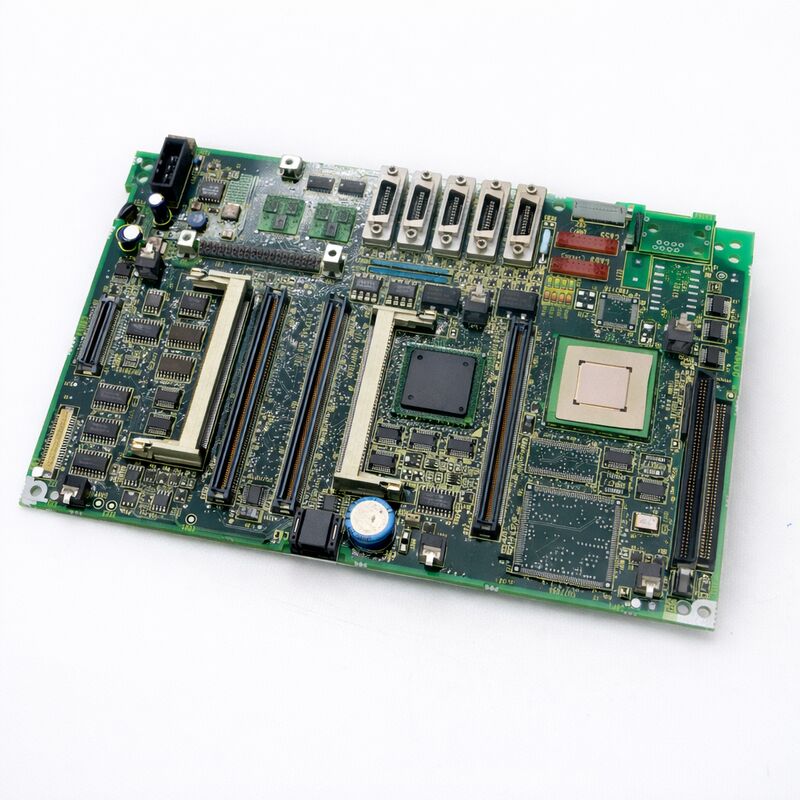

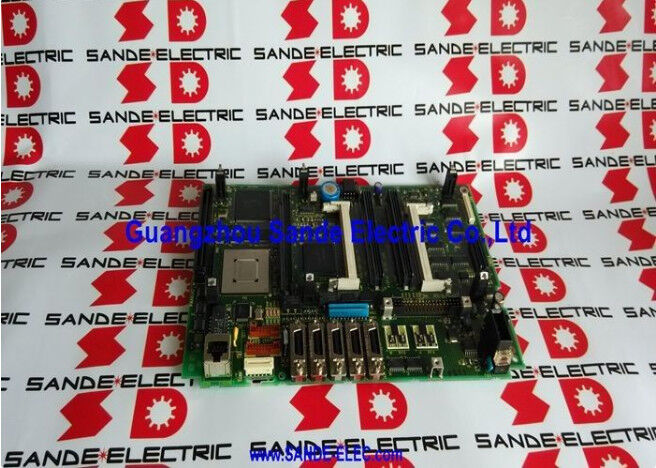

A20B-8100-0662 Fanuc PCB-bord A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662∙ Serie 21i-B Controle Hoofdcpu-PCB PMC-SA1, zonder Ethernet, A20B-8100-serie, LCD-gemonteerd, voor 21i-MB / 21i-TB, Japan Oorsprong

Deelnummer:A20B-8100-0662

Vervaardiger:FANUC Corporation (Japan)

Productcategorie:PCB

Serie:FANUC 16i-B / 18i-B / 21i-B hoofdbordfamilie

Overzicht

DeFANUC A20B-8100-0662is het hoofdcpu-bord voor CNC-controllers van de FANUC-serie 21i-B die zijn geconfigureerd met PMC-SA1 en zonder ingebedde Ethernet.

Het is de specifieke moederbordvariant die de functionaliteit van het 21i-B-systeem voor deze configuratie definieert: eenkosteneffectieve CNC-controller voor draaibank (21i-TB) en bewerkingscentrum (21i-MB) toepassingen, geschikt voor het middenbereik van de complexiteit van de werktuigmachine.

Binnen de A20B-8100-066x-hoofdbordfamilie komt elk onderdeelnummer overeen met een specifieke combinatie van CNC-seriebenaming en on-board-functieconfiguratie.:PMC-SA1, zonder Ethernet.

De benaming PMC-SA1 verwijst naar de PMC-specificatie (Programmable Machine Controller)het hanteren van typische machineladderlogic zonder de geavanceerde programmeringscapaciteit van de SB7-variant.

De afwezigheid van ingebedde Ethernet is het andere bepalende kenmerk: machines die fabrieksnetwerkconnectiviteit vereisen, moeten een extern Ethernet-optiebord toevoegen,terwijl machines die alleen communiceren via RS-232C of PCMCIA werken met dit bord als standaard.

De 21i-B-serie is de belangrijkste CNC-machine van FANUC voor productiemachine-gereedschappen voor algemeen gebruik.binnen een aantal assen en een PMC-specificatie die geschikt is voor typische 2- tot 4-assige werktuigmachines.

Belangrijkste specificaties

De 21i-B in de 16i-B / 18i-B / 21i-B generatie

De A20B-8100-066x-familie omvat de hele tweede generatie i-serie in drie CNC-benamingen:

De 21i-B neemt de lagere positie in de as- en functihiërarchie van deze generatie in.

De 21i-B is afgestemd op werktuigmachines waarbij 2 tot 4 assen en standaardcyclusfunctionaliteit voldoen aan alle bewerkingsvereisten verticale bewerkingscentra, en boormachines in de wereldproductie.

Een opmerkelijk hardwareverschil is de CPU-module. De 21i-B gebruikt CPU-processors met een lagere specificatie in vergelijking met de 16i-B en 18i-B.

De verwerkingsbehoeften van de 21i-B zijn proportioneel lager: minder assen, eenvoudiger deelprogramma's,minder gelijktijdige verwerkingsplicht .

PMC-SA1 Wat het in de praktijk betekent

De PMC (Programmable Machine Controller) in een FANUC CNC is de ingebouwde PLC.gereedschapsschakelaars, palletsystemen, en alles buiten directe servo- en spindelbesturing.

PMC-SA1 is de entry-level PMC-specificatie in de 21i-B-generatie:

Programmafases:SA1 ondersteunt een gedefinieerd aantal laddertreden voldoende voor standaard 2-assige draaibank- of 3-assige bewerkingscentrum PMC-eisen.

Symbolen van de ladder:SA1 biedt de standaard set van relaiscontacten, spoelen, timers, tellers en vergelijkingsfuncties die worden gebruikt in conventionele machine-tool ladder logica.

Uitvoeringssnelheid:SA1 werkt met de snelheid die vereist is voor normale machine-I/O-respons, geschikt voor spindel-, koelvloeistof-, deur- en gereedschapsfuncties met reactietijden in tienduizenden milliseconden.

Voor machines met complexe gereedschapsschakelaars, multi-paletsystemen of uitgebreide gebruikersmacro-interfacesPMC-SB7 (beschikbaar op de -0663 en -0665 boards) biedt meer programma stappen en uitgebreide mogelijkheden.

De SA1 van de -0662 bedient de meeste standaard machine-gereedschapstoepassingen zonder beperking.

Veelgestelde vragen

V1: Een 21i-B-machine heeft een -0662-bord (PMC-SA1, geen Ethernet). Kan het worden vervangen door de -0664 (PMC-SA1, met Ethernet)?

Fysiek en elektrisch kan de -0664 de -0662 vervangen.

Het enige verschil is dat de -0664 een ingebedde Ethernet-capaciteit toevoegt, de -0662 ontbreekt. De Ethernet-poort wordt gewoon niet gebruikt als deze niet is aangesloten.

Bevestig dat de FROM-software-editie op de modules van het vervangingsbord compatibel is met de specifieke machineconfiguratie voordat deze wordt vervangen.

Vraag 2: Na het installeren van een vervangende A20B-8100-0662 toont de 21i-B PMC-alarm ER01 (programma niet gevonden).

PMC-alarm ER01 geeft aan dat het PMC-ladderprogramma niet in de SRAM is opgenomen.

Het SRAM-back-up is na vervanging niet hersteld, de SRAM-module is niet van het oorspronkelijke bord overgebracht of het herstelproces is niet voltooid.Bevestig dat de SRAM-module van het oorspronkelijke bord is geïnstalleerd in het nieuwe bord.

Als er geen back-up bestaat, moet de PMC-ladder opnieuw worden geladen uit de oorspronkelijke programmabestanden van de machinebouwer.

V3: De 21i-B-machine heeft geen Ethernet nodig. Als een -0664-bord als vervanging wordt gebruikt, veroorzaakt ongebruikt Ethernet dan problemen?

De ingebouwde Ethernet-poort op de -0664 is inactief als er geen kabel is aangesloten en geen Ethernet-parameters zijn geconfigureerd.

Het verbruikt geen systeembronnen of beïnvloedt de CNC-prestaties.

De vervanging is functioneel transparant voor machines die geen Ethernet gebruiken.

V4: Welke asbesturingskaart is vereist op de A20B-8100-0662 voor een 4-assig bewerkingscentrum?

De A20B-3300-0032 (4-asservo-besturingskaart, servo-software van serie 90B0) is de juiste kaart voor een 4-asser 21i-B-configuratie.

De A20B-3300-0033 verwerkt tweeassige configuraties.Controleer altijd welke askaart op de originele machine is gemonteerd voordat u een vervanging bestelt ∙ wanneer het hoofdbord wordt vervangen, wordt de askaart met de andere modules overgebracht.

V5: Is de DRAM-module voor de A20B-8100-0662 dezelfde als voor de 16i-B- of 18i-B-hoofdborden?

De 21i-B (zonder Ethernet) gebruikt A20B-3300-0291 (16MB DRAM) of A20B-3300-0290 (32MB DRAM).

De 16i-B en 18i-B gebruiken A20B-3300-0310 (16MB) of A20B-3300-0311 (32MB).

Als u een 16i/18i DRAM-module aan een 21i-B-hoofdbord bevestigt, wordt de opstart uitgeschakeld.
