FANUC A20B-8100-0669 | Hoofd CPU PCB — A20B-8100 i-Series CNC Controller Familie, LCD-gemonteerd hoofdregelbord, FSSB Servo Interface, Japanse oorsprong

Onderdeelnummer: A20B-8100-0669

Fabrikant: FANUC Corporation (Japan)

Productcategorie: PCB — Hoofd CPU-bord (Moederbord)

Serie: A20B-8100 — FANUC i-Series CNC hoofd CPU-bordfamilie

Overzicht

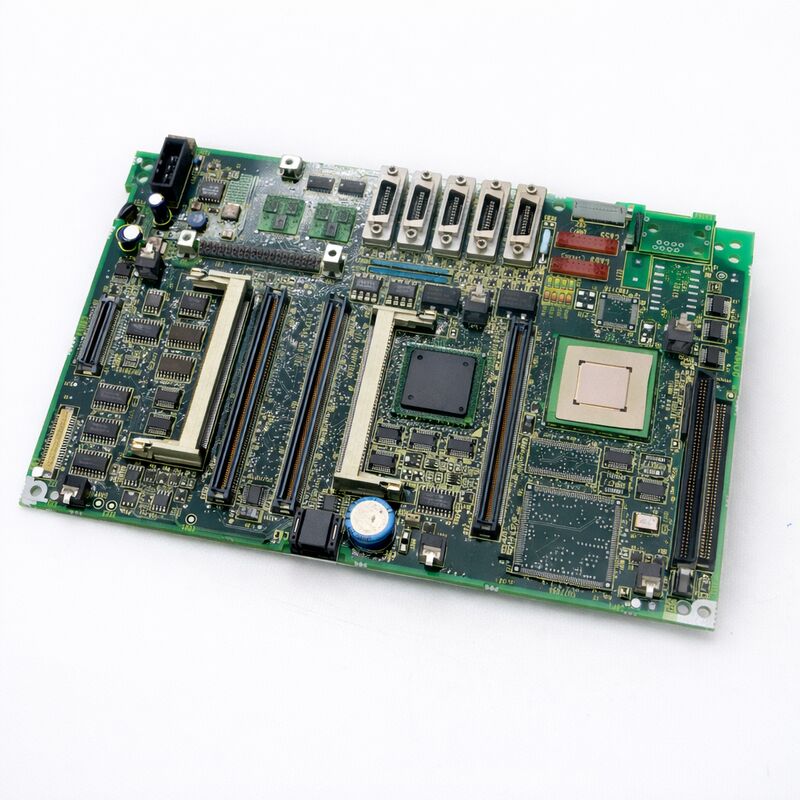

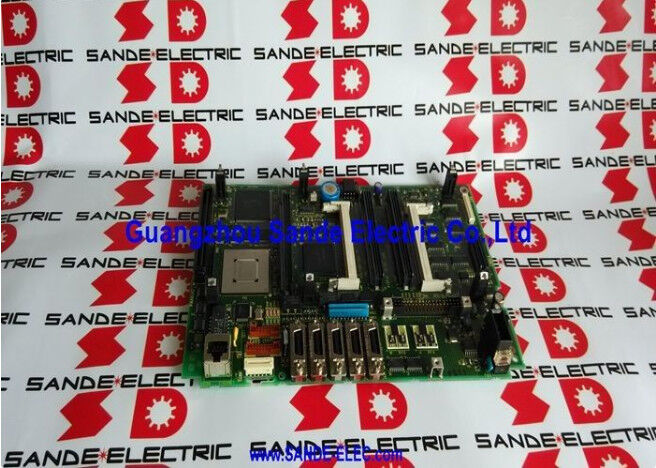

De FANUC A20B-8100-0669 is een hoofd CPU printplaat die behoort tot FANUC's A20B-8100 serie — de familie van op LCD gemonteerde masterborden die centraal staan in FANUC's i-serie CNC controllergeneratie.

Deze borden dienen als het centrale hardwareplatform voor FANUC's 16i-B, 18i-B en 21i-B familie van CNC-controllers, de productgeneratie die FANUC's middenklasse en hoogwaardige CNC-aanbod definieerde gedurende de jaren 2000 en in de jaren 2010.

Elke i-serie CNC-controller van deze generatie is gebouwd rond een van deze hoofdkaarten.

Het bord herbergt de plug-in CPU-module, FROM/SRAM-geheugenmodule, asbesturingskaart en display/communicatiecircuits. Het maakt fysiek verbinding met het LCD-paneel, waardoor het een geïntegreerde op LCD gemonteerde assemblage is — de elektronica en het display van de controller zijn één zelfstandige eenheid.

De A20B-8100 hoofdkaartfamilie omvat meerdere CNC-varianten via verschillende onderdeelnummers. Elk nummer in de serie komt overeen met een specifiek CNC-model met een gedefinieerde set PMC-mogelijkheden, Ethernet-opties en asconfiguraties.

De A20B-8100-0669 neemt deze familie in beslag en dient zijn aangewezen CNC-configuratie met dezelfde fysieke architectuur en plug-in modulesysteem die gedeeld worden over de i-serie B-generatie borden.

Belangrijkste specificaties

De i-Series B-Generatie Architectuur

FANUC's i-serie B-generatie — die de 16i-B, 18i-B en 21i-B controllers omvat — bracht een herzien hardwareplatform vergeleken met de eerdere Model A-generatie.

De B-generatie hoofdkaarten delen een gemeenschappelijke fysieke architectuur, terwijl elke variant de hardwareconfiguratie draagt die geschikt is voor zijn CNC-softwaremogelijkheden.

Het hoofdkaart is het anker van de gehele controllerassemblage. Het biedt:

FSSB servo buscommunicatie. Alle servo-versterkers worden via FSSB glasvezelkabels op de hoofdkaart aangesloten op de COP-connectoren.

De FSSB-link transporteert positiecommando's en feedbackgegevens in realtime, ter vervanging van de oudere analoge en puls-trein servo-interfaces van eerdere FANUC-generaties.

Seriële spindel-interface. De spindel-versterker wordt aangesloten via de JA7A seriële spindelpoort. Rigide tapping synchronisatie, Cs-asbesturing en spindeloriëntatie zijn allemaal afhankelijk van deze link.

I/O Link voor machine I/O. De gedistribueerde machine I/O — eindschakelaars, solenoïden, deursloten, gereedschapswisselsignalen — wordt aangesloten via de I/O Link bus die is afgesloten op JD51A.

Plug-in module sleuven. De FROM/SRAM-module, de CPU-processor module en de asbesturingskaart worden allemaal direct op de hoofdkaart geïnstalleerd.

Deze kunnen tijdens onderhoud als individuele eenheden worden vervangen.

Voedingaansluiting. De A20B-8100-0720 voedingmodule wordt direct op de hoofdkaart aangesloten en levert de gereguleerde spanningen die de gehele controller nodig heeft.

Overwegingen bij vervanging van de hoofdkaart

Het correct vervangen van een A20B-8100-0669 vereist het volgen van FANUC's vastgestelde procedure voor het vervangen van i-serie hoofdkaarten. Het overslaan van een stap brengt het risico op gegevensverlies of een niet-startende controller met zich mee.

Eerst SRAM-back-up. De SRAM-module op de hoofdkaart bevat machineparameters, PMC-laddergegevens, gereedschapsoffsets, werkcoördinaten en opgeslagen onderdeelprogramma's.

Voer altijd een volledige SRAM-back-up uit voordat u de kaart aanraakt. Maak een back-up naar een FANUC-geheugenkaart, pc-kaart of via RS-232C-overdracht naar een pc. Bevestig dat de back-up voltooid en leesbaar is voordat u verdergaat.

Moduleoverdracht. De FROM/SRAM-module, de CPU-processor kaart en de asbesturingskaart van de originele kaart worden overgezet naar de vervangende kaart.

Deze modules bevatten de machinespecifieke software en mogen niet worden verwisseld met modules van een andere machine zonder de volledige softwarecompatibiliteit te verifiëren.

Controle na installatie. Na hermontage en SRAM-herstel, start op naar het parametercontrole-scherm en controleer of alle parameterpagina's aanwezig zijn.

Controleer de PMC-ladderstatus. Jog elke as en bevestig de servo-gereed status. Test de spindel in JOG-modus voordat u de machine weer in productie neemt.

Veelgestelde vragen

V1: De controller verliest stroom en start niet meer na vervanging van de hoofdkaart. Het display blijft leeg. Wat is de meest waarschijnlijke oorzaak?

Een leeg display direct na vervanging van de hoofdkaart wijst op een niet correct geplaatste FROM/SRAM-module.

De module is het eerste waar de boot ROM naar zoekt — als het de module niet kan vinden of verkeerd leest, kan de opstartsequentie niet verdergaan en blijft het display donker.

Schakel de stroom uit, plaats de FROM/SRAM-module stevig terug en probeer het opnieuw. Controleer ook of de A20B-8100-0720 voedingmodule volledig is geplaatst en of de status-LED groen is.

V2: Na installatie van de A20B-8100-0669 tonen alle servo-assen alarm 401 (VRDY uit). De servo-versterkers lijken van stroom voorzien te zijn. Wat moet er gecontroleerd worden?

Alarm 401 direct na een hoofdkaartwissel is bijna altijd te herleiden tot een verstoorde FSSB glasvezelverbinding.

Tijdens het hanteren van de kaart kunnen de glasvezels op de COP10A connector(s) op de hoofdkaart enigszins losgetrokken zijn.

Controleer elk glasvezeluiteinde — het moet volledig zijn ingebracht en vergrendeld. Reinig de glasvezeluiteinden met een droge pluisvrije doek als er zichtbare vervuiling is. Sluit opnieuw aan en schakel de stroom in en uit.

V3: Is een SRAM-back-up van een 16i-B of 18i-B compatibele machine overdraagbaar naar de hostcontroller van de A20B-8100-0669?

Nee. SRAM-gegevens zijn machinespecifiek. De parameterinstelling, de PMC-ladder en de opgeslagen programma's zijn gekoppeld aan het exacte CNC-model, de softwareversie en de machineconfiguratie van de originele machine. SRAM van een andere CNC-variant zal systeemalarmen of onjuist machinegedrag veroorzaken.

Herstel altijd de SRAM-back-up die is gemaakt van dezelfde machine waarin de vervangende kaart wordt geplaatst.

V4: Kan de A20B-8100-0669 hoofdkaart op componentniveau worden gerepareerd?

Reparatie op componentniveau is mogelijk voor randcircuits — discrete componenten, connectoren, spanningsregelaars, klokcircuits — maar is niet praktisch voor de hoofdprocessor of ASIC-apparaten op de kaart. De meeste gespecialiseerde FANUC-reparatiefaciliteiten testen de kaart in een live controllersysteem en vervangen de kaart als een eenheid als de fout zich in een niet-repareerbaar apparaat bevindt.

Componentreparatie is alleen kosteneffectief wanneer de defecte component een identificeerbaar discreet component of een connector is, geen ASIC.

V5: Hoe wordt de juiste vervangende hoofdkaart geïdentificeerd als het originele onderdeelnummer van de machine niet bekend is?

Het onderdeelnummer van de bestaande hoofdkaart staat gedrukt op het identificatielabel van de kaart — een witte of zilveren sticker die meestal aan een rand van de PCB is geplaatst. Maak een foto van dit label voordat u de kaart verwijdert.

Als het label beschadigd is, kan het systeemtekeningnummer van de machine (beginnend met A02B-) worden vergeleken met de hardwareconfiguratiedocumentatie van FANUC om het juiste hoofdkaartonderdeelnummer voor dat controllersysteem te identificeren.
