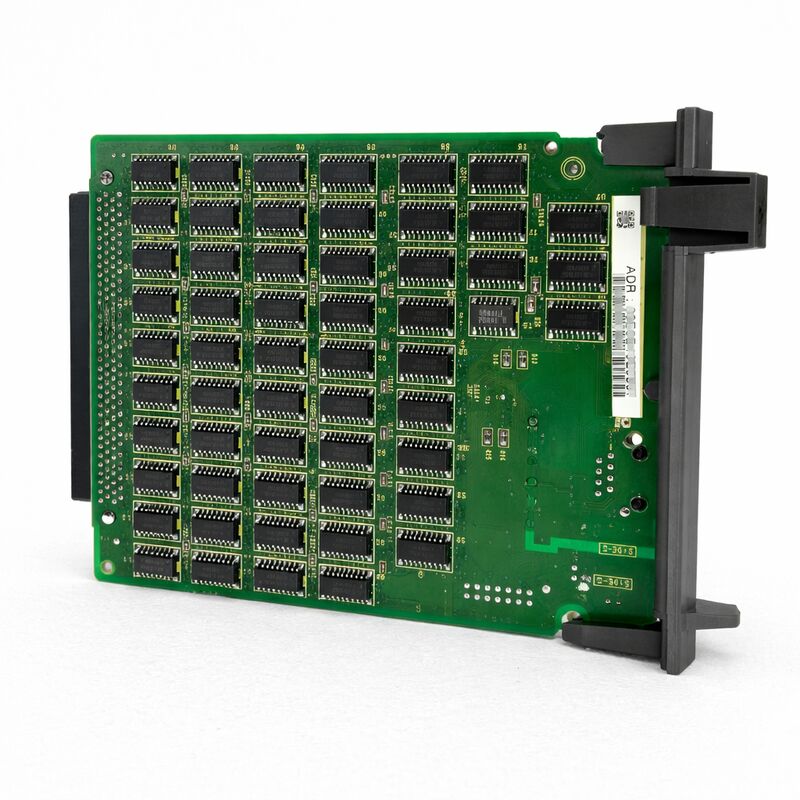

FANUC A20B-8100-0670 | Fast Ethernet Board — Standalone CNC Ethernet Optie PCB, FOCAS1 / DNC1 / Factolink Netwerkinterface, A20B-8100 Serie, Oorsprong Japan

Onderdeelnummer: A20B-8100-0670

Fabrikant: FANUC Corporation (Japan)

Productcategorie: PCB — Ethernet Optie Board (Standalone CNC-type)

Serie: A20B-8100

Overzicht

De FANUC A20B-8100-0670 is een Fast Ethernet optieboard voor FANUC's standalone i-serie CNC-controllers. Het wordt geïnstalleerd in de optiesleuf van een standalone CNC-besturingseenheid en voegt een 100BASE-TX Ethernet-poort toe, waardoor de controller verbinding kan maken met een fabrieks-LAN.

Zonder dit board — of de ingebouwde Ethernet-functie die beschikbaar is op bepaalde hoofdboardvarianten — heeft een FANUC i-serie CNC geen directe netwerkverbinding. Het kan alleen communiceren via een RS-232C seriële kabel of HSSB.

De A20B-8100-0670 verandert dat. Eenmaal geïnstalleerd en geconfigureerd, wordt de CNC een netwerk-node.

Het kan NC-programma's ontvangen en verzenden, reageren op FOCAS2 API-aanroepen van monitoringsoftware, deelnemen aan DNC1/Ethernet data-server bestandsoverdrachten en Factolink operatorbegeleidingsschermen weergeven die vanaf een fabrieksserver worden gepusht.

De aanduiding 'standalone' in de productcategorie is specifiek en belangrijk.

FANUC's i-serie controllers zijn er in twee fysieke architecturen — geïntegreerd (LCD-gemonteerd, compact) en standalone (de CNC-elektronica in een aparte kast).

De A20B-8100-0670 is ontworpen voor de standalone-type eenheden waar optieboards worden geïnstalleerd in speciale rack-sleuven binnen de besturingskast.

Belangrijkste Specificaties

Wat het Ethernet Board Mogelijk Maakt

Zodra de A20B-8100-0670 is geïnstalleerd en de Ethernet-parameters van de CNC zijn geconfigureerd, worden verschillende connectiviteitsfuncties beschikbaar:

FOCAS1/Ethernet. FOCAS (FANUC Open CNC API Specification) is FANUC's standaard API voor toegang tot CNC-gegevens vanuit externe applicaties.

Met het Ethernet board kunnen applicaties die op een pc of server draaien, via TCP/IP verbinding maken om spindellast, aspositie, alarmstatus, programmanaam en tientallen andere CNC-gegevens in realtime uit te lezen.

Dit is de basis voor machinebewaking, OEE-dashboards en MTConnect-integratie op FANUC i-serie machines.

DNC1/Ethernet. De DNC1-functie maakt het mogelijk om NC-programma's te laden vanaf een netwerktoegankelijke bestandsserver in plaats van ze vooraf naar het interne geheugen van de CNC over te zetten.

De CNC vraagt een programmadossier op naam aan, en het Ethernet board haalt het op van het geconfigureerde DNC-serverpad via het netwerk.

Dit is de standaardmanier waarop grote programma's — bijvoorbeeld meerduizend-blokken freesprogramma's — op CNC-machines worden uitgevoerd zonder de overhead van groot lokaal geheugen.

Factolink. Factolink is FANUC's operatorbegeleidingssysteem.

Een Factolink-server pusht tekstpagina's naar het display van de CNC, waardoor instellingsinstructies, onderhoudsherinneringen of productiedata direct op het bedieningspaneel kunnen worden weergegeven.

Het Ethernet board levert de netwerkverbinding die Factolink-updates in realtime vanaf een centrale server mogelijk maakt.

Installatie Context

De A20B-8100-0670 wordt geïnstalleerd in een beschikbare optiesleuf in het besturingsrack van de standalone CNC. Net als andere optieboards uit de A20B-8100-serie (Profibus master, DeviceNet, RISC CPU, data server), wordt het aangesloten op de F-bus connector op de backplane en gedetecteerd door de systeemsoftware van de CNC tijdens het opstarten.

Na installatie moeten de netwerkparameters van de CNC worden geconfigureerd — IP-adres, subnetmasker, standaardgateway en de specifieke functieparameters voor FOCAS, DNC1 of Factolink, afhankelijk van welke services zullen worden gebruikt.

Deze parameters worden ingevoerd via de SYSTEM / Ethernet parameter-schermen van de CNC in MDI-modus en opgeslagen in niet-vluchtig geheugen.

Het board zelf vereist dat een compatibele Ethernet-softwareoptie is ingeschakeld in de systeemsoftware (FROM) van de CNC. Het installeren van het board zonder de bijbehorende softwareoptielicentie resulteert in een inactieve Ethernet-functie.

Controleer de optieconfiguratie van de CNC voordat u dit board als standalone vervanging bestelt.

Veelgestelde Vragen

V1: De A20B-8100-0670 is geïnstalleerd, maar de EMBED PORT softkey verschijnt niet op het SYSTEM-scherm. Wat moet er eerst worden gecontroleerd?

De meest voorkomende oorzaak is dat de Ethernet-softwareoptie niet is ingeschakeld in de FROM-module van de CNC. De hardware van het Ethernet board moet overeenkomen met een geactiveerde softwareoptie in de CNC-licentie.

Controleer het optiescherm van de CNC (SYSTEM → [OPTIONS]) voor de Ethernet-functie.

Als deze niet wordt vermeld of niet is ingeschakeld, kan het board niet worden geactiveerd zonder de bijbehorende softwareoptie. Controleer ook of het board volledig en correct in zijn optiesleuf is geplaatst.

V2: Kan de A20B-8100-0670 FOCAS2 API-aanroepen van moderne machinebewakingssoftware ondersteunen?

Ja. FOCAS1/Ethernet (dat de A20B-8100-0670 ondersteunt) en FOCAS2 delen een compatibele protocolbasis.

De meeste moderne FANUC machinebewakings- en MTConnect-adaptersoftware die de FOCAS2-bibliotheek gebruikt, maakt verbinding met i-serie CNC-controllers via de Ethernet-poort, ongeacht of het board speciaal is (type A20B-8100-0670) of een ingebouwde Ethernet-functie op het hoofdboard.

Bevestig de specifieke FOCAS2-bibliotheekversie en compatibele CNC-serie met de softwareleverancier.

V3: De CNC is een geïntegreerd (LCD-gemonteerd) type 16i-B of 18i-B. Past de A20B-8100-0670?

De A20B-8100-0670 is specifiek voor standalone CNC-eenheden met speciale rack-optiesleuven. Geïntegreerde (LCD-gemonteerde) 16i-B/18i-B/21i-B CNC-eenheden gebruiken een andere optiesleufarchitectuur en andere Ethernet-interfaceboards.

Bevestig de fysieke architectuur van de CNC voordat u bestelt — standalone eenheden hebben de elektronica in een aparte rackkast, terwijl geïntegreerde eenheden de elektronica achter het LCD-paneel hebben geïntegreerd.

V4: Hoeveel gelijktijdige FOCAS-verbindingen ondersteunt de A20B-8100-0670?

Het Ethernet board ondersteunt een beperkt aantal gelijktijdige TCP/IP-verbindingen zoals gedefinieerd door FANUC's FOCAS1/Ethernet-specificatie — doorgaans maximaal drie gelijktijdige applicatieverbindingen. Pogingen om meer verbindingen te openen dan het board ondersteunt, leiden tot verbindingsweigeringen of time-outs in de applicatiesoftware.

Voor omgevingen die veel gelijktijdige dataverbruikers vereisen, is een enkele FOCAS2 data-concentrator die één keer verbinding maakt met de CNC en data herverdeelt, de standaardarchitectuur.

V5: Na het vervangen van de A20B-8100-0670 lijken de Ethernet-parameters leeg. Is er een manier om ze te herstellen zonder de originele configuratiegegevens?

De Ethernet-parameters (IP-adres, subnetmasker, DNC-serverpad, etc.) worden opgeslagen in het SRAM van de CNC.

Als het board is vervangen zonder eerst een back-up van het SRAM te maken, of als de parameters tijdens de vervanging zijn gewist, moeten ze handmatig opnieuw worden ingevoerd.

Parameters voor FOCAS, DNC1 en Factolink worden allemaal ingevoerd op de SYSTEM → Ethernet parameter-schermen.

Neem contact op met de service documentatie van de machinebouwer of de fabriek netwerkbeheerder voor de originele IP-configuratie als de gegevens lokaal niet beschikbaar zijn.
