FANUC A20B-8100-0820 LCD Grafische Besturings-PCB

Overzicht

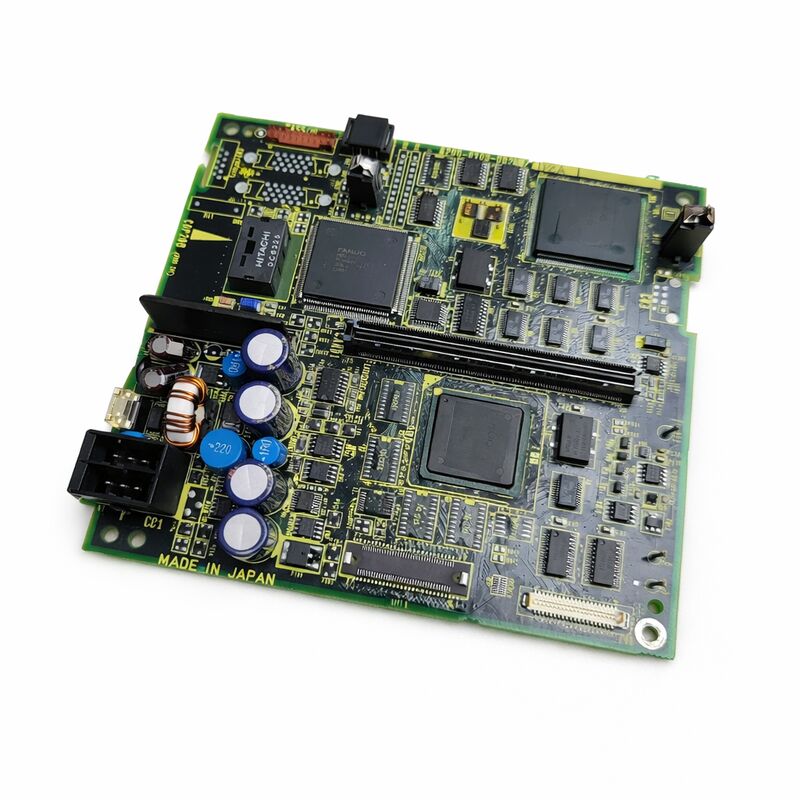

De A20B-8100-0820 is een grafische en LCD-besturings-PCB gebruikt in standalone FANUC FA-LCD display-eenheden.

Vermeldingen beschrijven het als een LCD-displaydriver en als een LCD-besturings-PCB voor standalone units van de i-B-serie, met toepassingsverwijzingen naar Series 15i, 16i en 18i systemen en naar 10,4-inch FA-LCD-eenheden voor Model B-systemen is.

Dit bord bevindt zich aan de display-control-zijde van de CNC-hardware.

In de praktijk betekent dit dat het wordt geselecteerd op basis van de exacte display-bordrol die al in de machine is geïnstalleerd, omdat de operatorinterface afhankelijk is van de oorspronkelijke grafische aansturings- en display-interface structuur.

Het matchen van hetzelfde model helpt de bestaande LCD-eenheid architectuur en dezelfde display-bordfamilie die in de besturing wordt gebruikt, te behouden.

Technische gegevens

Toepassingen

Dit bord is geschikt voor geïnstalleerde FANUC CNC-systemen waar het operator display al een standalone FA-LCD-eenheid gebruikt met de A20B-8100-0820 grafische besturingspositie.

Het is met name relevant bij het vervangen van display-borden, reparatie van LCD-eenheden en opknappen waarbij de oorspronkelijke operatorinterface in lijn moet blijven met dezelfde bordfamilie.

Vervangingsrichtlijnen

Bevestig vóór het bestellen de geïnstalleerde bordcode, verifieer dat de display-eenheid dezelfde standalone FA-LCD-structuur gebruikt, en controleer of de oorspronkelijke grafische besturingspositie A20B-8100-0820 is.

Bij display-besturingsborden is exacte modelcontinuïteit belangrijk omdat het bord direct is gekoppeld aan de LCD-interface en de grafische aansturingslay-out die al in de machine wordt gebruikt.

FAQ

V1: Wat voor soort bord is de A20B-8100-0820?
Het is een LCD grafische besturings-PCB gebruikt in FANUC display-eenheden. Het bord wordt beschreven als een LCD-displaydriver en als een LCD-besturings-PCB voor standalone display-eenheden van de i-B-serie, wat het plaatst in de display-control sectie in plaats van in de CPU-, I/O- of servo-sectie.

V2: Waarom is de beschrijving van de LCD-displaydriver belangrijk?
Omdat die beschrijving de geïnstalleerde functie van het bord definieert. Een bord dat is geïdentificeerd als een displaydriver is gekoppeld aan de scherminterface en de beeldverwerkingszijde van de operator-eenheid, dus vervanging moet dezelfde hardware-rol behouden.

In de praktijk is dit een van de belangrijkste controles bij het herstellen van een bestaande LCD-eenheid.

V3: Met welke besturingen wordt dit bord vaak geassocieerd?
Vermeldingen koppelen het aan Series 15i, 16i en 18i systemen, en één vermelding koppelt het direct aan een 10,4-inch FA-LCD-eenheid voor Model B-systemen is.

Dat geeft het bord een duidelijke context van de geïnstalleerde basis in FANUC i-serie display-hardware.

V4: Is dit een complete LCD-eenheid of alleen het bord?
Het is het bord dat de LCD-eenheid ondersteunt in plaats van de volledige display-eenheid zelf. Vermeldingen beschrijven het als de grafische driver of LCD-besturings-PCB, wat betekent dat het binnen de display-hardware hoort en moet worden gematcht met de juiste bestaande LCD-eenheid die al op de machine is geïnstalleerd.

V5: Wat moet er gecontroleerd worden vóór aankoop?
Controleer het geïnstalleerde onderdeelnummer, bevestig dat de display-hardware een standalone FA-LCD-eenheid gebruikt, en verifieer dat het oorspronkelijke grafische besturingsbord A20B-8100-0820 is.

Het is ook nuttig om de gerelateerde besturingsfamilie en displaygrootte die al in de machine is geïnstalleerd, te bevestigen.
