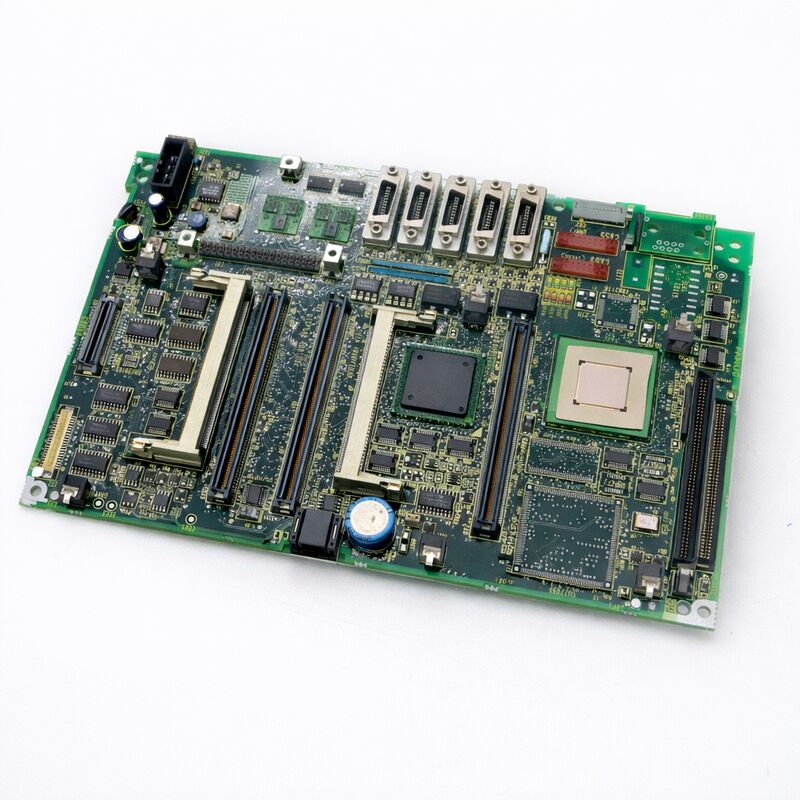

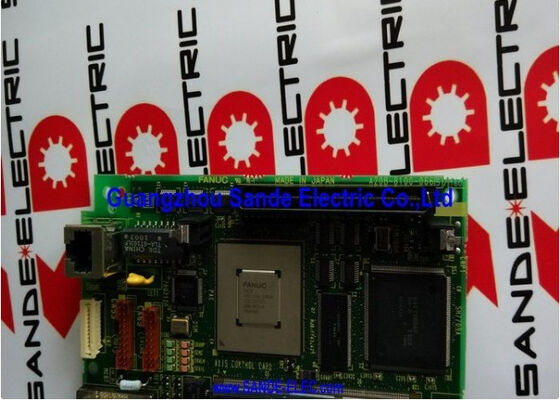

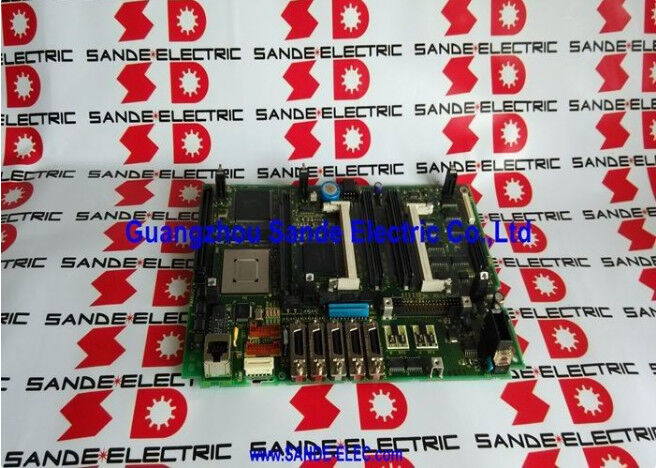

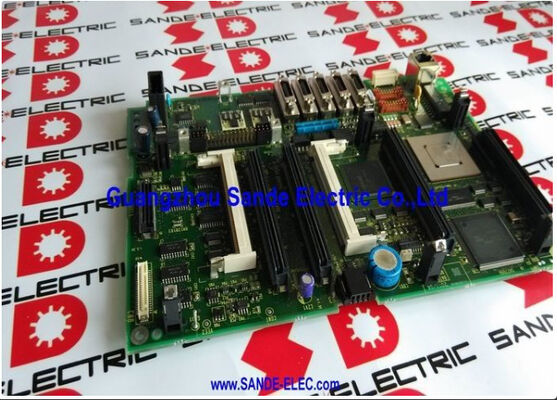

FANUC A20B-8101-0285 | Series 0i-C Mate Hoofdprintplaat — A20B-8101 Geïntegreerde CNC Master Board, FSSB Servo Interface, Japanse Oorsprong

Overzicht

De FANUC A20B-8101-0285 is de hoofdprintplaat voor de FANUC Series 0i-C Mate — de eerste generatie van het 0i-Mate platform die FSSB (Fibre-optic Serial Servo Bus) communicatie als standaard gebruikt, waardoor digitale snelle servo-lusafsluiting wordt geleverd in een compact, waardegeoriënteerd CNC-pakket.

De aanduiding "Mate" had een specifieke betekenis binnen de producthiërarchie van FANUC: het identificeerde de instapconfiguratie van een bepaalde CNC-generatie, geleverd tegen lagere systeemkosten dan de volwaardige variant, met beperkingen op het maximale aantal assen en de beschikbare optieset die overeenkwamen met de behoeften van compacte machinegereedschappen zonder de controller te overspecificeren.

De 0i-C generatie — zowel de volledige 0i-C als de 0i-Mate-C — verscheen rond 2003 als reactie van FANUC op de behoefte aan verbeterde servoprestaties en digitale busconnectiviteit in de middenklasse CNC-markt.

De 0i-B ervoor had het platform vastgesteld; de 0i-C verfijnde het met een betere FSSB-implementatie en bijgewerkte servosoftware die de prestaties van de volg-fout en de nauwkeurigheid van de hoge-snelheid contour verbeterde.

Voor machinebouwer van compacte CNC-draaibanken en 3-assige bewerkingscentra bood de 0i-C Mate met de A20B-8101-0285 hoofdprintplaat een aantrekkelijk pakket: een bewezen FANUC-besturingsplatform, FSSB-gebaseerde servo-aandrijvingen en een voldoende capabele PMC voor typische machinefuncties — tegen een prijs die de afgewerkte machine concurrerend hield.

Het 7-inch monochroom scherm is diagnostisch voor het tijdperk van de 0i-Mate-C. Dit was de standaard operatorinterface voor de Mate-versie gedurende de 0i-C generatie — duidelijk, functioneel en vertrouwd voor de machinisten die op 0i-serie machines werkten.

Pas in de 0i-D generatie werd een kleurendisplay beschikbaar op het Mate-platform, en het 7-inch monochroom display blijft een van de herkenbare identificatiemiddelen van machines uitgerust met 0i-Mate-C in het veld.

Belangrijkste Specificaties

0i-Mate-C in het Machinegereedschap Ecosysteem — Waar Het Werd Gebruikt

De 0i-C Mate vond zijn sterkste adoptie in het segment van compacte CNC-draaibanken — machines die gedraaide componenten produceren voor automotive subassemblages, bevestigingsmiddelen, hydraulische fittingen, elektrische connectoren en vergelijkbare precisieonderdelen in grote volumes.

Voor deze machines was de 2-assige (X en Z) configuratie van de 0i-Mate-TC met spindelbesturing precies wat nodig was.

De PMC had voldoende I/O-capaciteit en laddercomplexiteit om de hulpfuncties van een normale CNC-draaibank te beheren — stangenladerinterface, koelmiddelregeling, losse kop, klauwspaning drukmonitoring en spanentransporteur — zonder de uitgebreide capaciteit van de volledige 0i-TC te vereisen.

De 0i-Mate-MC bediende 3-assige verticale bewerkingscentra aan de onderkant van de markt — machines met een tafelbeweging in het bereik van 400-600 mm, geschikt voor prototypewerk, korte productieruns en educatieve toepassingen.

Voor deze machines was 3-assige simultane interpolatie met een FANUC-klasse servobesturingssysteem de primaire vereiste, en de beperking van de Mate tot 3 assen was geen belemmering.

Wat de 0i-Mate-C niet bood wat de volledige 0i-C wel bood: asaantal boven 3 (waardoor integratie van een 4e-assige draaitafel zonder creatieve oplossingen werd uitgesloten), uitgebreide PMC-laddercapaciteit, high-speed skip en andere geavanceerde opties, en het kleurendisplay.

Voor machines waar deze mogelijkheden nodig waren, was de volledige 0i-C de juiste keuze.

Gegevensback-up — Essentieel Voor Elke Printplaatvervanging

De A20B-8101-0285 bevat de operationele gegevens van de machine in zijn geïntegreerde FROM- en SRAM-geheugengebieden. Voordat de printplaat voor vervanging wordt verwijderd, is een volledige back-up van de volgende gegevens verplicht: alle CNC-parameters (meer dan 1000 individuele instellingen die asbewegingslimieten, servoversterkingen, programma-controlelimieten, interpolatiegedrag en elke andere CNC-functie definiëren), alle onderdeelprogramma's opgeslagen in het CNC-geheugen, het PMC-ladderprogramma en PMC-parameters, macrobibliotheek indien aanwezig, en gereedschapoffset- en werkcoördinatengegevens.

Op de 0i-Mate-C is het I/O-medium voor back-up afhankelijk van wat de machine beschikbaar heeft: geheugenkaart (PCMCIA in deze generatie), RS-232C seriële verbinding, of in sommige configuraties een I/O-link verbinding.

De beperkte schermruimte van het 7-inch monochroom display maakt de back-upmenu's iets meer navigatie-intensief dan latere CNC's met kleurenscherm, maar de procedure is goed gedocumenteerd in de onderhoudshandleiding van de 0i-Mate-C.

Na het installeren van de vervangende printplaat en het laden van alle back-upgegevens, moet de machine een thuisreturncyclus doorlopen en de asnauwkeurigheid moet worden geverifieerd met een proefsnede of meetinstrumentmeting voordat de machine weer in productie wordt genomen.

LED Diagnostische Array — Lezen van de Opstartstatus van de Printplaat

De A20B-8101-0285 printplaat, zoals de meeste FANUC hoofdprintplaten, heeft een reeks indicator-LED's aan de voorkant die de opstartvoortgang en eventuele fouten tijdens de initialisatie weergeven.

Deze LED's doorlopen een gedefinieerde reeks terwijl de CPU zijn zelftest uitvoert: voedingcontrole, ROM-checksum, SRAM-test, poging tot initialisatie van het servobesturingssysteem, enzovoort.

Een storing in een stadium veroorzaakt dat de LED-reeks stopt bij een specifiek patroon.

De LED-patronen en hun betekenis zijn gedocumenteerd in de onderhoudshandleiding van de 0i-Mate-C. Voor onderhoudstechnici die te maken hebben met een machine die niet kan opstarten, is het lezen van de LED-status op het moment van de storing de eerste diagnostische stap — het beperkt de storing tot een specifiek subsysteem en helpt te bepalen of de hoofdprintplaat defect is of dat een extern probleem (SRAM-batterijleegloop, FSSB-kabelstoring, servoversterkerstoring) de normale opstart voltooiing verhindert.

FAQ

V1: Na het vervangen van de A20B-8101-0285 en het laden van alle back-upgegevens, bewegen de assen niet en de CNC toont "SV-417 Analog output error". Wat is dit?

SV-417 duidt doorgaans op een probleem met de FSSB-verbinding of de initialisatie van de servoversterker. Na vervanging van de hoofdprintplaat moet de FSSB-kabelverbinding worden geïnspecteerd — controleer of de glasvezelkabel correct is aangesloten op de FSSB-connector van de hoofdprintplaat en aan het uiteinde van de servoversterker.

Controleer ook of de FSSB-as toewijzingsparameters correct zijn hersteld van de back-up.

Als de FSSB geen communicatie kan tot stand brengen, zullen alle servo-assen gereedheidsfouten vertonen.

Als de glasvezelkabel en parameters correct zijn bevonden, schakel de servoversterkers onafhankelijk in (indien mogelijk) om hun LED-status te controleren.

V2: Het 0i-Mate-C display toont "B-64305EN" of vergelijkbare handmatige tekst tijdens een specifiek scherm. Is dit normaal?

FANUC CNC-displays tonen af en toe interne referentietekens of softwareversietekst tijdens diagnostische of setup-schermen. Dit is normaal firmwaregedrag en duidt niet op een printplaatfout.

De belangrijkste indicatoren van display- of printplaatproblemen zijn: het display dat helemaal niet oplicht, het display dat onleesbare tekens toont op alle schermen (niet alleen een diagnostische melding), of de normale operationele schermen van de machine die ontoegankelijk zijn.

Als slechts één of enkele schermen onverwachte tekst tonen terwijl de normale werking verder doorgaat, is dit doorgaans een parameterconfiguratie-item in plaats van een hardwarefout.

V3: Het CNC-serienummer (machine-ID) van de machine is opgeslagen op de hoofdprintplaat. Is dit herstelbaar na printplaatvervanging?

Het CNC-serienummer en de systeemsoftware-identificatie zijn opgeslagen in het FROM-gebied van de printplaat en maken deel uit van de normale back-up/restore procedure. Als de gegevens van de originele printplaat zijn geback-upt voor de storing en de restore is voltooid, wordt het CNC-serienummer zoals opgeslagen in het geheugen van de controller hersteld.

Echter, het fysieke serienummerlabel op de originele printplaat kan niet worden overgezet naar de vervangende printplaat.

Als het CNC-serienummer wordt gebruikt voor optieregistratie-tracking of onderhoudsrecords, werk die records dan bij om het fysieke serienummer van de nieuwe printplaat weer te geven en vermeld dat het functionele CNC-serienummer in software is hersteld van back-up.

V4: De 0i-Mate-C machine heeft slechts 2 servo-assen (draaibankconfiguratie). De vervangende A20B-8101-0285 toont correcte parameterinstellingen, maar één as reageert niet. Wat moet er worden gecontroleerd?

Op de 0i-Mate-TC zijn de twee servo-assen (X en Z) verbonden met de servoversterkers via de FSSB-keten. Als één as niet reageert na printplaatvervanging met correcte parameters, verifieer dan de FSSB-as toewijzing — de parameter die definieert welke FSSB-positie overeenkomt met welke CNC-as.

Als de FSSB-toewijzing niet overeenkomt met de fysieke volgorde van de versterkerketen, stuurt de CNC commando's voor de ene as, maar de andere versterker reageert.

Verifieer ook dat de encoderkabel voor de niet-reagerende as correct is aangesloten — een losgekoppelde encoderkabel voorkomt dat die as initialiseert, zelfs als de FSSB-commando-link werkt.

V5: Is de A20B-8101-0285 kruiscompatibel met de volledige 0i-C hoofdprintplaat (niet-Mate), en kan deze een Mate-machine uitbreiden naar 4 assen?

Nee. De 0i-Mate-C en de volledige 0i-C gebruiken verschillende hoofdprintplaten met verschillende softwareconfiguraties.

De A20B-8101-0285 is de Mate-specifieke printplaat en de geïntegreerde software ondersteunt het maximale aantal assen van de Mate.

Het toevoegen van een 4e as aan een 0i-Mate-C machine zou vereisen dat het gehele CNC-systeem wordt vervangen door een volledige 0i-C configuratie — andere hoofdprintplaat, andere softwareregistratie, en mogelijk andere servo-hardware.

Dit is geen eenvoudige printplaatwissel en vertegenwoordigt een CNC-systeemupgrade project in plaats van een onderhoudsvervanging.
