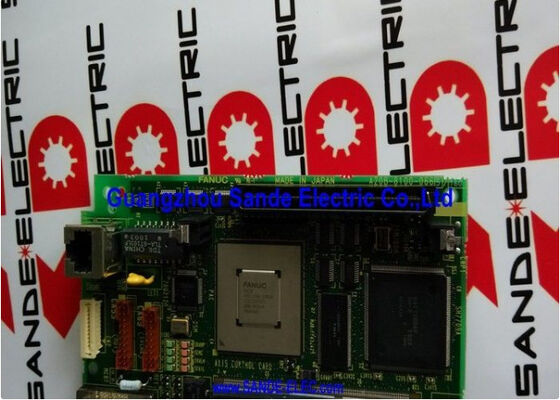

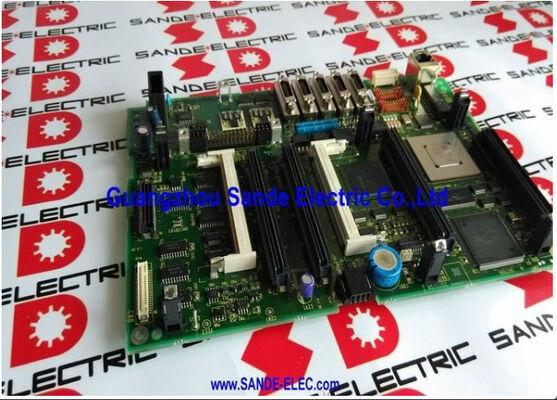

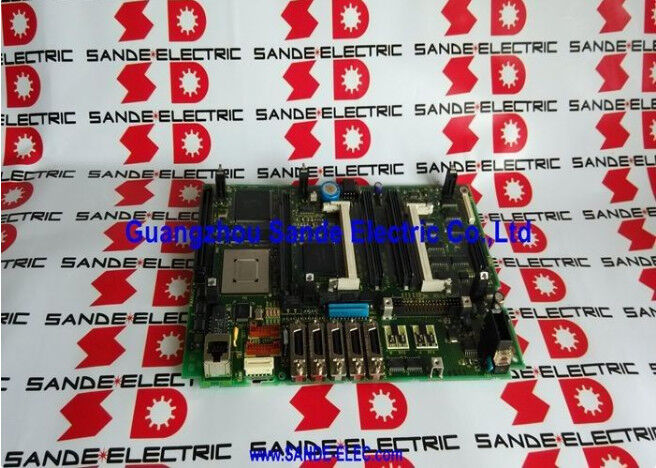

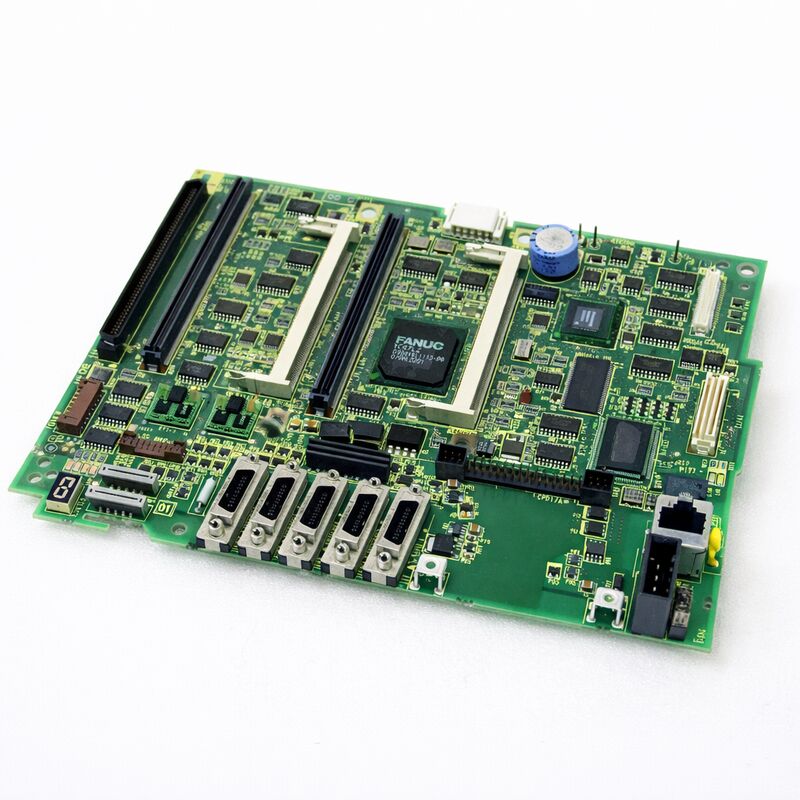

A20B-8101-0375 Fanuc-printplaat A20B81010375 A2OB-8IOI-O375

FANUC A20B-8101-0375 | Hoofdpcb G5 — 310i-SA / 320i-SA PANEL i Standalone Type CNC Controller, A20B-8101 Serie, Japan Oorsprong

Belangrijkste Specificaties

Overzicht

De FANUC A20B-8101-0375 is het G5-generatie masterbord voor de 310i-SA en 320i-SA controllers.

Dit zijn de standalone varianten van FANUC's high-end i-serie familie — dezelfde rekenkracht als de LCD-gemonteerde 31i/32i-A, maar verpakt in een configuratie waarbij de besturingselektronica zich in een speciale rackkast bevindt in plaats van achter het bedieningspaneel.

De standalone architectuur is zinvol voor grote werktuigmachines. Zware bewerkingscentra, tandwielsnijmachines en multi-pallet automatiseringslijnen hebben vaak besturingskasten die op afstand van de bedieningspositie zijn gemonteerd — weg van koelmiddel, trillingen en de fysieke beperkingen van paneelmontage.

De 310i-SA / 320i-SA plaatst het hoofdbord en alle bijbehorende elektronica in die externe kast, en maakt verbinding met de PANEL i display en MDI-eenheid via een glasvezelverbinding.

De G5-aanduiding markeert een stap in de hardwarerevisie. FANUC brengt nieuwe bordgeneraties uit wanneer componentverbeteringen of betrouwbaarheidsupdates een nieuw PCB-ontwerp rechtvaardigen.

De G5 vervangt eerdere generaties voor de 310i-SA / 320i-SA familie. In de praktijk voert het G5-bord dezelfde functies uit als zijn voorgangers en dient het als vervanging voor hoofdborden van eerdere generaties in dezelfde CNC-familie.

Standalone versus LCD-gemonteerde Architectuur

Het begrijpen van de SA (Standalone) architectuur helpt te verduidelijken wat dit bord anders maakt dan LCD-gemonteerde hoofdborden zoals de A20B-8101-0401.

In een LCD-gemonteerd type 30i/31i/32i-A zit het hoofdbord direct op de achterkant van het bedieningspaneel.

De besturingselektronica en het display zijn fysiek geïntegreerd op het bedieningsstation van de machine. Dit is compact en werkt goed voor kleinere machines.

In een standalone (SA / PANEL i) type bevindt het hoofdbord zich in een aparte besturingsrack.

Het PANEL i display en het MDI-toetsenbord bevinden zich op het bedieningsstation — maar ze bevatten alleen display- en invoerelektronica, verbonden met het externe hoofdbord via snelle glasvezelkabels.

Deze scheiding biedt:

• Volledige fysieke isolatie van de besturingselektronica van de bewerkingsomgeving
• Vrijheid om het bedieningspaneel op de optimale positie voor de operator te monteren
• Gemakkelijkere toegang tot de besturingsrack voor onderhoud
• Betere EMC-scheiding tussen de stroomintensieve aandrijvingselektronica en het hoofdbord van de CNC

Voor machines met meerdere bedieningsstations maakt de standalone architectuur het ook mogelijk dat één controller complexere bedieningspaneelarrangementen bedient.

G5 Bord Generatie — Wat verandert er tussen revisies

FANUC's nummering van hardwarerevisies (G1, G3, G5…) volgt incrementele hardwareverbeteringen aan hetzelfde functionele ontwerp. Tussen revisies werkt FANUC doorgaans component specificaties bij, schakelt over op nieuwere IC's, verbetert thermisch beheer, of corrigeert kleine problemen die in het veld zijn geïdentificeerd.

De functie van het bord verandert niet — de G5 presteert identiek aan de G3 vanuit het perspectief van de CNC-software.

Vanuit onderhoudsperspectief is de G5 de juiste vervanging voor eerdere hardwaregeneraties in de 310i-SA / 320i-SA familie.

Bij het bestellen van een vervanging zorgt het specificeren van de G5 (A20B-8101-0375) voor compatibiliteit met de huidige FANUC onderdelenservice, aangezien eerdere generaties mogelijk niet meer beschikbaar zijn en de G5 is ontworpen als cross-generation vervanging.

Overzicht Vervangingsprocedure

Het vervangen van de A20B-8101-0375 in een standalone 310i-SA / 320i-SA systeem vereist zorgvuldige aandacht voor de lay-out van de standalone kast:

Stap 1 — Gegevensback-up. Voer, voordat u het bord aanraakt, een volledige SRAM-back-up uit via het CNC-opstartscherm. Sla op naar een FANUC-geheugenkaart of pc via RS-232C. Leg alle programma's, parameters en PMC-gegevens vast.

Stap 2 — Stroomisolatie. Schakel de machine volledig uit. Controleer of de DC-bus van de besturingsrack is ontladen. Schakel de besturingskast uit en vergrendel deze.

Stap 3 — Kabeldocumentatie. In een standalone kast worden meer kabels aangesloten op het hoofdbord dan in een LCD-gemonteerde configuratie. Fotografeer alle kabelverbindingen voordat u ze loskoppelt. Label elke kabel.

Stap 4 — Bordwissel. Verwijder plug-in modules (CPU-kaart, geheugenmodules, servo-besturingskaart) van het originele bord en breng ze over naar het vervangende bord. Plaats elke module voorzichtig.

Stap 5 — Herverbinding. Sluit alle kabels opnieuw aan volgens de documentatie uit stap 3. Sluit de glasvezel PANEL i link opnieuw aan.

Stap 6 — SRAM herstel. Schakel in opstartmodus. Laad de SRAM-back-up. Controleer of alle gegevens correct zijn geladen voordat u de normale werking start.

Veelgestelde Vragen

V1: De 310i-SA controller toont een "9001" systeemalarm na vervanging van de A20B-8101-0375. Wat is de waarschijnlijke oorzaak?

Een 9001 alarm direct na bordvervanging duidt meestal op een configuratie-mismatch tussen het nieuwe bord en de geladen SRAM-gegevens, of het SRAM-herstel is niet correct voltooid.

Controleer eerst of alle plug-in modules goed zijn geplaatst — een gedeeltelijk geplaatste servo- of CPU-kaart veroorzaakt configuratie-alarmen. Probeer vervolgens het SRAM-herstel opnieuw vanuit de opstartmodus.

Als het alarm aanhoudt, vereist de bordrevisie mogelijk een specifieke softwareparameter om de G5-hardware correct te herkennen — raadpleeg de FANUC onderhoudshandleiding of neem contact op met de FANUC-service voor de specifieke initialisatieprocedure van het bord.

V2: Kan het G5-bord (A20B-8101-0375) een G3-bord (A20B-8101-0373) in dezelfde machine vervangen?

Ja. De G5 is FANUC's beoogde vervanging voor hoofdborden van eerdere generaties in de 310i-SA / 320i-SA familie.

De hardwaregeneratie verandert de werking van de CNC-software niet. Alle plug-in modules van het originele G3-bord (CPU-kaart, servo-kaart, geheugenmodules) worden overgezet naar het G5-bord en blijven correct werken.

De procedure voor het back-uppen en herstellen van SRAM-gegevens is hetzelfde, ongeacht welke hardwaregeneratie wordt geïnstalleerd.

V3: Het PANEL i display toont een "linkfout" na vervanging van het hoofdbord in de standalone kast. Wat moet er gecontroleerd worden?

Een PANEL i linkfout na vervanging van het hoofdbord wijst bijna altijd op de glasvezelkabelverbinding tussen de standalone kast en de PANEL i display-eenheid. Tijdens de bordvervanging kunnen de glasvezelconnectoren zijn verstoord of de kabel strak zijn getrokken.

Controleer beide uiteinden van elke glasvezelkabel — bij de COP-connector van het hoofdbord en bij de ontvangstconnector van de PANEL i-eenheid.

Reinig de glasvezeluiteinden met een pluisvrije doek als er vuil zichtbaar is.

Sluit stevig aan en controleer of de linkstatusindicator (indien aanwezig) normaal aangeeft.

V4: Hoe verschilt het standalone type 310i-SA van een netwerkverbonden (Panel i) display-eenheid voor onderhoudsdoeleinden?

Het hoofdbord (A20B-8101-0375) in de standalone kast genereert alle CNC-verwerking. De PANEL i display-eenheid op het bedieningsstation bevat alleen display-elektronica en een MDI-toetsenbord — het heeft geen eigen CNC-verwerkingscapaciteit.

Voor onderhoud betekent dit dat alle diagnostische gegevens (alarm logs, parameter uitlezing, ladder monitoring) beschikbaar zijn via het PANEL i display, ook al gebeurt de verwerking op afstand.

Als het display geen beeld toont, kan de fout liggen in de glasvezelverbinding, de PANEL i display-eenheid zelf, of de display-uitgangscircuits van het hoofdbord.

V5: Moet de SRAM-batterij tegelijkertijd met het hoofdbord worden vervangen?

Als de SRAM-back-upbatterij van de machine ouder is dan 2 jaar of als het batterijalarm actief was vóór de bordfout, vervang de batterij dan tijdens de wissel van het hoofdbord. De SRAM-back-upbatterij behoudt machinegegevens (parameters, PMC-ladder, programma's) wanneer de controller is uitgeschakeld.

Na installatie van een nieuw hoofdbord, laad de SRAM-gegevens van het back-upmedium.

Zodra dit is bevestigd, zorgt de installatie van een nieuwe batterij ervoor dat de gegevens betrouwbaar worden behouden tijdens toekomstige uitschakelperiodes.

Vervang de batterij altijd terwijl de CNC is ingeschakeld om verlies van SRAM-gegevens te voorkomen.
