A20B-8101-0401 Fanuc-printplaat A20B81010401 A2OB-8IOI-O4OI

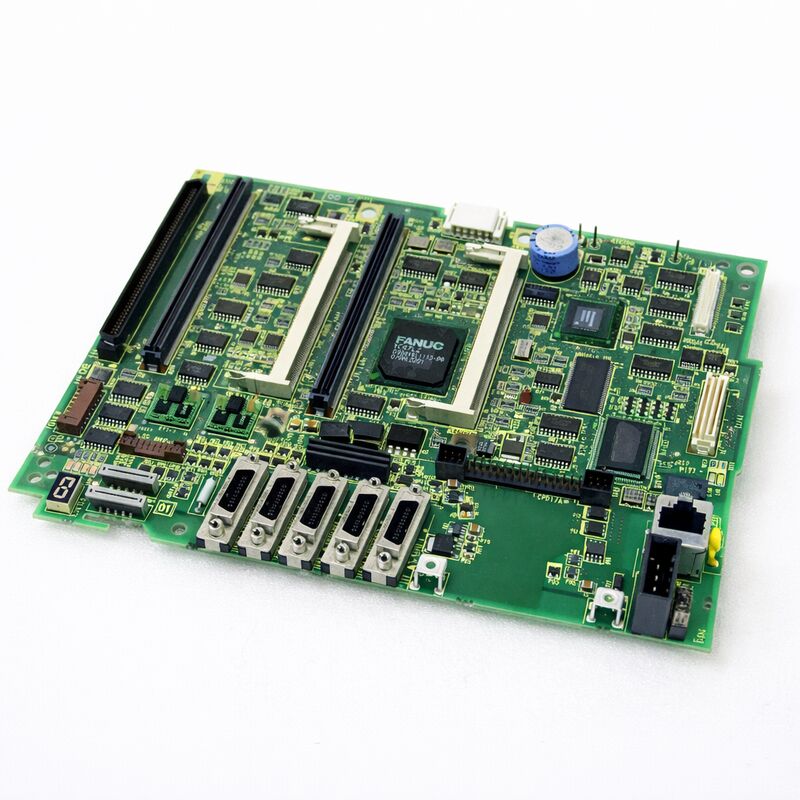

FANUC A20B-8101-0401∙ Hoofd PCB A5 voor serie 30i/31i/32i-A ∙ Zonder PC-functie, LCD/MDI-eenheid, Japanse oorsprong

Overzicht

DeFANUC A20B-8101-0401De serie 30i/31i/32i-A vertegenwoordigt het hoogwaardige niveau van de FANUC i-serie ′′ controllers die zijn gebouwd voor complexe, multi-path,machines voor het vervaardigen van elektrische apparaten- Bewerkingscentra met vijf assen.

Verzamelde draaicentrums, versnellingsmachines, multi-pallet FMS-lijnen, dit zijn de machines waar de familie 30i/31i/32i woont.

De A5-benaming verwijst naar de hardwareherziening van dit bord binnen de levenscyclus van de serie 30i/31i/32i-A.

Het is de opvolger van eerdere mainboardvarianten en bevat de hardware-updates van FANUC om te voldoen aan de betrouwbaarheid en compatibiliteitseisen die tijdens de veldimplementatie van eerdere versies zijn opgebouwd..

Wanneer FANUC een bijgewerkte hoofdbordvariant zoals A5 uitbrengt, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.

De specificatie "zonder PC-functie" is een belangrijk detail bij de aanbesteding.

De 30i/31i/32i-serie werd aangeboden in twee configuraties: standaard (zonder geïntegreerde pc) en met geïntegreerde pc-functie.

De PC-functie-variant draait een op Windows gebaseerde ingebedde PC op hetzelfde hoofdbord, waardoor FANUC's open CNC-functies, aangepaste HMI-ontwikkeling en PC-gebaseerde toepassingssoftware mogelijk zijn.

De A20B-8101-0401 is de niet-PC-variant. Het is niet uitwisselbaar met het PC-functie hoofdbord de hardware, connectoren en software configuratie verschillen tussen de twee.

Belangrijkste specificaties

LCD/MDI-montage Waarom het belangrijk is

De serie 30i/31i/32i-A maakt gebruik van een andere fysieke architectuur dan eerdere FANUC i-serie controllers.In de 30i/31i/32i-A, wordt het hoofdbord rechtstreeks aan de achterkant van de LCD/MDI-eenheid gemonteerd

Deze integratie verkleint de totale voetafdruk van de kast en vereenvoudigt de bekabeling, maar verandert de onderhoudsprocedure.

Om toegang te krijgen tot de A20B-8101-0401 moet het bedieningspaneel worden geopend of de LCD/MDI-eenheid uit de machine worden verwijderd.

Het bord is vanaf de achterzijde van het paneel toegankelijk, waardoor de vervanging vaak op de machine kan plaatsvinden zonder de bedieningskast volledig te ontmantelen.

Echter, de montageplaats van de LCD/MDI-eenheid, soms hoog op de machine, soms in een hanger, betekent dat de toegangsvoorwaarden aanzienlijk variëren tussen de ontwerpen van de machine.

Bevestig welke gereedschappen nodig zijn, bevestig dat het vervangingsbord is getest en klaar is.

Het back-up en herladen van de SRAM is het meest tijdrovende onderdeel van de procedure.

SRAM-gegevens De kritieke back-upstap

De A20B-8101-0401 maakt verbindingen met FROM/SRAM-modules die alle machine-specifieke gegevens bevatten.

Dit omvat CNC-parameters, PMC-ladderprogramma (Programmable Machine Controller), verplaatsingsgegevens van gereedschappen, werkcoördinatiesystemen en opgeslagen onderdeelprogramma's.

Geen van deze gegevens staat op het mainboard zelf – het staat op de FROM/SRAM-modules.

Sommige besturingsconfiguraties slaan echter opstartgerelateerde gegevens op in SRAM die zorgvuldig moeten worden beheerd tijdens de vervanging van het bord.

gebruik de back-upfunctie van het opstartscherm van FANUC, DNC-overdracht of een FANUC-geheugenkaart om de volledige dataset vast te leggen.de SRAM-gegevens herstellen voordat de normale werking wordt geprobeerd.

Als deze stap wordt overgeslagen, ontstaat er een situatie waarin de machine niet kan draaien, de parameters standaard zijn, de PMC geen ladder heeft om uit te voeren en de deelprogramma's zijn weg.

Het herstel is mogelijk, maar tijdrovend. Vijf minuten back-up voor het begin van het werk bespaart mogelijk uren van herintrede daarna.

Veelgestelde vragen

V1: Na vervanging van de A20B-8101-0401 toont de CNC alarm "SR" of geheugengerelateerde opstartfouten.

SR-alarmen bij opstarten geven meestal aan dat de SRAM-gegevens niet correct zijn hersteld na vervanging van het bord.Als het back-upproces is onderbroken of het verkeerde gegevensbestand is gebruikt, zal de CNC starten met beschadigde of onvolledige parameterdata.

Gebruik het opstartmenu van FANUC om het SRAM-beeld van de back-upmedia opnieuw te laden.contact opnemen met FANUC of een gecertificeerde ingenieur ️ het herstel van de standaardparameters is mogelijk, maar vereist een zorgvuldige handmatige opnieuw invoeren van alle machine-specifieke waarden.

Vraag 2: Kan de A20B-8101-0401 de eerdere A20B-8101-0400 hoofdplaat vervangen in een CNC van de serie 30i/31i-A?

Ja, de -0401 (A5 herziening) is de bijgewerkte vervanging van de -0400 en eerdere mainboard varianten in de 30i/31i/32i-A non-PC familie.

FANUC wijst nieuwe hardwareherzieningen aan als vervanging voor alle voorgaande varianten, dus de -0401 is geschikt voor elke 30i/31i/32i-A-machine die een eerder niet-PC-hoofdbord gebruikte.

Bevestig dat de machine de niet-PC-configuratie gebruikt voordat u bestelt de PC-functiebordvarianten hebben verschillende onderdelennummers en zijn niet uitwisselbaar.

V3: De machine gebruikt een 15-inch kleuren LCD-paneel. Ondersteunt de A20B-8101-0401 dit scherm?

Het hoofdbord A20B-8101-0401 wordt via de in de LCD/MDI-assemblage geïntegreerde scherminterface aangesloten op de LCD-eenheid.

De compatibiliteit van het bord met de displaygrootte wordt doorgaans bepaald door de algehele configuratie van het CNC-systeem in plaats van alleen het hoofdbord.

Als het oorspronkelijke hoofdbord werkte met het 15-inch kleurenpaneel, zal een directe vervanging met de A20B-8101-0401 ook met dat paneel werken.

In geval van twijfel wordt gecontroleerd of de specificaties van de scherminterface overeenkomen met die van het vervangingsbord en de geïnstalleerde LCD-eenheid.

V4: Hoe lang duurt een volledige vervangingsprocedure A20B-8101-0401 meestal?

Voor een technicus die ervaring heeft met 30i/31i/32i-A-hardware duurt de volledige procedure ¢ SRAM-back-up, fysieke board swap, SRAM-herstel en functionele verificatie ¢ meestal 2 tot 4 uur.De fysieke uitwisseling zelf duurt 30 tot 60 minuten afhankelijk van de toegang tot het paneel.

Het back-up- en herstellen van SRAM, inclusief verificatie, is een belangrijk onderdeel van de resterende tijd.

De eerste procedure op een onbekende machineconfiguratie duurt langer.

V5: De CNC produceert een "SYSTEM ALARM" bij het opstarten nadat de nieuwe A20B-8101-0401 is geïnstalleerd. Het scherm toont een foutcode. Hoe moet dit worden onderzocht?

Een systeemalarm onmiddellijk na de installatie van het bord geeft meestal een van de volgende drie dingen aan: een onvolledig SRAM-gegevensherstel,een hardwareconfiguratie mismatch (zoals een CPU-kaart of FROM/SRAM-module die niet correct is geplaatst), of een fysiek verbindingsprobleem (een kabel die niet volledig opnieuw is aangesloten tijdens de herinstallatie).

Controleer eerst alle module zitplaatsen

Indien het alarm na deze controles blijft bestaan, dient de specifieke foutcode te worden geregistreerd en te worden vergeleken in de onderhoudshandleiding van FANUC serie 30i/31i/32i-A (B-63945EN).
