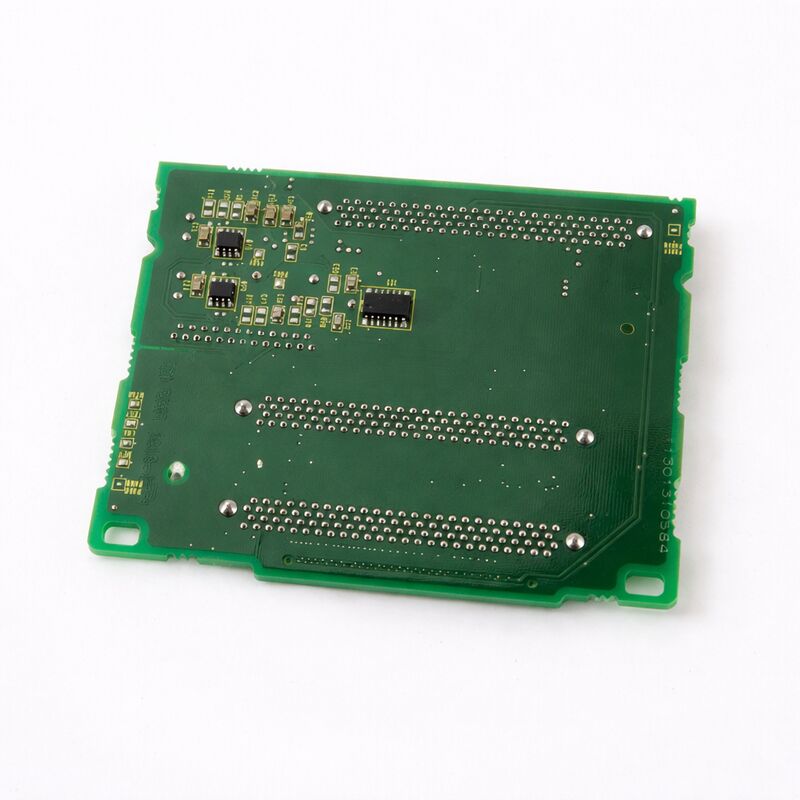

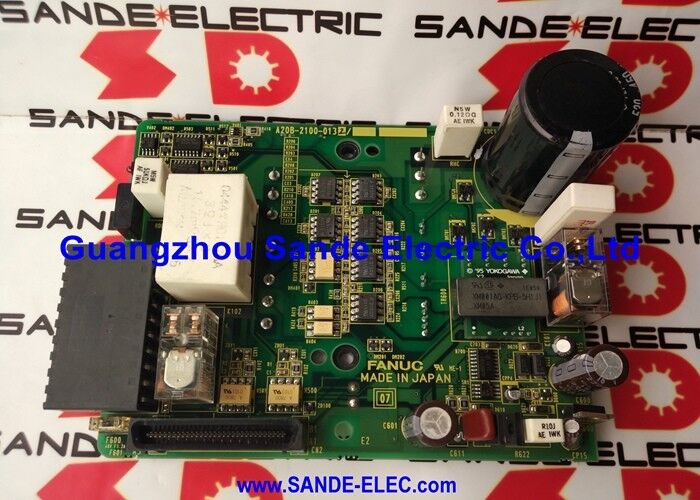

A20B-8101-0440 Fanuc-printplaat A20B81010440 A2OB-8IOI-O44O

FANUC A20B-8101-0440 ∙ Hoofdbesturings-PCB ∙ A20B-8101 High-End CNC-serie, Industriële CNC-besturingsbord, Japanse oorsprong

Overzicht

DeFANUC A20B-8101-0440behoort tot een van de meest technisch bekwame platenfamilies die FANUC heeft geproduceerd ­ de serie A20B-8101 voor de 30i/31i/32i CNC-generatie.

Dit is de bordfamilie voor machines die de grenzen verleggen van wat CNC-bewerking kan doen: vijfassig gelijktijdig snijden van luchtvaartcomponenten,meervoudig draaien en frezen op samengestelde machinecentra, nano-interpolatie op optische oppervlakken en gesynchroniseerde multi-spindel-operaties op overdrachtslijnen.

Elke functie die de CNC uitvoert, loopt door de hardware van de A20B-8101-serie.

De processor van het hoofdbord verwerkt interpolatie berekeningen, servo communicatie, spindel interface, en PMC ladder uitvoering tegelijkertijd,alle binnen de cyclustijden die de machine zonder onderbreking aan de opgedragen voertempo's laten werken.

De communicatiecircuits van het bord √ FSSB voor servoversterkers, I/O Link voor machine-I/O,serie spindelverbindingen voor spindel aandrijvingen verwerken tientallen gelijktijdige hoge snelheid data-uitwisselingen per milliseconde.

De A20B-8101-0440 vertegenwoordigt dit niveau van besturingshardware.

Net als alle platen in de familie, werkt het in de veeleisende omgeving van een productie machine tool: thermische cyclus als de machine opwarmt en afkoelt,trillingen van het bewerkingsproces die door de machinestructuur worden doorgegeven, en de elektrische omgeving van een kast die wordt gedeeld met krachtige servo-aandrijvingen en spindelversterkers.

FANUC ontwerpt deze platen voor deze omgeving: industriële componenten, een zorgvuldige PCB-indeling voor EMC-immuniteit en aansluitsystemen die zijn ontworpen voor de mechanische eisen van productiegebruik.

Belangrijkste specificaties

A20B-8101 Familiearchitectuur

De A20B-8101-serie is groot en heeft veel verschillende functies.

De laagste nummerplaten in de familie (A20B-8101-0010 tot ongeveer -0100) dekken opties en communicatieplaten: de -0030 is de Fast Ethernet-plaat, de -0050 is de Profibus-master,De -0100 is de Profibus slaaf., de -0220 is de DeviceNet master, de -0330 is de DeviceNet slaaf.

Dit zijn optie boards die aansluiten op de uitbreidings slots van het hoofdbord om communicatie mogelijkheden toe te voegen.

Hoger genommerde boards omvatten de belangrijkste CPU-boards voor verschillende 30i/31i/32i-A-hardwaregeneraties en -configuraties:-0360 tot en met -0403 bestrijken het hoofdbordassortiment, inclusief de SA (standalone) en niet-SA-varianten.

Naast deze, boards in de -0440 en hoger bereik dekken latere generatie varianten en gespecialiseerde configuraties binnen de 30i/31i/32i-A familie.

Alle boards in de familie delen dezelfde ontwerpprincipes: industriële robuustheid, de eigen busarchitectuur van FANUC en softwarecompatibiliteit met de 30i/31i/32i-A CNC-software.

Onderhoudsprioriteiten voor platen van de serie A20B-8101

Het handhaven van boards in de A20B-8101-familie vereist dezelfde gedisciplineerde aanpak voor alle varianten:

Bescherming van gegevens vóór het werk.Alle SRAM-gegevens parameters, PMC-ladder, programma's, coördinatengegevens moeten worden back-upt voordat een hoofdbord wordt verwijderd.

De FROM/SRAM-modules kunnen op of los van het hoofdbord staan, maar het back-upproces is identiek: gebruik de back-upfunctie van het opstartscherm van FANUC of DNC-overdracht naar een pc.

Modulebeheer.De op het oorspronkelijke bord geïnstalleerde plug-in-modules (CPU-kaart, servo-besturingskaart, geheugenmodules) worden overgebracht naar het vervangende bord.Elke module moet volledig zijn ingesteld ‡ Onvolledige zitplaatsen veroorzaken storingspatronen die een storing van het hoofdbord nabootsen.

Verbindingsintegriteit.Na herinstallatie moet u controleren of alle kabels volledig zijn aangesloten. The FSSB fibre-optic connectors are particularly important — a fibre that appears connected but is not fully locked produces intermittent servo communication errors that are difficult to diagnose without knowing the fibre was disturbed.

Systematische verificatie.Na het herstellen en opstarten van de gegevens, navigeren door alle CNC-schermen, verifiëren van de PMC-operatie door middel van machine-I/O-test, bevestigen van de gereedheid van de servoas,en een testcyclus uitvoeren op een bekend programma voordat de machine in productie wordt gebracht.

Veelgestelde vragen

V1: Hoe bevestig ik dat de A20B-8101-0440 het juiste vervangingsbord is voordat ik bestel?

Vergeleken het onderdeelnummer met de elektrische documentatie van de machine of het etiket van het bestaande hoofdbord.vaak met een achtervoegsel die de hardwareherziening aangeeft.

Bevestig dat het onderdeelnummer van het bord overeenkomt met het vervangende onderdeel dat wordt besteld, inclusief eventuele achtervoegsels.contact opnemen met een FANUC-specialistische leverancier van onderdelen om te bevestigen welke huidige platen compatibel zijn.

Vraag 2: Na de installatie van de A20B-8101-0440, de CNC-laarzen maar de servo assen alarm 401 (servo klaar uit).

Alarm 401 (VRDY OFF) at startup after board replacement typically indicates the FSSB fibre-optic connection between the main board and the first servo amplifier in the FSSB chain has not been establishedControleer of de COP10A-connector op het bord is bevestigd dat de glasvezelkabel volledig is ingebracht en vergrendeld.

Bevestig ook dat de servoversterkers zijn aangesloten (24V besturingsvermogen toegepast) voordat de CNC FSSB-communicatie probeert.

Als de FSSB-topologie meerdere versterkers heeft, moet de CNC met elk in volgorde communiceren ∙ een fout bij één versterker breekt de keten stroomafwaarts.

V3: De machine heeft een PC-functie optie (Open CNC op basis van Windows).

PC-functiekapaciteit in de 30i/31i/32i-A-generatie is gekoppeld aan specifieke mainboardvarianten.en PC-interfaces) naast de standaard CNC-hoofdbordfuncties.

Voor standaard (niet-PC) boards ontbreekt dit subsysteem.Het gebruik van een niet-PC-bord om een PC-functiebord te vervangen (of omgekeerd) werkt niet correct.

Vraag 4: Kan een gespecialiseerd reparatiecentrum een A20B-8101-seriesbord overzien in plaats van het te vervangen?

Ja, FANUC-specialisten reparatiecentra regelmatig overzien A20B-8101 serie boards vervangen elektrolytische condensatoren, beschadigde connectoren en mislukte IC's,en testen op speciale FANUC-controller-testplatforms.

Voor installaties waar het volledig vervangen van de A20B-8101-0440 duur is, is een beproefde reorganisatie door een gekwalificeerd centrum vaak de meest kosteneffectieve optie.

Zorg ervoor dat het reparatiecentrum gedocumenteerde ervaring heeft met boards van de serie A20B-8101 in het bijzonder, niet alleen FANUC-PCB's in het algemeen,omdat de high-end CNC-bordarchitectuur aanzienlijk verschilt van eenvoudiger FANUC-bordgeneraties.

Vraag 5: De CNC geeft alarm "SRVO-062 BZAL" na vervanging van het hoofdbord.

BZAL is het batterij nul-alarm de back-upbatterij voor de SRAM-gegevens van de CNC is ontkoppeld of is uitgevallen en de SRAM-inhoud is mogelijk verloren of beschadigd.Dit alarm treedt vaak op wanneer de batterij wordt losgekoppeld tijdens het vervangen van het bord zonder eerst het SRAM van back-up te herstellen.

Als de SRAM-gegevens vóór het verwijderen van het bord zijn back-upt, wordt deze via het opstartscherm van het back-upmedium hersteld.

Vervang de batterij door een nieuwe.herstel vereist handmatig opnieuw invoeren van alle machineparameters een tijdrovend proces dat bevestigt waarom SRAM-back-up voor elk bordwerk verplicht is.
