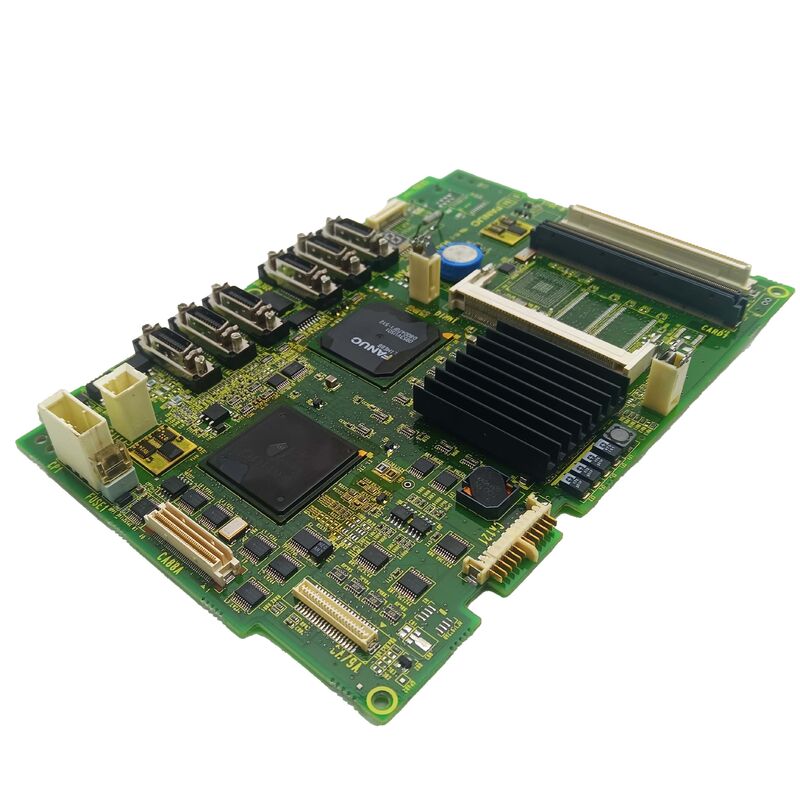

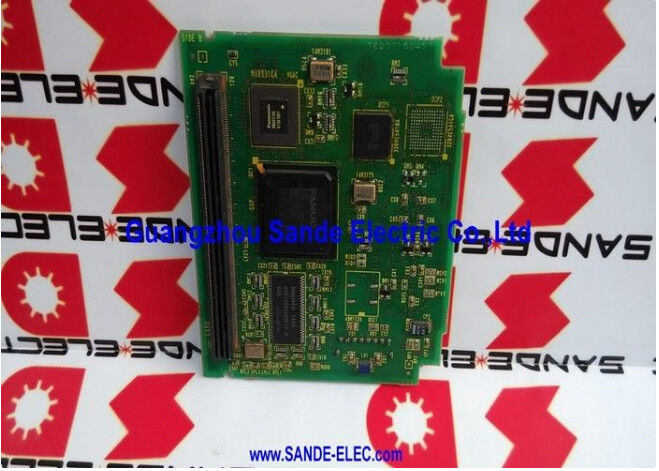

A20B-8200-0011 Fanuc-printplaat A20B82000011 A2OB-82OO-OOII

FANUC A20B-8200-0011 | Hoofd CPU Grafische Display Controle PCB — A20B-8200 Serie, Master CNC Display Controller, Kruisverwijzing A350-8200-T018, Oorsprong Japan

Overzicht

De FANUC A20B-8200-0011 is een printplaat met een rol die gemakkelijk te onderschatten is op basis van de naam — "graphic display control PCB" klinkt secundair, maar in een werkende CNC-machine is een defect display effectief een machine die niet bediend kan worden.

De operator kan de asposities niet zien, kan geen alarmberichten lezen, kan geen programma's navigeren, kan de spindelsnelheid of de voedingsafstelling niet controleren. Zelfs als het servosysteem en de PMC volledig functioneel zijn, is een machine met een leeg of beschadigd scherm stilgelegd voor productie.

De A20B-8200-0011 is de masterkaart in de displayverwerkingsketen — de kaart die zowel CPU-capaciteit heeft (om displaygegevens te verwerken) als grafische besturingscapaciteit (om ondergeschikte displaymodules te coördineren).

In eerdere FANUC CNC-generaties werden grafische functies doorgaans afgehandeld door aparte, speciale grafische subkaarten zonder eigen CPU-functie; de A20B-8200-generatie vertegenwoordigt de stap van FANUC naar meer geïntegreerde displaybesturingshardware, waarbij CPU-intelligentie rechtstreeks op de grafische displaykaart zelf wordt geplaatst.

Het kruisverwijzingsnummer A350-8200-T018 verschijnt in de onderdelendocumentatie van FANUC naast het primaire onderdeelnummer A20B-8200-0011 — deze twee nummers verwijzen naar dezelfde fysieke kaart en zijn uitwisselbaar bij het zoeken in onderdelencatalogi.

Het beschikbaar hebben van beide referentienummers vereenvoudigt de inkoop van onderdelen, omdat sommige FANUC-documentatie en onderdelensystemen de ene aanduiding gebruiken terwijl andere de andere gebruiken.

Belangrijkste specificaties

Wat "Main CPU Graphic" in de praktijk betekent

De beschrijving van deze kaart als "Main CPU Graphic" verwijst naar het dubbele ontwerp in de displayarchitectuur van FANUC. In een FANUC CNC met meerdere grafische verwerkingskaarten is er doorgaans een hiërarchie: de hoofd grafische CPU-kaart (zoals de A20B-8200-0011) ontvangt displaygegevens op hoog niveau van de besturingsprocessor van de CNC, interpreteert welke schermelementen moeten worden weergegeven en distribueert weergaveopdrachten naar de sub-grafische modules die specifieke delen van de display-uitvoer afhandelen.

Deze master-controllerarchitectuur dient een praktisch doel.

De hoofd besturingsprocessor van de CNC heeft genoeg te doen met het beheren van servolussen, het uitvoeren van interpolatie, het scannen van PMC-ladderlogica en het bewaken van de systeemstatus — het uitbesteden van alle displayweergave aan een speciale display-CPU betekent dat de besturingsprocessor niet wordt onderbroken door displaytaken.

De display-CPU op de A20B-8200-0011 voert de continue taak uit om het scherm van de operator te verversen met actuele gegevens, onafhankelijk van of de hoofd besturings-CPU bezig is.

Wanneer deze kaart defect raakt, zijn de gevolgen afhankelijk van welke van zijn functies het eerst uitvalt. Als de CPU-functie uitvalt, bereiken er geen gegevens de sub-grafische modules, wat resulteert in een volledig leeg of statisch scherm. Als de grafische besturingsfunctie uitvalt, kan het display verstoorde gegevens of slechts gedeeltelijke inhoud weergeven.

Weten welk type storing is opgetreden, helpt de onderhoudstechnicus prioriteiten te stellen — een volledig leeg scherm wijst rechtstreeks naar de A20B-8200-0011, terwijl een gedeeltelijk beschadigd display kan duiden op deze kaart of een sub-grafische module.

Diagnose van displayfouten — Isoleren van de A20B-8200-0011

Het diagnosticeren van een CNC-displayfout vereist het doorlopen van de signaalketen van de hoofd besturingsprocessor van de CNC naar het scherm:

Stap 1: Bevestig of de andere functies van de CNC operationeel zijn. Als assen reageren op jog-commando's (zelfs zonder het display te zien), de spindel start en de PMC machinefuncties uitvoert, werkt de besturingskant — de fout zit in de displayketen.

Stap 2: Controleer de voeding en achtergrondverlichting van de display-unit (voor LCD-schermen). Een scherm dat donker is maar een warme achtergrondverlichting heeft, wordt gevoed — als er geen beeld verschijnt, zelfs met de juiste achtergrondverlichtingsstroom, zijn de display-elektronica of het signaal van de displaykaart defect geraakt.

Stap 3: Als er normaal gesproken een testscherm of opstartbericht zou verschijnen bij het inschakelen, en er verschijnt niets, dan heeft de A20B-8200-0011 de display-uitvoer niet geïnitialiseerd. Dit is het patroon dat het meest waarschijnlijk wijst naar de hoofd CPU grafische kaart.

Stap 4: Als sommige schermelementen correct verschijnen (bijvoorbeeld softkey-labels), maar andere gebieden leeg of beschadigd zijn, kan de sub-grafische module die het betreffende displaygebied beheert de oorzaak van de fout zijn in plaats van de hoofd CPU grafische kaart.

Geen gegevensverlies bij vervanging van de displaykaart

Een van de geruststellende aspecten van het vervangen van de A20B-8200-0011 is dat deze kaart geen machine-specifieke gegevens bevat. Geen parameters, geen onderdeelprogramma's, geen PMC-ladder, geen gereedschapsoffsets worden opgeslagen op de grafische displaybesturingskaart.

Al die gegevens bevinden zich in de FROM- en SRAM-modules van de CNC, die zich op de hoofd CPU-kaart bevinden en niet worden beïnvloed door de vervanging van de grafische kaart.

Vervanging van de displaykaart is daarom een van de schoonste onderhoudsprocedures die beschikbaar zijn — fysiek de kaart verwisselen, inschakelen en het display verifiëren. Geen back-up, geen herstel, geen parameterverificatiesequentie. Bevestig gewoon dat het scherm correct wordt weergegeven op de verschillende displaypagina's van de CNC.

Veelgestelde vragen

V1: Het CNC-operatorpaneel heeft een volledig leeg scherm bij het opstarten, maar de assen van de machine reageren normaal op jog-invoer vanaf het toetsenbord. Bevestigt dit dat de A20B-8200-0011 defect is?

Operationele assen ondanks een leeg scherm ondersteunen sterk een fout in het display subsysteem in plaats van een fout in de hoofd besturingskaart. Bevestig dat de display-unit zelf van stroom wordt voorzien (controleer de achtergrondverlichtingsindicator, meet de voedingsspanning van het display indien toegankelijk).

Als de display-unit van stroom wordt voorzien, maar er verschijnt geen beeld, is de displaybesturingskaart de primaire verdachte. Controleer voordat u deze vervangt ook de kabelverbinding tussen de displaykaart en de display-unit — een losse displaykabel produceert hetzelfde symptoom als een defecte displaykaart zonder kosten.

V2: Is de A20B-8200-0011 uitwisselbaar met de aangrenzende variant A20B-8200-0010?

Deze twee onderdeelnummers zijn nauw verwante, maar verschillende kaartvarianten binnen de A20B-8200-familie. Ze kunnen verschillende CNC-configuraties of softwareversies bedienen.

Voordat u de ene voor de andere vervangt, moet u uit de officiële kruisverwijzingsdocumentatie van FANUC bevestigen dat de -0010 en -0011 als uitwisselbaar worden vermeld voor de specifieke CNC-installatie. Het vervangen door een incompatibele variant kan leiden tot een mislukte display-initialisatie of onjuiste schermweergave, zelfs met een volledig functionerende vervangende kaart.

V3: Het display toont correcte CNC-statusschermen, maar de grafische toolpath preview-functie toont een volledig leeg gebied. Is dit de A20B-8200-0011?

Selectieve uitval van alleen de grafische toolpath-weergave, terwijl alle karaktermodus-schermen (parameters, offsets, programmalijst) correct zijn, wijst op de grafische weergavefunctie in plaats van de hoofd CPU-functie — de CPU communiceert correct, maar de grafische uitvoer faalt.

Dit patroon kan duiden op de sub-grafische module in plaats van de master A20B-8200-0011, afhankelijk van de specifieke displayarchitectuur.

De A20B-8200-0011 is nog steeds de moeite waard om te onderzoeken als het vervangen van de submodule het probleem niet oplost.

V4: Hoe wordt de A20B-8200-0011 getest na vervanging voordat de machine weer in productie wordt genomen?

Navigeer systematisch door elk van de displaypagina's van de CNC: POSITIE, PROGRAMMA, OFFSET/INSTELLING, SYSTEEMparameters, BERICHT/alarmgeschiedenis, GRAFIEK (toolpath simulatie) en eventuele aangepaste schermen van de machinebouwer.

Verifieer dat elke pagina correct wordt geladen, wordt vernieuwd wanneer gegevens veranderen (verander een parameter en verifieer dat het scherm wordt bijgewerkt) en soepel overschakelt wanneer pagina's worden gewisseld. Test de MDI-functie om te bevestigen dat toetsaanslagen op het scherm verschijnen.

Een kaart die deze uitgebreide navigatiecontrole van het scherm doorstaat, heeft waarschijnlijk geen resterende displayfouten.

V5: Kan de A20B-8200-0011 op componentniveau worden gerepareerd na elektrische schade?

Reparatie op componentniveau is mogelijk voor FANUC-specialistische reparatiecentra met de juiste apparatuur. Veelvoorkomende storingen zijn storingen in de IC van de voeding, schade aan componenten voor ingangsbeveiliging en in sommige gevallen storingen in de oscillator- of klokcircuits.

Een volledig defecte display CPU IC is doorgaans niet economisch te repareren. Gedeeltelijke storingen — waarbij sommige displayfuncties werken en andere niet — worden vaak veroorzaakt door specifieke rand-IC's die kunnen worden vervangen.

Voor productiekritische machines met hoge stilstandkosten is het gebruik van een vooraf geteste ruileenheid terwijl het origineel wordt gerepareerd de meest praktische aanpak.
