FANUC A20B-8200-0360 | 4-assige Servobesturingsmodule — FANUC 0i-C CNC

4-assige Servobesturing in het 0i-C Platform

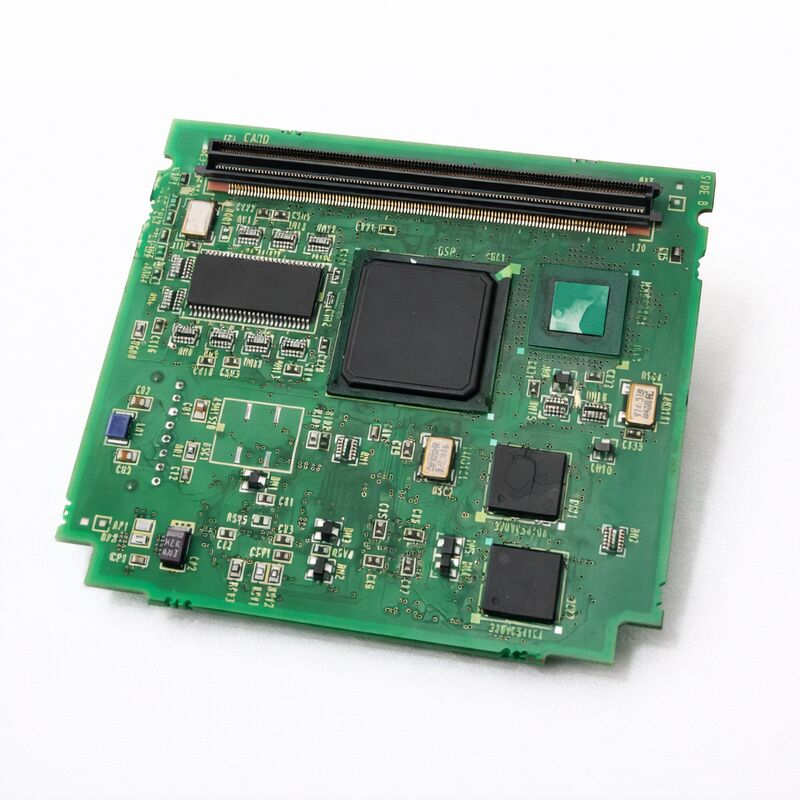

De A20B-8200-0360 is de 4-assige servobesturingsmodule voor FANUC's 0i-C CNC-platform — de printplaat die de servo-as commando-uitvoer en feedbackverwerking afhandelt voor maximaal vier bestuurbare assen binnen de 0i-C besturingseenheid. In de interne architectuur van de 0i-C bevindt deze module zich tussen het hoofd-CPU-bord en het servo-versterkersysteem: het verwerkt asbewegingscommando's van de CNC-interpolatiestap en beheert de servo-communicatie-interface naar het aandrijfsysteem.

De 4-assige aanduiding definieert de functionele capaciteit van de module en is het primaire compatibiliteitspunt voor vervanging. Een andere servobesturingsmodule met een ander aantal assen — zoals een 2-assige of 3-assige variant binnen dezelfde A20B-8200-familie — dient een andere positie in de asarchitectuur van de besturing en kan niet worden vervangen zonder CNC-configuratiewijzigingen. Controleer of de geïnstalleerde module 4 assen specificeert op het etiket voordat u een vervanging zoekt.

Belangrijkste Specificaties

0i-C Context

De FANUC 0i-C was FANUC's compacte CNC-platform voor de generatie die volledige digitale servo met FSSB-communicatie introduceerde in een kosteneffectief pakket voor kleine tot middelgrote CNC-werktuigmachines. De 0i-C besturingshardware wordt nog steeds aangetroffen in een groot aantal actieve CNC-draaibanken, bewerkingscentra en draai-freesmachines die in de jaren 2000 en begin 2010 zijn geproduceerd.

Wanneer de servobesturingsmodule in een 0i-C een storing ontwikkelt, verliezen de getroffen assen de controle — de CNC genereert doorgaans servo-communicatie- of FSSB-alarmen over de assen die via deze module lopen.

Firmware Opmerking

Servicevermeldingen voor de A20B-8200-0360 vermelden dat firmware- of seriële selectie relevant kan zijn voor vervanging. De module kan firmware bevatten die specifiek is voor de revisie van het 0i-C-platform of de asconfiguratie. Controleer voordat u een vervanging monteert bij de leverancier of de firmware van de module compatibel is met de specifieke 0i-C besturingsversie die in de machine is geïnstalleerd.

Dit is met name relevant als de machine sinds de oorspronkelijke fabricage een software-update heeft ondergaan.

Veelgestelde Vragen

V1: Wat betekent de 4-assige aanduiding in de praktijk?

Het betekent dat deze module de servo-communicatie voor vier machineassen tegelijkertijd aanstuurt. Op een typisch 0i-C bewerkingscentrum komen deze vier assen overeen met X, Y, Z en een vierde as (zoals een vierde lineaire of roterende as). De module beheert de distributie van ascommando's en de verwerking van positie-feedback voor alle vier tegelijkertijd. Een variant van de A20B-8200-serie met een ander aantal assen is geen vervanging zonder wijzigingen in de CNC-asconfiguratie.

V2: Welke symptomen duiden op een storing van deze module?

Servo- of FSSB-communicatie-alarmen die meerdere assen tegelijkertijd beïnvloeden — met name alle vier de assen die via deze module lopen — is het kenmerkende faalpatroon. Als één as een storing heeft terwijl andere normaal blijven, ligt de storing waarschijnlijk in de versterker, motor of encoderkabel van die specifieke as. Het gelijktijdig uitvallen van alle vier de assen bij het inschakelen, zonder bedradingsfouten, wijst op de servobesturingsmodule.

V3: Vereist het vervangen van de A20B-8200-0360 CNC-parameterwijzigingen?

Voor een identieke 4-assige vervanging met bijpassende firmware zijn doorgaans geen asparameterwijzigingen vereist — servo-parameters en instellingen voor motortype worden opgeslagen in het SRAM-geheugen van de CNC en worden niet beïnvloed door de modulewissel. Als de vervanging een andere firmware-revisie heeft, kunnen aanvullende inbedrijfstellingsstappen nodig zijn. Verifieer de firmware-compatibiliteit met de leverancier vóór installatie.

V4: Kunnen A20B-8200-varianten met verschillende aantallen assen als vervanging worden gebruikt?

Nee. De A20B-8200-familie omvat servobesturingsmodules met verschillende ascapaciteiten voor verschillende 0i-C-configuraties. Het vervangen van een module met een ander aantal assen verandert de asroutering van de besturing en vereist herconfiguratie van de CNC-asparameters — het is geen directe vervanging. Stem altijd de 4-assige specificatie af en controleer het volledige onderdeelnummer A20B-8200-0360.

V5: Waar wordt de A20B-8200-0360 vandaan gehaald?

Via de FANUC 0i-C CNC-aftermarket — 0i-C servo-modulespecialisten en FANUC CNC-onderdelenleveranciers. Controleer het volledige onderdeelnummer en vraag de leverancier om de firmware-compatibiliteit te verifiëren met de specifieke 0i-C-revisie in de machine. ESD-veilige hantering is vereist tijdens installatie.
