A20B-8200-0541 Fanuc-printplaat A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc-printplaat A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc-printplaat A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc-printplaat A20B82000541 A2OB-82OO-O54I

Plaats van herkomst Japan
Merknaam FANUC
Certificering CE ROHS
Modelnummer A20B-8200-0541
Productdetails
Voorwaarde:
Nieuw / gebruikt
Artikelnummer:
A20B-8200-0541
Oorsprong:
Japan
Certificaat:
24 uur
Markeren:

a20b Fanuc pcb board

,

a20b cnc printplaat

,

pcb cnc printplaat

Betaling en verzendvoorwaarden
Min. bestelaantal
1 st
Verpakking Details
Originele verpakking
Levertijd
0-3 Dagen
Betalingscondities
T/T,Paypal,Western Union
Levering vermogen
100 stuks/dag
Productbeschrijving

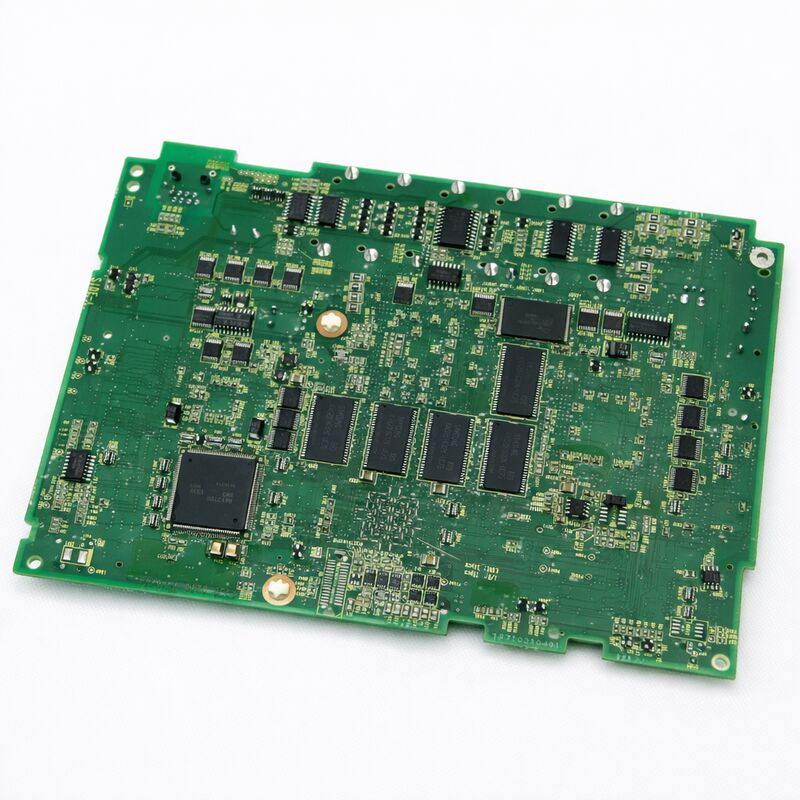

FANUC PCB Board A20B-8200-0541 A2OB-82OO-O54I
FANUC A20B-8200-0541 | Serie 0i-D Hoofdpcb A1
Centrale besturingskaart voor 0i-TD / 0i-MD CNC-controllers, A20B-8200-serie, oorsprong Japan
Overzicht
De FANUC A20B-8200-0541 is het A1-generatie hoofdboard voor Serie 0i-D CNC-controllers. De 0i-D is FANUC's mainstream mid-tier CNC-systeem, ontworpen voor productiemachinetools die het grootste segment van de wereldwijde geïnstalleerde CNC-basis vormen. Dit omvat draaibanken met twee of drie assen, bewerkingscentra met drie of vier assen, compacte draai-freescentra en standalone slijpmachines.
De A1-aanduiding vertegenwoordigt de oorspronkelijke hardwaregeneratie van het 0i-D hoofdboard. FANUC introduceerde latere A3- en A5-hardwarerevisies naarmate componentverbeteringen beschikbaar kwamen. Vanuit softwareperspectief draaien alle hardwarerevisies dezelfde 0i-D software en produceren ze identiek CNC-gedrag. Voor vervanging van reserveonderdelen is het A1-board de juiste keuze voor machines die oorspronkelijk met A1-hardware zijn uitgerust.
Belangrijkste specificaties
Compatibele CNC FANUC Serie 0i-D (0i-MD, 0i-TD)
Hardware revisie A1
Servo-interface FSSB (Fibre-optic Serial Servo Bus)
Spindel interface Seriële spindel (JA7x)
Netwerk Ingebouwde Ethernet
I/O Bus I/O Link
Plug-in modules Askaart, FROM/SRAM, optiekaarten
SRAM-back-up vereist Ja — vóór vervanging
Status Beschikbaar — gereviseerd, getest
Oorsprong Japan
0i-D Architectuur — Wat het hoofdboard beheert
De 0i-D maakt gebruik van een geïntegreerde boardarchitectuur die bijna alle besturingsfuncties op één hoofdboard consolideert, in tegenstelling tot eerdere FANUC-generaties die functies verdeelden over meerdere boards in grote racks.
  • FSSB Servo Communicatie: Het optische FSSB-circuit van het hoofdboard communiceert met alle servo-versterkers via snelle glasvezel seriële verbindingen, die tegelijkertijd positiecommando's, snelheidscommando's en feedbackgegevens voor elke servoaas transporteren.
  • Seriële Spindel Interface: De spindelversterker communiceert met het hoofdboard via een seriële spindelverbinding (JA7A-connector), waarbij snelheidscommando's, spindeloriëntatieverzoeken en feedbackgegevens worden verzonden.
  • Ingebouwde Ethernet: Geïntegreerde Ethernetpoort ondersteunt DNC-bewerkingen, MTConnect-connectiviteit en CNC Webserver-functies zonder dat aparte communicatiekaarten nodig zijn.
  • I/O Link: Beheert I/O van de machinegereedschappen, inclusief eindschakelaars, gereedschapinstellers, deurslot-signalen en koelvloeistofregelingen via de I/O Link seriële bus die is aangesloten op gedistribueerde I/O-modules.
Vervangingsprocedure — Belangrijkste stappen
  1. SRAM-back-up: Maak vóór het verwijderen van het board een back-up van alle SRAM-gegevens via het CNC-opstartscherm, waarbij parameters, PMC-ladderprogramma, gereedschapcompensatiegegevens, werkcoördinatensystemen en opgeslagen onderdeelprogramma's worden vastgelegd.
  2. Module Inventaris: Documenteer alle plug-in modules die op het originele board zijn geïnstalleerd (asbesturingskaart, FROM/SRAM-module, optiemodules) voor overdracht naar het vervangende board.
  3. Fysieke Wissel: Schakel de stroom uit, wacht op ontlading van de condensator, aard uzelf, verwijder modules van het originele board, installeer ze op het vervangende board en installeer vervolgens het vervangende board.
  4. SRAM Herstel: Schakel in de opstartmodus in en laad de SRAM-back-up vanaf de geheugenkaart of pc, en bevestig succesvolle gegevensoverdracht.
  5. Functionele Verificatie: Schakel over naar normale werking en controleer of alle assen reageren, de spindel gereed is, de PMC-uitvoering en de juiste I/O-statussen.
Veelgestelde Vragen
V1: Na het vervangen van de A20B-8200-0541 toont de CNC bij het opstarten een "900-serie" systeemalarm. Wat betekent dit?
900-serie systeemalarmen duiden doorgaans op fouten in de hardwareconfiguratie na vervanging van het hoofdboard. Controleer of de plug-in modules volledig zijn geplaatst en probeer de SRAM-herstelprocedure opnieuw vanuit de opstartmodus. Als het alarm aanhoudt, raadpleeg dan het specifieke alarmnummer in de FANUC Serie 0i-D Onderhoudshandleiding (B-64305EN).
V2: Kan de A20B-8200-0541 (A1 revisie) worden vervangen door een latere A3 of A5 revisie hoofdboard?
Latere hardwarerevisies (A20B-8200-0847 voor A3, A20B-8200-0849 voor A5) zijn functioneel compatibele vervangers voor het A1-board in 0i-D machines. De procedure voor het back-uppen en herstellen van SRAM-gegevens blijft identiek. Bevestig de compatibiliteit met uw onderdelenleverancier met betrekking tot de specifieke revisie en machinebesturingseenheid/softwareversie.
V3: De 0i-D machine toont direct na vervanging van het hoofdboard een "FSSB-alarm". Alle servo-versterkers zijn ingeschakeld. Wat moet er worden gecontroleerd?
FSSB-alarmen na boardvervanging duiden doorgaans op losgekoppelde of vervuilde FSSB glasvezelverbindingen. Inspecteer elke FSSB glasvezelverbinding aan zowel de hoofdboard (COP10A connectoren) als de versterker-uiteinden, zorg voor volledige invoeging en correcte vergrendeling. Reinig de glasvezeluiteinden met een droge pluisvrije doek als er vervuiling zichtbaar is.
V4: Dit is een 0i-TD (draai) machine. Werkt de A20B-8200-0541 voor zowel 0i-TD als 0i-MD configuraties?
Het A20B-8200-0541 hoofdboard hardware is gemeenschappelijk voor zowel 0i-TD als 0i-MD configuraties. Het functionele verschil ligt in de CNC-besturingssoftware die is opgeslagen in de FROM-module en de parameterinstellingen in SRAM. Zorg ervoor dat de FROM/SRAM-module de juiste configuratiesoftware voor uw toepassing bevat.
V5: Hoe lang duurt het volledige SRAM-back-up en herstelproces voor een typische 0i-D machine?
Voor typische productiemachines met een middelgrote PMC en verschillende opgeslagen programma's duren back-upbewerkingen 3-10 minuten en herstelbewerkingen een vergelijkbare duur. Gegevensverificatie voegt 5-15 minuten toe. De totale back-up/herstelduur varieert doorgaans van 20-40 minuten voor voorbereide technici die bekende goede geheugenkaarten gebruiken.
